Данная технология первоначально нашла применение в микроэлектронике. Но со временем точность оборудования для SMD монтажа позволила использовать её принципы в электронике более широкого применения (телекоммуникации, мобильные телефоны, камеры, КПК и пр.).

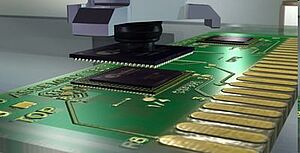

Суть технологии Package-on-Package заключается в установке нескольких корпусов микросхем друг на друга. Корпус микросхемы первого уровня имеет шариковые выводы (аналог корпуса BGA) и отличается от обычных BGA только наличием контактных площадок на верхней поверхности корпуса микросхемы. Микросхема второго уровня выполняется в обычном корпусе BGA.
При монтаже микросхемы устанавливаются последовательно. Сначала устанавливается микросхема первого уровня. Затем возможны варианты: либо пайка в печи, затем флюсование выводов микросхемы второго уровня, монтаж и повторная пайка, либо сразу флюсование выводов микросхемы второго уровня, а затем одновременная пайка микросхем первого и второго уровня. Флюсование выводов второго и последующих уровней (их может быть больше 2-х) в некоторых случаях заменяют нанесением пасты.
Эта технология позволяет:
Использование этой технологии требует достаточно высокой точности оборудования (установщиков) и высокого уровня технологий монтажного производства. Сложность в том, чтобы плата на каждом этапе пайки находилась определённое время.
Оборудование завода А-КОНТРАКТ позволяет выполнять POP монтаж с высоким и стабильным качеством пайки в рамках заказов на контрактное производство.
