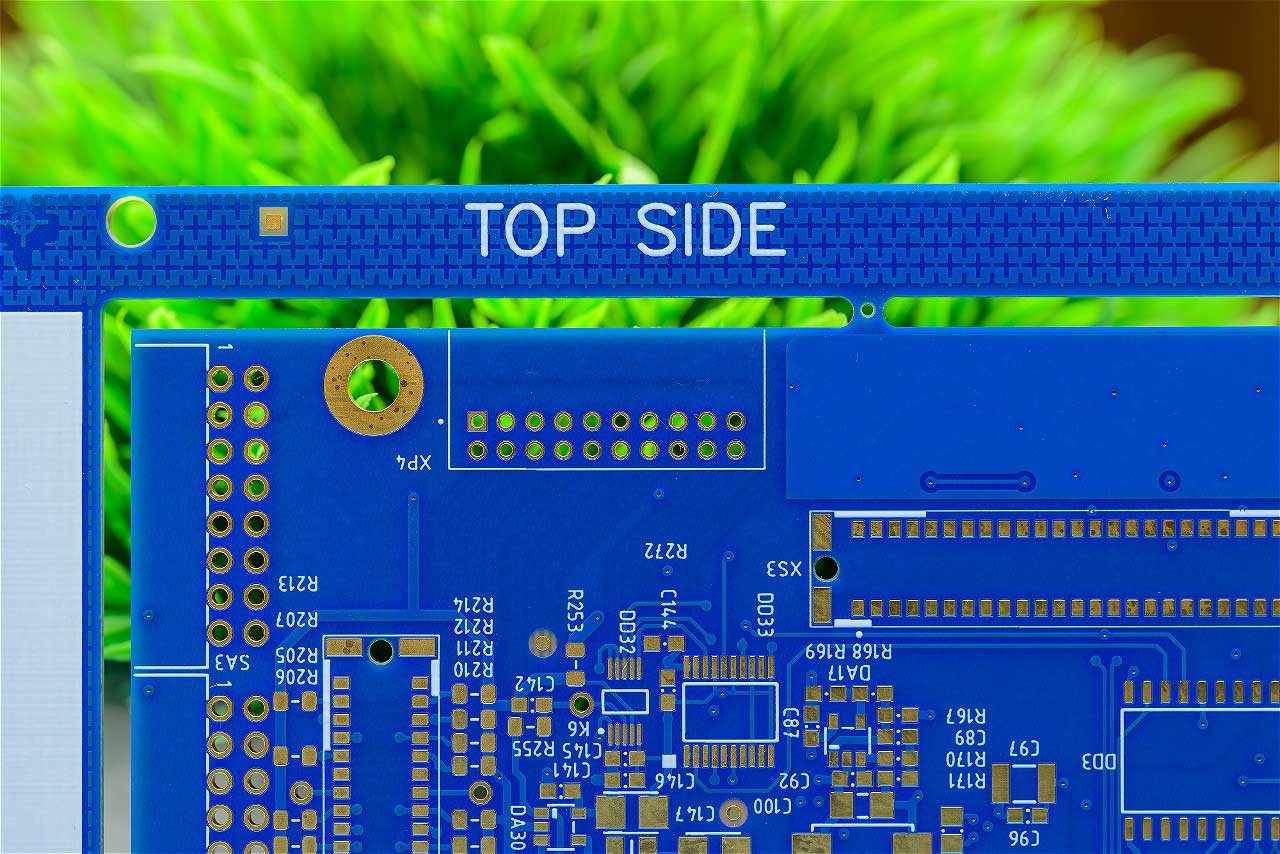

Проектирование печатных плат

Если у вас есть собственный отдел проектирования, мы готовы работать по вашей КД. В этом случае наша роль сводится к DFM-анализу и адаптации проекта под конкретное производственное оборудование.

• разработка топологии
• подготовка конструкторской документации
• DFM-анализ

Вы получаете платы, которые можно произвести. Без переделок и нестыковок в цеху — от схемы до готовой партии.

Электрическая схема идеально работает в симуляторе. Но на реальной плате возникают наводки, падает помехоустойчивость, компоненты перегреваются. Технические специалисты знают: хорошая схема — это только 50% успеха. Остальное — правильная топология.

В А-КОНТРАКТ проектирование печатных плат ведётся так, чтобы они с первого раза ушли в производство, без доработок и срывов сроков.

Мы ежегодно реализуем проекты для аэрокосмической отрасли, приборостроения, промышленной электроники, телекоммуникаций и силовой техники.

Проектирование топологии платы предполагает полный цикл — от анализа схемы до передачи Gerber-файлов в производство. Также выполняется разработка конструкции с учётом требований к механической прочности, тепловым режимам и электромагнитной совместимости.

1. Дизайн с любым абрисом.

Печатные платы любой геометрии: сложные вырезы, нестандартные формы, изгибы. Разработка плат ведётся в самой распространённой САПР Altium Designer.

2. Оптимизация размеров и материалов.

При проектировании применяются материалы с низким коэффициентом изгиба и оптимизируются размеры платы. Результат — снижение себестоимости без потери надёжности.

3. Работа с BGA и высокоскоростными цепями

Трассировка плат с BGA-микросхемами, контроль волнового сопротивления, расчёт дифференциальных пар (штатная задача для проектирования под СВЧ и цифровую технику).

4. Подготовка к автоматическому монтажу

Плата проектируется так, чтобы при сборке на автоматизированных SMT линиях не возникало нестыковок. Монтаж без ручной доводки благодаря соблюдению технологических допусков, реперных знаков, транспортных краёв.

5. Трассировка любой сложности

Разработка плат для плотного монтажа, многослойных конструкций (до 40 слоёв), силовой электроники.

6. Выпуск полной документации

Сборочные чертежи, спецификации, Gerber 274-X, ODB++ — подготовка всех необходимых файлов для запуска в производство.

DFM-анализ — это проверка файлов платы на технологичность. Он помогает выяснить, не будет ли проблем при травлении, сверлении, пайке, нанесении маски и позволяет исправить ошибки до запуска в производство, а не после.

На что обращают внимание инженеры:

• минимальные ширины дорожек и зазоров;
• соотношение диаметра отверстия к толщине платы;
• технологичность паяльной маски;
• наличие термобарьеров, переходных отверстий, реперных знаков;
• соответствие классам точности по ГОСТ и IPC.
• другие параметры, в зависимости от особенностей конкретного проекта.

При выполнении анализа учитывается специфика промышленного оборудования завода производителя, требования ГОСТ и IPC.

Результат DFM-анализа — разработка и изготовление печатных плат без сюрпризов.

Любую ошибку дешевле исправить в файле, чем в готовом изделии.

Каждый этап фиксируется и согласовывается с заказчиком.

1. Анализ принципиальной схемы и ТЗ

Электрические параметры, требования к надёжности, механические ограничения.

2. Разработка топологии печатной платы

Размещаются компоненты, трассируются цепи.

3. DFM-анализ и корректировка

Проверка файлов и внесение правок для повышения технологичности.

4. Согласование с Заказчиком

Финальная версия проекта и все внесённые правки утверждаются.

5. Передача в производство

Отправка файлов в цех и контроль процесса изготовления плат.

• спроектированную топологию под серийное производство;
• конструкторскую документацию на печатную плату;
• полный пакет документации для запуска в производство;
• готовые платы.

Создание печатных плат, оптимальных по стоимости и технологичных в производстве.

Технический отдел А-КОНТРАКТ рассчитает стоимость и сроки проектирования после получения ТЗ и принципиальной схемы.
