Рентгеновский контроль и томография электронных блоков, печатных плат, электронных компонентов

Рентген-контроль и томография (3D рентген) печатных плат и электронных блоков осуществляется при помощи установки Phoenix pcba|analyser 160 kV с нанофокусной трубкой и системы рентгеновского контроля Y.Cheetah с цифровым детектором.

  • Отработанная, стандартная процедура оформления документов и приёмки продукции позволяет максимально быстро приступить к выполнению заказа.
  • Гибкий график работы на установке рентген-контроля позволяет выполнять срочные заказы в нужный Вам срок, даже ЗА 1 РАБОЧИЙ ДЕНЬ*
  • По результатам исследования заказчику предоставляется протокол с описанием и фотографиями обнаруженных дефектов либо, если дефектов не выявлено, с выдержками из IPC-стандартов, подтверждающими, что данное состояние электронного блока, печатной платы, электронного компонента является нормой.

* срок выполнения заказа считается со дня оплаты счёта по договору

Как разместить заказ на рентген-контроль и томографию электронных блоков, печатных плат, электронных компонентов:

  1. Сделать запрос. В запросе необходимо указать вид и количество электронных блоков/ печатных плат/ электронных компонентов, которые необходимо проверить на установке рентгеновского контроля, а также срок, в который Вы хотите получить отчёт об исследовании.
  2. Отгрузить нам электронные блоки/ печатные платы/ электронные компоненты. Вы можете отправить нам образцы для исследования с курьером или же приехать на завод лично.
  3. Получить протокол исследования в оговоренный заранее срок. По итогам рентгеновского исследования мы составляем протокол, в котором в развёрнутой форме описаны выявленные дефекты и приведены их изображения, полученные с установки рентген-контроля. В случае, если дефектов не было обнаружено, мы приведём выдержки из IPC-стандартов, подтверждающие что данное состояние электронного блока / печатной платы / электронного компонента является нормой.

Установка Phoenix pcba|analyser 160 kV с нанофокусной трубкой (разрешение 0,2 мкм)

Неразрушающая диагностика и локализация дефектов.
1. Внутреннее состояние полупроводниковых приборов:

  • качество разварки соединительного проводника кристалл-рамка
  • наличие пустот между подложкой и кристаллом
  • наличие пустот в корпусе

2. Качество изготовления печатной платы:

  • качество металлизации переходных отверстий (рис 1)
  • состояние печатных проводников, в том числе и внутренних слоёв (рис 2)
  • смещение слоёв (рис 3)

3. Качество паяных соединений, в том числе и для микросхем в корпусах BGA, µBGA, Flip Chip, CSP:

  • наличие и форма галтелей, смещение выводов (рис 4)
  • наличие и процентное содержание пустот (рис 5)
  • короткие замыкания (рис 6)
  • инспекция бессвинцовых паяных соединений

 4. Инспекция электронных компонентов и блоков до монтажа

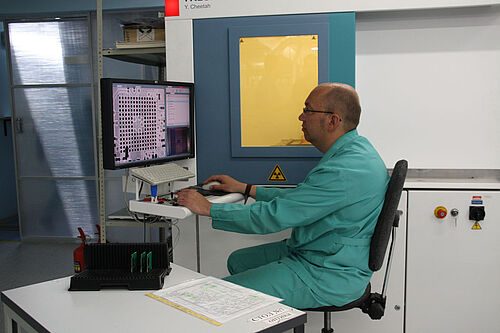

Система рентгеновского контроля Y.Cheetah

Система относится к новому поколению аппаратов для рентгеновского контроля и оснащена цифровым детектором. Это позволяет получать более качественные снимки с гораздо большим разрешением.

  • максимальное геометрическое увеличение - 1700x
  • напряжение трубки - 160 кВмощность трубки - 64 Вт
  • разрешающая способность - 500 нм

Рентген-контроль электронных блоков, монтаж которых выполнен на производственной базе А-КОНТРАКТ по бессвинцовой технологии в 8-зонной конвейерной печи конвекционного оплавления REHM:
