Лазерный реболлинг

Замена матричных выводов у микросхем с использованием лазера. Перекатка шаров у BGA с применением лазерной технологии.

Качественный реболлинг — надёжная электроника!

Инновационная для российского рынка лазерная технология позволяет выполнять замену (перекатку) шариковых выводов у микросхем в корпусах BGA быстро, качественно и надёжно, так как минимизирует человеческий фактор и обеспечивает самую высокую скорость. Идеально подходит для реболлинга крупных партий микросхем и для микросхем с мелким шагом.

Отлаженные производственные процессы и развитая культура работы со сложными микросхемами обеспечивают высококе качество процесса реболлинга в А-КОНТРАКТ!

Реболлинг с применением лазерной технологии — лучший выбор для устройств:

  • Авионики и электроники для космической отрасли;
  • Микроэлектроники (сенсоры, гибкие подложки смартфонов и камер, устройства для голосового управления и др);
  • Отечественных процессоров и жестких дисков;
  • Оптоэлектроники и МЭМС.

Преимущества лазерного реболлинга

  • Самая высокая точность установки шариковых выводов микросхем BGA;
  • Максимальное качество пайки микросхем с мелким шагом;
  • Высокая повторяемость процесса облегчает последующий контроль и пайку микросхем;
  • Микросхема не подвергается нагреву (шарик и площадка разогреваются локально);
  • Замена шариковых выводов выполняется в азотной среде, что предотвращает образование окислов;
  • В процессе перекатки шаров у микросхем не используются флюсы и отмывки, маски и трафареты.

Дополнительный сервис: нанесение лазерной маркировки на микросхемы, которые прошли процедуру лазерного реболлинга в А-КОНТРАКТ.

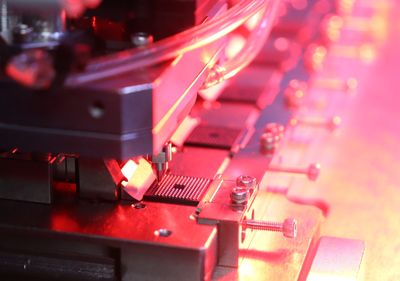

Оборудование для лазерного реболлинга микросхем в корпусах BGA

Принцип действия:

  1. Лазер плавит шарик припоя прямо в сопле установщика;
  2. Инертный газ, подаваемый под высоким давлением, заставляет расплавленный шарик выходить из сопла;
  3. Попадая на площадку, расплавленный шарик припаивается к ней.

Без маски /трафарета, без флюсов, без окислов!

Технические возможности:

  • Выход годных изделий не менее 99%;
  • Точность: ±10 мкм;
  • Скорость: 100 — 120 шариков в минуту;
  • Минимальный зазор между элементами: 100 мкм;
  • Диаметр шариков припоя: 0,25 мм — 1,8 мм;
  • Применяется для поверхностей с покрытием из олова-свинца, олова, золота, серебра.

Подробнее об автоматизированном реболлинге (земене / перекатке шариков у микросхем BGA) в А-КОНТРАКТ читайте на странице «Реболлинг BGA».
