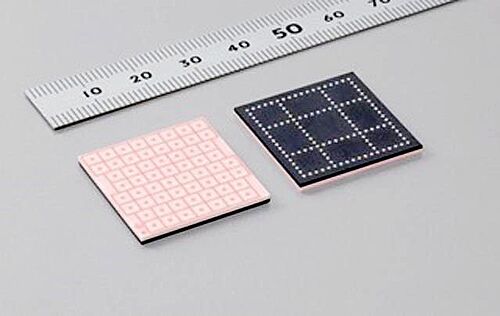

Антенный модуль миллиметрового диапазона для разработки следующего поколения высокоскоростных беспроводных сетей от компании Murata

Предпосылки

В последнее время существенно увеличилась потребность в росте пропускной способности Интернета при работе с видео сверхвысокой четкости (HD, 4K), дополненная реальность и виртуальная реальность. Помимо этого для построения проводных сетей, охватывающих большие площади, необходимо большое количество кабелей и рабочей силы. Велики и вложения, требуемые для создания и обслуживания описанной инфраструктуры. Но при поддержке стандарта беспроводных локальных сетей IEEE802.11ad миллиметрового диапазона, новый радиочастотный антенный модуль сможет дать начало разработкам беспроводных сетей следующего поколения, использующих частоту 60 ГГц. Следует отметить, что проектируя новый модуль, Murata предполагала его использование в наружных приложениях, таких как базовые станции операторов связи. Использование независимо разработанной низкотемпературной совместно обжигаемой керамики (LTCC) даёт возможность модулю демонстрировать высокое качество связи, а также отличные термостойкость и влагостойкость.

Наиболее вероятная сфера применения нового модуля - это широкий спектр таких приложений, как связь между базовыми станциями мобильных телефонов, включая беспроводную связь следующего поколения 5G, для обмена между точками доступа Wi-Fi и в сетях беспроводной связи умных городов.

Особенности

• Осуществляет связь на скоростях до 4.62 Гбит/с на канал и поддерживает стандарт беспроводных локальных сетей IEEE802.11ad.
• Выполняет  оптимизированную диаграмму направленности антенны с использованием запатентованной печатной платы на основе LTCC, которая обеспечивает высокоточную связь в диапазоне 60 ГГц. Кроме связи через автономный модуль, есть возможность, объединив несколько модулей, увеличить дальность связи и соединить внешние базовые станции, находящиеся на расстоянии нескольких сотен метров друг от друга, чтобы создать многогигабитную сеть.
• Высокая теплостойкость и низкое влагопоглощение печатной платы на основе LTCC обеспечивают превосходную эксплуатационную надежность и позволяют использовать модуль даже в наружных базовых станциях.
• Высокоэффективная работа антенного модуля, обусловленная уникальными характеристиками материала LTCC, обеспечивает низкие потери в линии передачи между микросхемой и антенной.
• Модульная конструкция, объединяющая радиочастотную микросхему и антенну, устраняет необходимость в разработке новых радиочастотных схем миллиметрового диапазона, что позволит сократить трудозатраты на создание нового сетевого оборудования.

Источник: rlocman.ru
