Как физика низких орбит влияет на производство электроники

В современном понимании космос перестал быть ареной разовых рекордов или исключительно государственных программ. Запуск первого искусственного спутника Земли в 1957 году и полёт Юрия Гагарина в 1961-м решили главную задачу — доказали возможность работы за пределами атмосферы. Сегодня, спустя почти семь десятилетий, космическая деятельность обретает принципиально иные черты: массовость, доступность и коммерческую эффективность.

Центр этой новой космической экономики — низкая околоземная орбита (НОО, в зарубежной литературе — LEO, Low Earth Orbit). Строгой верхней границы у неё нет: различные источники называют значения от полутора до двух тысяч километров над уровнем моря [1]. Нижняя граница обозначена скорее физически — это высоты около 160–180 км, где плотность атмосферы уже достаточно велика, чтобы за несколько дней свести с орбиты любой аппарат без собственной двигательной установки [8; 10]. Именно здесь, на высотах от трёхсот до полутора тысяч километров, сегодня решается будущее глобальной связи, навигации и наблюдения за Землёй.

За последние пять лет орбитальная группировка человечества выросла в разы. Если ещё в конце 2010-х годов общее количество работающих спутников исчислялось полутора тысячами, то к 2025 году только одна группировка Starlink насчитывает на орбите более семи тысяч аппаратов [9]. Всего же, по данным ТАСС и аналитических агентств, в 2025 году в мире осуществлено более трёхсот орбитальных запусков, а количество выведенных спутников приблизилось к пяти тысячам. Подавляющее большинство из них (более 99 процентов) отправились именно на низкие орбиты.

Российская космическая программа также переживает структурные изменения. На смену нерегулярным запускам тяжёлых аппаратов приходит стратегия создания многоспутниковых группировок. Федеральный проект предполагает развёртывание на низких орбитах спутников связи и дистанционного зондирования Земли. Общий бюджет национального проекта «Развитие космической деятельности» до 2030 года, утверждённый президентом в середине 2025-го, превышает 4,4 триллиона рублей [11].

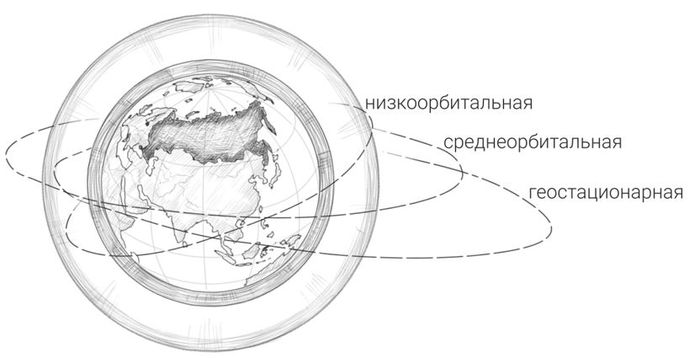

Такое внимание к НОО не случайно. По сравнению с геостационарной орбитой (ГСО, GEO), где спутник «висит» над одной точкой Земли на высоте 35 786 километров, работа на низких высотах даёт три ключевых преимущества. Первое — малая задержка сигнала. Путь туда и обратно занимает 20–50 миллисекунд против 600 у геостационара, что делает возможным использование спутникового канала для онлайн-игр, голосовой связи и высокочастотного трейдинга [3]. Второе — энергетика. Расстояние до Земли на порядок меньше, а значит, для передачи сигнала требуются в десятки раз менее мощные передатчики. Это напрямую влияет на массу и стоимость аппарата. Третье — разрешение съёмки. Спутник ДЗЗ, летящий на высоте 400 километров, способен различать детали в несколько раз мельче, чем аналогичная оптика на геостационаре [5].

Однако за эти преимущества приходится платить усложнением наземной инфраструктуры и самого космического аппарата. Спутник на низкой орбите не висит неподвижно — он пролетает зону видимости за 10–15 минут. Для непрерывной связи нужна целая сеть аппаратов, «передающих» друг другу сигнал. Кроме того, на высотах до 1000 километров сказывается торможение об остатки атмосферы, а каждый виток сопровождается переходом из зоны освещённости в тень Земли с перепадом температур в сотни градусов [8].

Всё это предъявляет особые требования к электронной начинке спутников. Об этом пойдёт речь в данной статье: какие типы аппаратов работают на низких орбитах и какую электронику они несут.

Физика низкой орбиты

Что считается низкой орбитой

Вопрос о том, где именно начинается космос, имеет не только философское, но и вполне практическое значение для инженеров. Международная авиационная федерация (FAI) за формальную границу принимает высоту 100 км над уровнем моря — так называемую линию Кармана, выше которой аэродинамическая подъёмная сила перестаёт играть существенную роль для полёта. Однако для орбитальных полётов эта граница мало что значит: аппарат, выведенный на высоту 100 км, не совершит и одного полного витка — плотность атмосферы там ещё слишком велика, и он быстро сойдёт с орбиты [7].

Низкая околоземная орбита (в отечественной литературе — НОО, в зарубежной — LEO, Low Earth Orbit) — это область, ближайшая к Земле, где возможно относительно длительное существование космических аппаратов. Её нижнюю границу обычно проводят на высоте 160–200 км. Именно здесь плотность атмосферы становится достаточно низкой, чтобы спутник мог совершить хотя бы несколько оборотов вокруг планеты, хотя для устойчивой работы на годы требуются уже бо́льшие высоты [1; 7]. Верхняя граница НОО определена более точно: это высота 2000 км. Выше начинаются средние орбиты (MEO), где радиационное воздействие сильнее из-за близости внутреннего радиационного пояса [5; 9].

На первый взгляд может показаться, что чем ниже орбита, тем лучше — ближе к Земле, выше разрешение съёмки, меньше задержка сигнала, ниже требуемая мощность передатчиков. Однако на сверхнизких высотах возникает серьёзная проблема — атмосферное торможение.

Хотя на высоте 200 км атмосфера разрежена до состояния, которое называют «глубоким вакуумом», её плотность всё же достаточна, чтобы оказывать заметное сопротивление движению со скоростью около 7,8 км/с. Из-за колоссальной скорости соударения даже отдельные атомы, сталкиваясь со спутником, передают ему свой импульс, постепенно тормозя аппарат. Сила торможения невелика — она исчисляется единицами грамм-силы  для небольших спутников и десятками грамм-силы для крупных, — но действует непрерывно. Потеря скорости опускает орбиту ниже, в более плотные слои, торможение усиливается, что в итоге приводит к падению аппарата в атмосферу [3].

То, на какой высоте орбита становится неустойчивой, зависит от баллистических характеристик аппарата. Для компактного спутника с малым поперечным сечением минимальная высота устойчивого существования может составлять 120–140 км. Для МКС с её огромными солнечными батареями предел лежит выше — около 140–150 км [3; 7].

Верхние ступени ракет, ориентированные по потоку и имеющие минимальное сечение, способны совершать десятки витков на высоте 150 км, теряя скорость медленно. Но для долговременных миссий, рассчитанных на срок от нескольких месяцев до десяти лет, орбиты ниже 300–400 км обычно не используются без регулярной коррекции [5]. Спутники, работающие на таких высотах, должны нести запас топлива для двигателей или иметь электрореактивные двигатели, способные компенсировать атмосферное торможение. В последние годы в России ведутся разработки таких двигателей для сверхнизких орбит. Эту задачу решают, например, в МГУ [2; 8].

Термоциклирование

Как показано выше, атмосферное торможение определяет нижнюю границу орбит и накладывает свои ограничения. Однако ещё более жёсткие требования к конструкции и материалам спутника связаны с перепадами температур.

На низких орбитах спутник движется быстро: период обращения составляет от 88 минут на высоте 200 км до 127 минут на высоте 2000 км [5]. Каждый виток аппарат выходит на солнечную сторону, где его поверхность нагревается, и погружается в тень Земли, где температура падает до предельно низких значений.

На освещённой стороне температура поверхности спутника может достигать +120°C … +150°C в зависимости от отражающей способности покрытия. В тени Земли она опускается до –150°C … –170°C. Таким образом, за полтора часа спутник испытывает перепад температуры до 300°C [1].

Для электроники это означает жёсткие циклические нагрузки. Печатные платы, корпуса микросхем, паяные соединения имеют разные коэффициенты теплового расширения (КТР). Многослойная плата на стеклотекстолите FR-4 расширяется иначе, чем керамический корпус BGA-микросхемы или медные дорожки. При многократных циклах «нагрев — охлаждение» рассогласование КТР ведёт к накоплению усталостных напряжений в паяных соединениях, появлению микротрещин и в конечном счёте к отказам.

Инженерная практика выработала несколько методов борьбы с этим явлением. Во-первых, согласование материалов: для космических применений вместо обычного FR-4 используют полиимидные или керамические подложки с КТР, близким к КТР корпусов компонентов. Во-вторых, применение специальных припоев с повышенной пластичностью, способных выдерживать деформации. В-третьих, использование термокомпенсирующих прокладок и рамок, снимающих механические напряжения [1; 2].

Радиация и солнечные вспышки

 Второй после термоциклирования фактор, определяющий требования к космической электронике, — это радиационная обстановка. Низкие орбиты лежат ниже внутреннего радиационного пояса (пояса Ван Аллена), который начинается примерно с 1000 км, однако полностью защищёнными от радиации они при этом не являются.

На высотах 400–600 км находится Южно-Атлантическая аномалия — область, где внутренний радиационный пояс подходит особенно близко к Земле из-за смещения магнитного поля. Пролетая через эту зону, спутник получает повышенные дозы протонного облучения. Кроме того, космические лучи и солнечные протонные события (вспышки на Солнце) создают дополнительный фон даже на низких орбитах.

Для электроники радиация опасна в нескольких аспектах. Накопительный эффект приводит к постепенной деградации параметров микросхем, смещению пороговых напряжений, увеличению токов утечки. Единичные события возникают, когда одна тяжёлая заряженная частица, пролетая через кристалл, создаёт на своём пути плотный трек ионизации. Это может вызвать сбой в ячейке памяти, переход тиристора в открытое состояние с катастрофическим ростом тока или даже разрушение транзистора.

Поэтому для космических применений требуются либо специальные радиационно-стойкие компоненты, либо методы защиты: троирование ответственных узлов, использование кодов коррекции ошибок для памяти, схемотехнические решения, предотвращающие защёлкивание.

Вакуум и тепловыделение

Третья особенность работы в космосе, напрямую влияющая на конструкцию электронных модулей, — это вакуум. Давление на низких орбитах составляет от 10⁻⁶ до 10⁻¹⁵ торр в зависимости от высоты и времени суток. Для электроники это означает отсутствие конвективного охлаждения.

На Земле горячий процессор отдаёт тепло в окружающую среду: воздух, нагреваясь, поднимается вверх, унося энергию. В космосе такой возможности для охлаждения нет. Единственные способы отвести тепло — теплопроводность через твёрдые элементы конструкции (печатную плату, корпус, тепловые трубки) и излучение с поверхности.

Поэтому мощные компоненты — процессоры, силовые ключи, СВЧ-усилители — требуют особых решений. Печатные платы для них должны быть выполнены на металлическом основании (алюминиевом или медном), которое эффективно распределяет тепло. Также используют тепловые трубки — герметичные капиллярные структуры, заполненные легкокипящей жидкостью, переносящей тепло с большой эффективностью. Кроме того, применяют термоинтерфейсы и специальные компаунды, улучшающие тепловой контакт.

Несмотря на наличие вышеперечисленных методов, задача разработки новых эффективных методов отведения тепла остаётся актуальной. Так, на сегодняшний день исследования в этой области ведутся в Самарском университете, где специалисты выполняют расчёт температуры печатных проводников на платах, установленных на металлическое основание, для аппаратуры, работающей в условиях вакуума [2]. Это позволяет ещё на этапе проектирования оценить тепловые режимы и избежать перегрева.

Ещё одной проблемой для космической электроники является поведение материалов в вакууме. Многие припои, пластики, компаунды содержат летучие компоненты, которые в условиях глубокого вакуума могут сублимировать, загрязняя оптику и контакты. Поэтому требуется тщательно подбирать специальные покрытия и материалы с низкой летучестью.

Что необходимо учитывать производителю электроники

Резюмируя описанные выше физические условия на низких орбитах, можно кратко сформулировать главные требования к электронике:

1. Термостойкость и термоциклостойкость.
   Аппаратура должна выдерживать от тысяч до десятков тысяч циклов перепада температур от –170°C до +120°C без разрушения паяных соединений и потери герметичности корпусов.
2. Радиационная стойкость.
   Компоненты и платы должны сохранять работоспособность при накоплении дозы и быть защищены от одиночных сбоев.
3. Эффективный теплоотвод.
   Конструкция электронных блоков должна обеспечивать передачу тепла от компонентов к корпусу спутника или к излучающим поверхностям без участия конвекции.
4. Вибростойкость.
   Это отдельная тема, но тут можно отметить, что этап выведения создаёт значительные механические нагрузки. В процессе сборки следует учитывать перегрузки при старте, которым подвергнется монтируемый электронный модуль.
5. Ресурс без обслуживания.
   Спутник работает в автономном режиме 5–10 лет, и ни заменить вышедший из строя модуль, ни перепаять контакт на орбите невозможно.

Низкая околоземная орбита сегодня — самая населённая часть космоса. К началу 2026 года на высотах до 2000 километров работают тысячи аппаратов самого разного назначения.

2025 год стал рекордным по количеству орбитальных запусков. Согласно данным, опубликованным в «Российской газете», в минувшем году в различных странах мира стартовали 323 ракеты-носителя, из которых 315 пусков были успешными или частично успешными [18]. Подавляющее большинство выведенных космических аппаратов отправились именно на низкие орбиты.

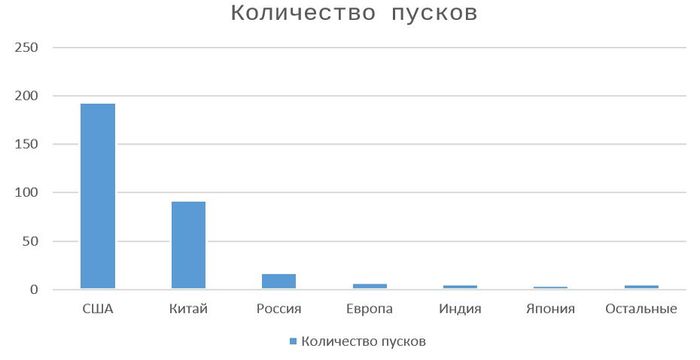

Распределение пусков по странам выглядело следующим образом [18]:

Всего: 323 пуска (315 успешных/частично успешных)
