Механические испытания электронных блоков на вибропрочность и виброустойчивость
Выявление скрытых дефектов монтажа и корпусирования
А-КОНТРАКТ проводит механические испытания электронных блоков по ТУ заказчика на собственном оборудовании. Испытательный комплекс оснащён электродинамическими стендами: высокоточной установкой IMV m060 Corp. для малоразмерной электроники и вибростендом СВЭМ-100 для модулей бóльших габаритов.
Два стенда и собственное монтажное производство обеспечивают гибкое планирование загрузки и полный контроль качества на всех этапах.
Возможности испытательного комплекса А-КОНТРАКТ:
- Механические испытания ↓
- Климатические испытания →
- Тестирование и калибровка на поворотном столе →
Для каких целей применяются механические испытания
Мы рекомендуем обязательное проведение механических испытаний для устройств авиакосмической, транспортной и промышленной техники.
Что получает Заказчик при проведении механических испытаний в А-КОНТРАКТ:
Выявление скрытых производственных дефектов
Вибрационные и ударные нагрузки проявляют дефекты монтажа, не обнаруживаемые при визуальном контроле и автоматической оптической инспекции: нестабильные электрические контакты, микротрещины в паяных соединениях, нарушения целостности выводов компонентов, а также скрытые дефекты корпусов, механических деталей и сборки — например, плохо затянутый крепёж, трещины в корпусе сварного шва и т.п.
Корректировка технологических процессов
Выявление дефекта на этапе прототипирования даёт возможность своевременно внести изменения в конструкторскую документацию и технологический процесс. Это исключает перенос скрытых проблем в серийный выпуск и тем самым предотвращает финансовые потери.
Сертификация без замечаний
В процессе тестирования воспроизводятся реальные профили нагрузок: от вибрации работающего двигателя до ударных импульсов при взлёте и посадке. По результатам испытаний Заказчику предоставляется документ, гарантирующий соответствие устройства заявленным характеристикам и требованиям конструкторской документации.
Экономия на гарантийном ремонте
Выявление нестабильного контакта или микротрещины на вибростенде позволяет избежать затрат на выездную замену электронного блока, уже установленного в конечное устройство. Стоимость стендовых испытаний несоизмеримо ниже стоимости рекламации.
Допуск на рынок
Проверка вибропрочности и виброустойчивости — обязательный этап квалификационных испытаний. Мы обеспечиваем проведение всех тестов, необходимых для успешного прохождения данной процедуры, и подтверждаем качество продукции протоколом.
Механические испытания ваших модулей в А-КОНТРАКТ — это не внешняя услуга, а встроенный этап производственного цикла. Изделие поступает на вибростенд непосредственно с монтажного участка нашего завода, благодаря чему мы можем оперативно анализировать выявленные дефекты, вносить корректировки в технологический процесс и передавать Заказчику готовые блоки с подтверждёнными характеристиками.

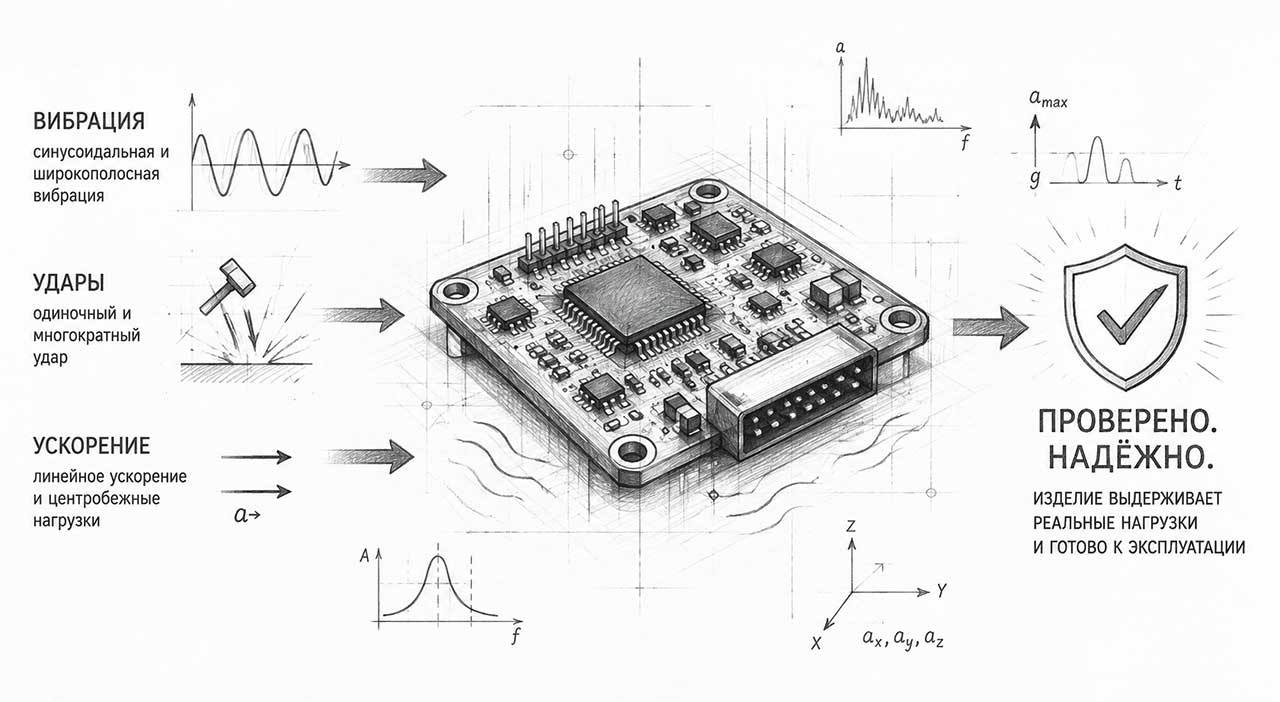

Виды механических испытаний
А-КОНТРАКТ проводит все основные виды механических испытаний. Два стенда позволяют тестировать как компактные датчики, так и модули управления.
Вид испытаний | Методология | Для каких изделий | Что проверяем |
Вибрационные испытания (вибропрочность и виброустойчивость) | Синусоидальная и широкополосная случайная вибрация | Электронные блоки, датчики, модули управления
| Проверка целостности конструкции и паяных соединений при длительном вибрационном воздействии |
Испытания на ударные воздействия | Одиночный и многократный удар | Компактные электронные модули весом до 1 кг | Имитация ударных импульсов, возникающих при транспортировке и эксплуатации |
Воздействие линейного ускорения | Работа модуля под действием центробежных сил | Изделия, устанавливаемые на вращающихся узлах и движущихся частях | Подтверждение работоспособности электроники в условиях постоянной центробежной нагрузки |
Наше оборудование
Парк оборудования для проведения механических испытаний в А-КОНТРАКТ включает две электродинамические установки, позволяющие тестировать электронные блоки различных типоразмеров и назначения. Выбор конкретного стенда определяется параметрами изделия и согласованной программой испытаний.

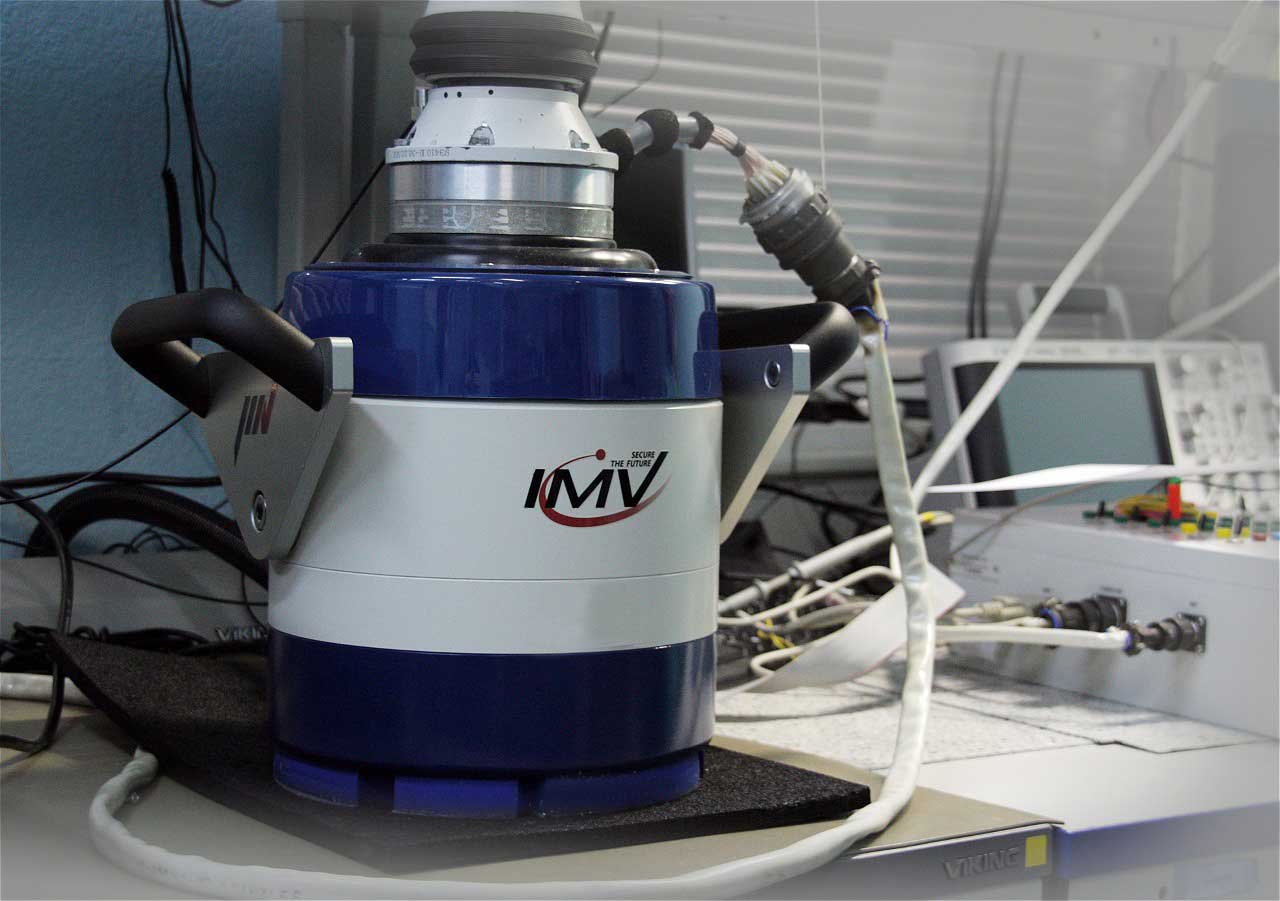

Электродинамическая испытательная установка IMV m060 Corp. (Япония).
Компактный высокоточный стенд. Работает с объектами до 1 кг. Обеспечивает вибрационные воздействия (синусоидальную и широкополосную случайную вибрацию), ударные нагрузки и линейное ускорение. Оптимален для датчиков, малогабаритных модулей и компонентов, включая изделия собственного монтажа.
Вибрационный электромеханический стенд СВЭМ-100.
Установка для испытаний на вибропрочность и виброустойчивость. Рассчитан на модули с большими массогабаритными характеристиками, не требующие ударных воздействий, например, блоки управления, источники питания, связное оборудование.
А-КОНТРАКТ проводит испытания на собственной производственной базе. Все этапы изготовления электронного блока выполняются силами предприятия без привлечения сторонних соисполнителей и арендованного оборудования, что обеспечивает фиксированные сроки и исключает риски их срыва.

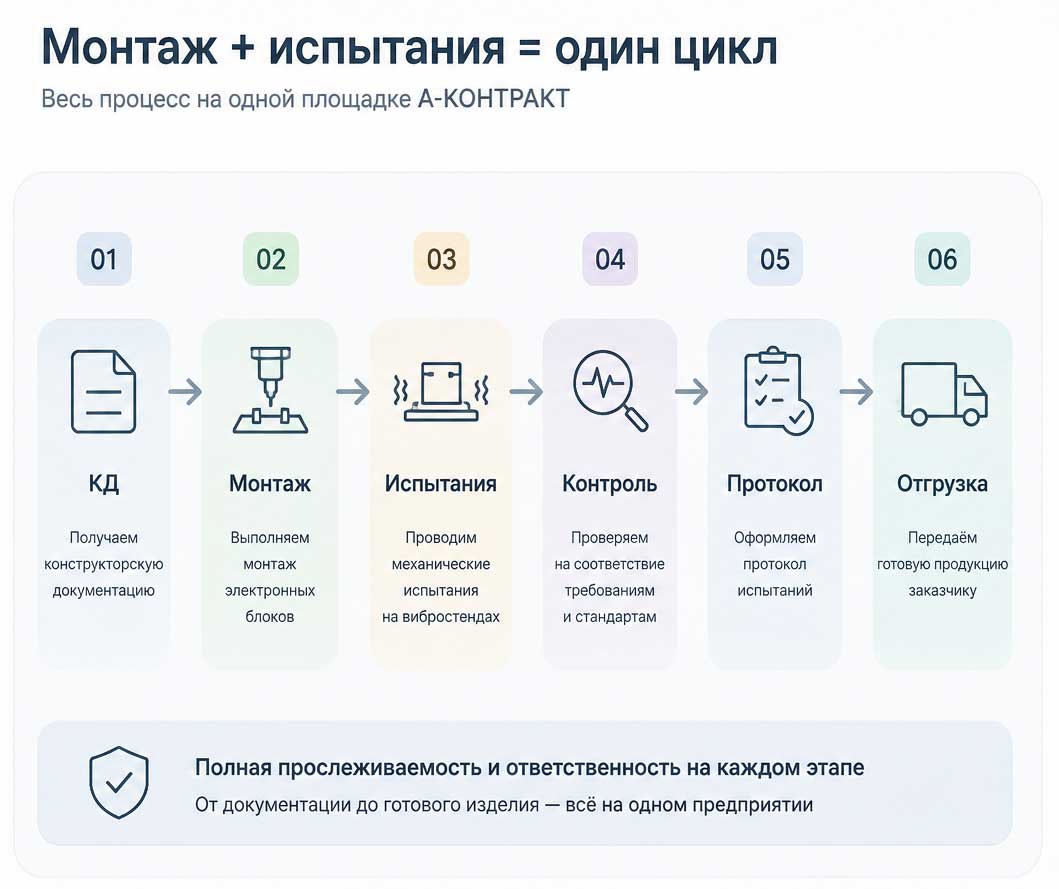

Монтаж и испытания в одном цикле
Преимущества интеграции механических испытаний в производственный цикл на заводе А-КОНТРАКТ:
- Единый центр ответственности. Монтаж и испытания выполняет один подрядчик. Мы отвечаем за результат целиком.
- Стыковка без потерь. Передача изделий с монтажного участка на вибростенд происходит внутри одного производства. Исключены транспортировка, повреждения и рассинхронизация сроков.
- Непрерывный контроль качества. Дефекты монтажа, обнаруженные при испытаниях, анализируются и устраняются оперативно.
- Экономия времени. От получения КД до готовой партии проверенных блоков — один цикл без промежуточных этапов и ожиданий.
Часто задаваемые вопросы о механических испытаниях
-
Какие механические испытания вы проводите?
Основные виды для электронных блоков: вибропрочность, виброустойчивость, ударная прочность (для модулей до 1 кг) и воздействие линейного ускорения. Точный набор методик подбирается на этапе согласования ТЗ.
Номер в картотеке: .387 Ссылка на этот ответ -
Вы только проводите испытания или можете выполнить сборку печатного узла?
А-КОНТРАКТ — производство полного цикла. Мы осуществляем поставку комплектующих и плат, монтаж и испытания электронных блоков, формируем необходимую документацию и транспортируем готовые изделия Заказчику.
Номер в картотеке: .388 Ссылка на этот ответ -
Можете ли вы провести механические и климатические испытания одновременно?
Да, мы проводим комплексные испытания для моделирования реальных условий эксплуатации. Воспроизводим требуемую циклограмму.
Номер в картотеке: .389 Ссылка на этот ответ -
Проводите ли вы определение резонансных частот?
Нет, это специализированный вид испытаний, требующий отдельного оборудования и методик. Мы можем проверить прочность и устойчивость при заданных профилях вибрации и удара.
Номер в картотеке: .390 Ссылка на этот ответ -
Сколько стоят испытания?
Точная стоимость зависит от сложности программы, количества режимов и необходимости оснастки. Отправьте ТЗ — инженер проверит совместимость с нашим оборудованием и предоставит программу.
Номер в картотеке: .391 Ссылка на этот ответ -
Как сделать запрос на проведение механических испытаний электронных блоков
Определение параметров механических испытаний печатных узлов происходит на этапе предпроизводственной подготовки. Программа испытаний утверждается совместно с Заказчиком.
Номер в картотеке: .392 Ссылка на этот ответ
Согласование программы механических испытаний
Чтобы наши инженеры могли дать ответ о применимости испытательного оборудования А-КОНТРАКТ к вашему изделию, пришлите нам технические условия описание необходимых видов воздействий (температура, влажность, циклы).
