CAD-данные для автоматического монтажа печатных плат. Требования и инструкции по выгрузке
Прежде, чем начать SMT монтаж печатных узлов, мы должны выполнить DFM-анализ проекта, подготовить трафарет, запрограммировать установщики и настроить оптическую инспекцию контроля размещения компонентов (AOI). Для этого нашим инженерам требуются CAD-данные, которые содержат позиционные обозначения, координаты и ориентацию компонентов, информацию о цепях.
Ниже вы найдёте всю необходимую информацию для подготовки вашей КД:
- перечень принимаемых форматов;
- инструкции по экспорту из распространённых САПР;
- порядок действий при отсутствии стандартных форматов.
Также рекомендуем ознакомиться с Техническими требованиями к печатным платам под SMT монтаж.
Если у вас останутся вопросы, пожалуйста, обращайтесь по электронной почте info@acont.ru или по телефону +7 (812) 703-00-55.
Принимаемые форматы файлов
Перечень форматов представлен в порядке приоритета. Форматы с более высоким приоритетом позволяют выполнить подготовку проекта к производству в минимальные сроки и с полным автоматическим контролем данных.
Приоритет | Формат | Описание |
|---|---|---|
1 | ODB++ | Содержит полную информацию: топологию слоёв, атрибуты компонентов, списки цепей. Рекомендован к передаче во всех случаях, когда САПР поддерживает его экспорт. |
2 | Исходный проект САПР | Проект в формате используемой САПР (Altium Designer, P-CAD, KiCad и др.). Извлечение CAD-данных выполняется нашими специалистами. |
3 | ASCII (P-CAD* ASCII), GenCAD, IPC-2851 | Обменные форматы, поддерживаемые некоторыми САПР. Являются допустимой альтернативой при невозможности экспорта в ODB++. |
* Примечание для пользователей P-CAD: экспорт в ODB++ не предусмотрен функционалом данной САПР. Рекомендованные форматы — исходный проект P-CAD (.pcb) либо файл в формате P-CAD ASCII (.pcb). Инструкция по экспорту приведена ниже.
Инструкции по экспорту файлов для распространённых САПР
Altium Designer
Рекомендованный формат: ODB++.
Порядок экспорта:
1. Открыть файл платы (.PcbDoc).

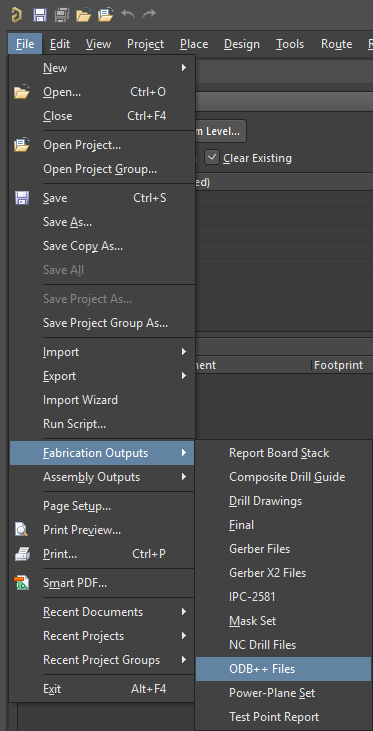

2. Выбрать пункт меню File → Fabrication Outputs → ODB++ Files.

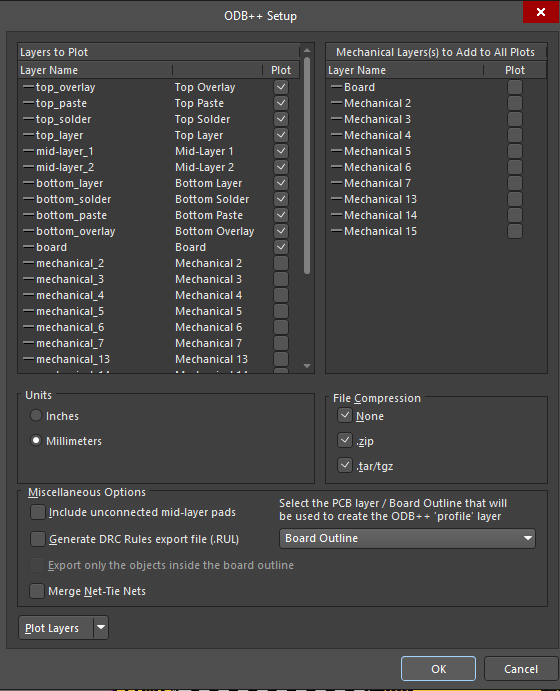

3. В диалоговом окне настроить состав выгружаемых слоёв Layers To Plot: топология, маска, шелкография, контур платы, механические слои добавляются при необходимости, если в них содержится важная для производства информация. Выбрать единицы измерения Units: дюймы или миллиметры. Определить параметры файла File Compression: несжатый файл, .zip и .tar/tgz. Поскольку файл .tgz подходит для большинства оборудования, он является предпочтительным. Файлы будут сгенерированы после нажатия на кнопку ОК.
4. По умолчанию выходные файлы будут сгенерированы в папку, в которой расположен файл проекта ( .PcbDoc).
Результат:
Директория проекта ODB++, архив .zip, файл .tgz и служебные файлы. Файл .tgz (предпочтительно) либо архив .zip необходимо передать нам по электронной почте.
Подробнее о формате можно прочитать в статье ODB++: быстро, просто и надёжно.
P-CAD
Рекомендованный формат: P-CAD ASCII (.pcb).
Порядок экспорта:
1. Открыть файл платы (.pcb).

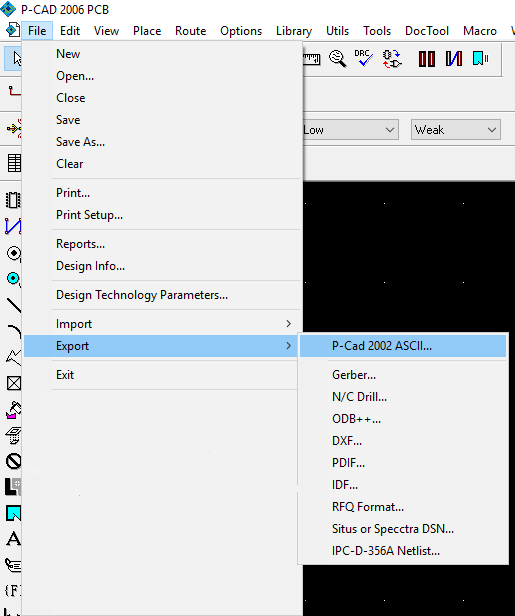

2. Выбрать пункт меню File → Export → P-CAD ASCII.
3. В диалоговом окне параметров экспорта оставить значения по умолчанию, подтвердить операцию.
4. Сохранить файл с расширением .cad.
Результат: файл .cad в формате GenCAD.
KiCad
Рекомендованный формат: GenCAD.
Порядок экспорта:
1. Открыть редактор платы (Pcbnew).

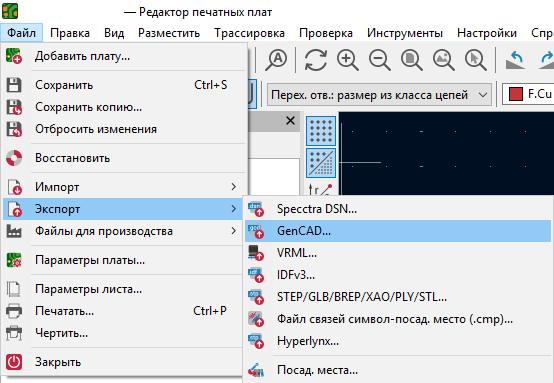

2. Выбрать пункт меню Файл → Экспорт → GenCAD.
3. В диалоговом окне параметров экспорта оставить значения по умолчанию, подтвердить операцию.
4. Сохранить файл с расширением .cad.
Результат: файл .cad в формате GenCAD.
Sprint Layout
Рекомендованный формат: файл платы (.lay).
Функционал экспорта CAD-данных в Sprint Layout ограничен. Передача файла .lay допустима, однако обработка будет произведена в ручном режиме, что увеличит срок подготовки.
Другие САПР
При использовании САПР, которой нет в списке выше, необходимо проверить наличие в меню экспорта следующих форматов (в порядке приоритета): ODB++, P-CAD ASCII, GenCAD, IPC-2581. При отсутствии перечисленных форматов напишите нам на info@acont.ru (или на электронный адрес менеджера вашего заказа), в письме укажите наименование и версию САПР. Наши специалисты предоставят консультацию по доступным вариантам экспорта.
Часто задаваемые вопросы о выгрузке данных CAD (САПР)
-
Почему запрашиваются дополнительные данные, если я передал Gerber-файлы?
Gerber-файлы (RS-274X) описывают исключительно топологию проводящего рисунка и не содержат сведений о позиционных обозначениях, номиналах, ориентации компонентов и электрических связях. Для программирования автоматов установки и оптического контроля данные атрибуты являются обязательными. Они содержатся в CAD-файлах либо проекте САПР.
Номер в картотеке: .373 Ссылка на этот ответ -
Какие форматы доступны в P-CAD при отсутствии ODB++?
P-CAD не поддерживает формат ODB++. В качестве альтернативы принимается файл в формате P-CAD ASCII (.pcb), полученный через меню File → Export → P-CAD ASCII, либо полный проект САПР (.pcb). Указанных данных достаточно для подготовки проекта к производству.
Номер в картотеке: .374 Ссылка на этот ответ -
Каковы сроки обработки при передаче Gerber вместо CAD?
Обработка набора Gerber RS-274X + Excellon требует ручного восстановления части атрибутов в соответствии с монтажной схемой либо сборочным чертежом и спецификацией, что увеличивает время подготовки. Рекомендуется по возможности передавать данные в форматах приоритета 1,2 или 3.
Номер в картотеке: .375 Ссылка на этот ответ -
Какие действия предпринять, если я использую нестандартное или устаревшее ПО?
Следует проверить наличие в меню экспорта форматов: ODB++, P-CAD ASCII, GenCAD, IPC-2581. Если ни один из форматов недоступен, направьте скриншот меню экспорта и наименование САПР на наш электронный адрес info@acont.ru (или на почту менеджера вашего заказа) для получения индивидуальной консультации.
Номер в картотеке: .376 Ссылка на этот ответ
Что делать при полном отсутствии CAD-данных
В случае утери исходных файлов или отсутствия технической возможности их получения обработка заказа производится на основе файлов Gerber RS-274X + Excellon, монтажной схемы или сборочного чертежа и спецификации в ручном режиме. Данный метод сопряжён с увеличением трудоёмкости, сроков и вероятности ошибок позиционирования. Рекомендуется испробовать все доступные способы получения CAD-данных до передачи заказа в производство.
Порядок передачи данных
Передать файлы вы можете по электронной почте на ящик менеджера вашего проекта или на общий адрес info@acont.ru.
