SMD монтаж гибких и гибко-жёстких печатных плат

При гибке смонтированной ГЖПП могут возникнуть две сложности: разрушение многослойной гибкой части при формовке и отрыв компонентов от гибкого основания при последующих изгибах. Отработанная технология гибки плат в А-КОНТРАКТ позволяет избежать этих проблем. В основе нашего подхода — точный расчёт геометрии формовки, использование специальных материалов и изготовление индивидуальной транспортировочной оснастки.

Расчёт геометрии формовки многослойных гибко-жёстких плат

При работе с ГЖПП с многослойной частью наши инженеры рассчитывают контрольный радиус изгиба с учётом толщины платы, количества слоёв, расположения проводников и наличия переходных отверстий в зоне сгиба.

При необходимости, применяется кондуктор — формовочная оснастка, которая даёт возможность задавать точный радиус и направление изгиба. Этот метод позволяет исключить перекосы и неравномерность усилий.

После формовки мы проводим контроль геометрии, чтобы гарантировать совпадение платы с посадочными местами в корпусе изделия без натягов и рисков внутренних напряжений в собранном устройстве.

Подбор материалов для улучшения пластичности паяных соединений и обеспечения их целостности

Для гибко-жёстких плат, эксплуатируемых в условиях циклических изгибов, вибраций и подвижных узлов, стандартные сплавы не всегда обеспечивают достаточную надёжность соединений. В таких случаях мы предлагаем Заказчику рассмотреть альтернативные материалы. По согласованию с разработчиком, А-КОНТРАКТ может выполнить монтаж с применением паяльных паст на основе сплавов, обладающих повышенной пластичностью: олово-индий (Sn-In), олово-висмут (Sn-Bi), бессвинцовые сплавы с добавками индия (SnAgCu-In).

Поставка печатных плат на гибко-жёстком основании

Специальная упаковка для транспортировки гибко-жёстких печатных узлов

ГЖПП  с установленными компонентами — конструкция с неравномерной жёсткостью. При тряске и ударах гибкая часть колеблется, и нагрузка концентрируется в местах перехода от жёсткой зоны к гибкой. Это может приводить к микротрещинам на изгибах.

Для перевозки электронных блоков на основе гибко-жёстких плат мы используем специальную транспортировочную оснастку. Она проектируется и изготавливается индивидуально с учётом особенностей конкуренции конкретного печатного узла и обеспечивает надёжную фиксацию блока, имитируя его положение в корпусе.

Правильная упаковка гарантирует сохранность гибко-жёстких печатных узлов в процессе транспортировки.

Варианты упаковки электронных блоков

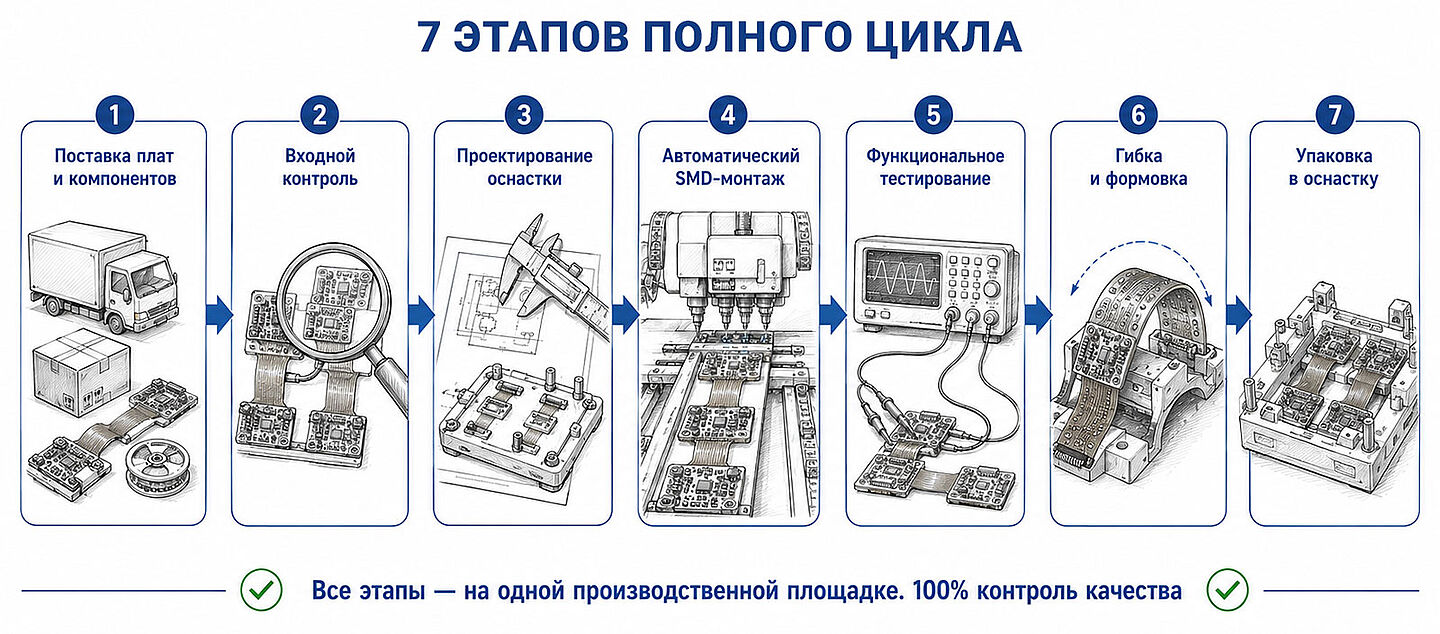

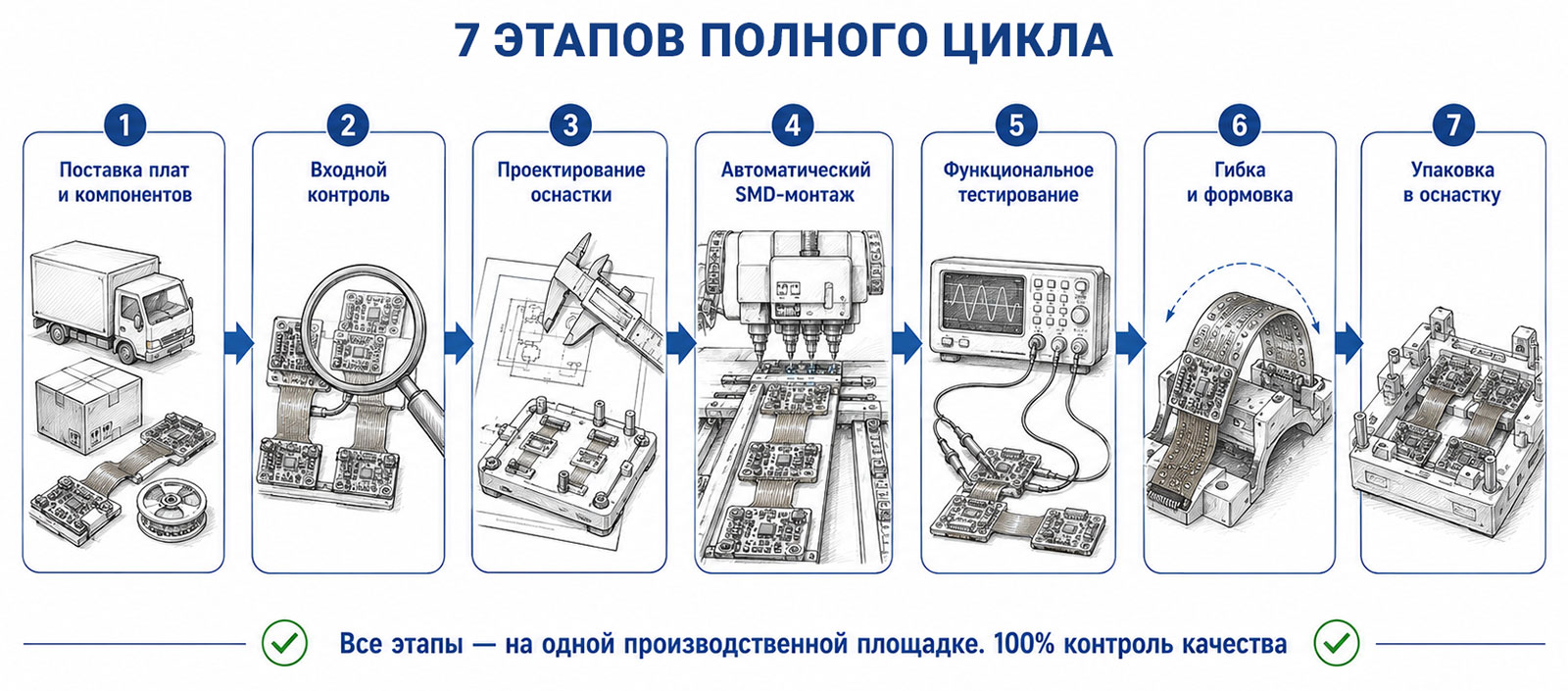

1. Опыт с 2001 года

Сотни проектов с гибко-жёсткими платами — от опытных образцов до серий. Работаем с изделиями до 7-го класса точности.

2. Групповая заготовка

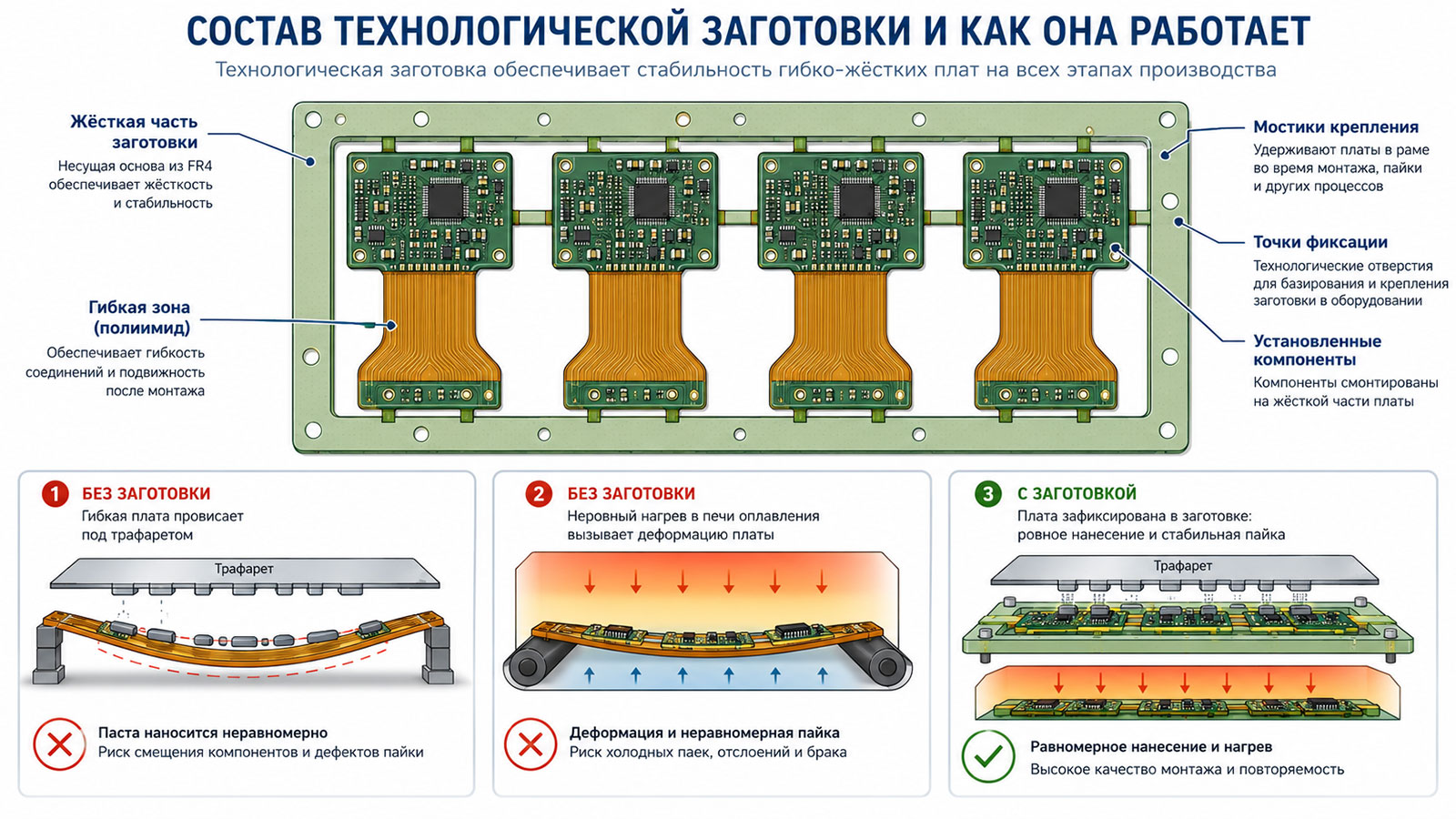

Проектируем групповую заготовку ГЖПП для возможности выполнения автоматизированного монтажа, селективной пайки и селективного нанесения лака. Учитываем геометрию плат, расположение компонентов, крепёжных и монтажных отверстий.

3. SMD монтаж на автоматизированной линии

В заготовке плата ведёт себя как жёсткая. Нанесение пасты, установка компонентов (включая BGA с мелким шагом), оплавление в конвекционной печи — полный цикл без ограничений. Монтаж компонентов на гибко-жёсткие платы выполняется на том же оборудовании и с той же точностью, что и сборка обычных жёстких плат. Контроль качества на всех этапах производства.

4. Формовка ГЖПП с многослойной гибкой частью

Формуем гибкую часть с выдержкой расчётного радиуса. При необходимости разрабатываем и изготавливаем кондуктор для гибки и равномерного усилия, чтобы исключить заломы и повреждения гибкой части. Контролируем геометрию после операции.

5. Специальная транспортная оснастка

Готовый узел фиксируем в оснастке, имитирующей корпус. Вы получаете изделие проверенным и неповреждённым.

6. Полный цикл

DFM-анализ, входной контроль материалов, монтаж, гибка, король качества, функциональное тестирование, упаковка - все технологические процессы на одной площадке.

Документация, которая необходима для расчёта:

• Gerber-файлы (или файлы CAD);
• BOM-спецификацию (список компонентов с наименованиями и количеством);
• Сборочный чертеж;
• Файл проекта;
• Программу и методику испытаний (при необходимости функционального тестирования).
• Файл координат Pick&Place (если имеется);

Пришлите файлы на наш электронный адрес info@acont.ru или отправьте через он-лайн форму.
