В сфере контрактного производства микроэлектроники для специальных применений ключевыми вызовами являются не только точное воплощение проектной документации, но и технико-экономическая оптимизация изделия на этапе его подготовки к серии. Успешный пример такого подхода — участие компании А-КОНТРАКТ в создании и организации серийного выпуска сверхвысокочастотных (СВЧ) радарных модулей для комплекса «Стрелка-СТ», используемого ГИБДД.
Модернизация конструкции печатного узла
Начало сотрудничества с разработчиком устройства в 2013 году предоставило инженерам компании возможность глубокого вовлечения в НИОКР, результатом которого стало существенное повышение надежности, функциональности и технологичности электронной части изделия.
Одним из ключевых инженерных решений, предложенных специалистами А-КОНТРАКТ, стала радикальная модернизация конструкции печатного узла. В исходном проекте в качестве диэлектрической основы планировалось использование традиционной керамики (ситалл, поликор). Вместо этого была предложена многослойная структура на металлическом основании: латунная подложка толщиной 3 мм, обеспечивающая механическую жесткость и эффективный теплоотвод, с припрессованным к ней слоем фторопласта (PTFE) толщиной 200 мкм в качестве высокочастотного диэлектрика. Для адгезионного соединения применялся специализированный клей CF‑3350 с толщиной слоя 50 мкм, что гарантировало стабильность электрических параметров в широком температурном диапазоне и высокую устойчивость к вибрационным нагрузкам.
Оптимизация элементной базы и переход на SMD

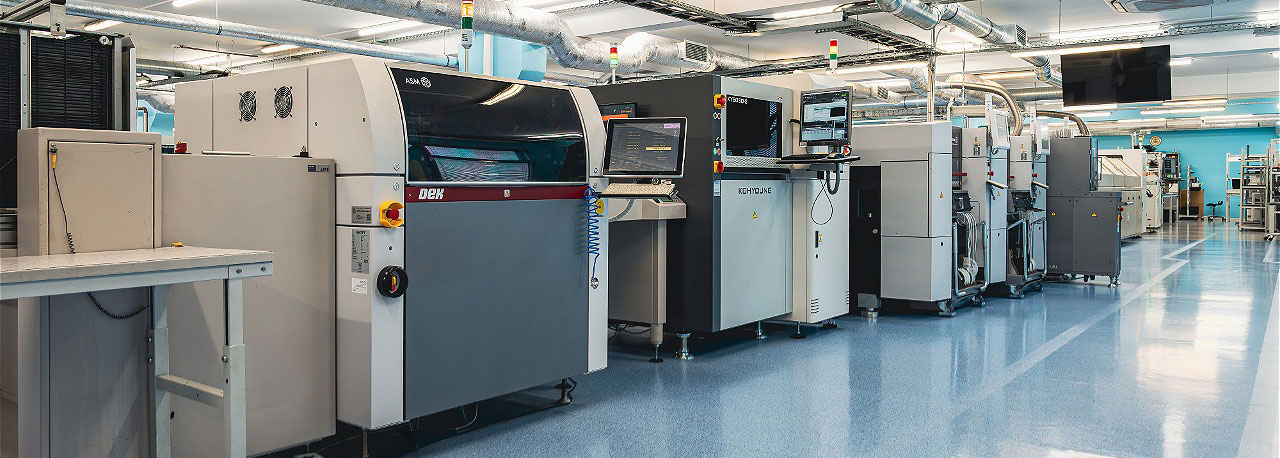

Параллельно была проведена оптимизация элементной базы. Инженеры инициировали переход на корпусные SMD-компоненты, рассчитанные на работу в Ku-диапазоне (частота 24 ГГц). Это решение, однако, столкнулось с технологическим ограничением: стандартное оборудование предприятия на тот момент не поддерживало групповую пайку таких компонентов с требуемым качеством и воспроизводимостью параметров. Для преодоления этого барьера производственная площадка А-КОНТРАКТ была оперативно оснащена современной парофазной печью с интегрированной вакуумной зоной. Вакуумный этап в процессе пайки позволил полностью устранить воздушные полости под компонентами с большей площадью контактной поверхности, обеспечив идеальный тепловой контакт и минимизировав потери в СВЧ-трактах.
Внедрение новой технологии сборки привело к впечатляющим результатам. Проведенные ресурсные испытания электронных блоков показали, что их реальный срок службы более чем вчетверо превысил первоначальные расчетные показатели. Кроме того, комплекс принятых мер позволил добиться значительного экономического эффекта:
- себестоимость производства одного модуля снизилась в 2,5 раза;
- общая скорость изготовления и последующей высокочастотной настройки блоков возросла в 14 раз.
Это создало предпосылки для оперативного выпуска крупной установочной партии в 1000 единиц, что сделало А-КОНТРАКТ одним из пионеров в России в области именно серийного контрактного производства сложных СВЧ-устройств.
Важным подтверждением качества разработанных решений является их долговременная эксплуатационная надежность. Радарные комплексы «Стрелка-СТ» успешно функционируют в составе дорожной инфраструктуры Москвы на протяжении многих лет. За это время в устройствах неоднократно менялась цифровая управляющая обвязка в соответствии с развитием стандартов, однако высокочастотные печатные узлы, изготовленные А-КОНТРАКТ, продолжают стабильно работать без отказов.
Таким образом, проект по созданию СВЧ-блоков для «Стрелки-СТ» наглядно демонстрирует, что активное инженерное участие контрактного производителя на этапе разработки позволяет вывести изделие на качественно новый уровень. Глубокий анализ конструкции, замена материалов, переход на современную элементную базу и, что критически важно, стратегическая модернизация собственного технологического парка оборудования — всё это в комплексе обеспечивает не только сокращение сроков и стоимости выпуска серии, но и достижение исключительных показателей надёжности и долговечности конечного продукта. Этот опыт служит основой для реализации А-КОНТРАКТ ещё более сложных проектов в области микро- и радиоэлектроники специального назначения.
