Новая плата генератора сигналов от компании MikroElektronika

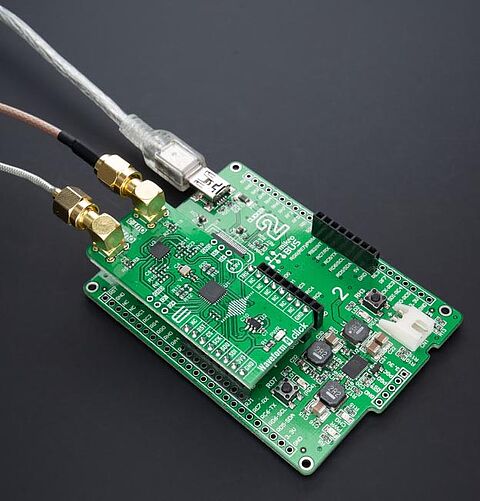

Waveform 4 Click оснащена четырехканальным 12-битным генератором сигналов специальной формы AD9106 (от Analog Devices), чьё быстродействие составляет 180 мегавыборок в секунду. Кристалл генератора содержит статическое ОЗУ и схему прямого цифрового синтеза (direct digital synthesis, DDS), что даёт возможность устройству генерировать сигналы сложной формы. DDS поддерживает генератор задающего синусоидального сигнала с частотой до 180 МГц с 24-битным словом настройки, обеспечивающим разрешение по частоте 10.8 Гц на бит.

Генератор AD9106 обладает одним частотным выходом и независимыми выходами с программируемым фазовым сдвигом для каждого из четырех встроенных ЦАП. При этом встроенное ОЗУ имеет опцию накопления данных о сгенерированных и сохраненных формах сигналов. Для доступа к этой информации используется последовательный периферийный интерфейс, шаблоны амплитудной модуляции, которые применяются к выходам DDS, или слова программирования частоты DDS.

Платы Click функционируют на стандарте 16-контактной шины mikroBUS для разъемов прототипной платы от компании MIKROE. Ценность плат Click для инженеров-проектировщиков заключается в возможности быстрой и простой смены периферийных устройств, что позволяет существенно уменьшить сроки разработок.

Waveform 4 Click обладает широким функционалом и легко интегрируется с арсеналом инструментальных средств mikroSDK, включая опции, позволяющие облегчить создание ПО.

Данная модель плат Cllick может быть использована сразу «из коробки» в любой системе, имеющий разъём mikroBUS.
