Подготовка производственных файлов. Часть 4.

IPC-2581

Выпущенный в марте 2004, стандарт IPC-2581[9-3] (под названием 'Основные требования к изготовлению печатных плат. Описание продукции. Методология передачи данных и переноса.) определяет формат для интегрирования данных по проекту в файл, чтобы передать данный из системы CAD в систему САМ. IPC-2581 похож на ODB++ по своим целям соответствия потребностям как проектировщика ПП, так и производителя, которому необходима информация о разработке.

Данный формат получился из предложения скомбинировать открытый формат GenCAM и принадлежащий собственнику формат ODB++(X), что упростило автоматизацию между CAD и CAM системами и ускорило производственный процесс. IPC-2581 открыт для использования без лицензии в отличии от ODB++. Многие производители поддерживают развитие IPC-2581, считая, что открытый стандарт дает огромное преимущество отрасли в целом. Создание консорциума в 2011 дает стабильность и уверенность для развития данного формата.

Понимание структуры файла IPC-2581

Формат IPC-2581 представляет стандарты для установки систематических процессов и защиты качества последовательным и надежным способом. Файл IPC-2581 XML включает:

  • Информацию по меди для слоев с травлением
  • Информацию о структуре слоев (включая жестко-гибкие)
  • Список связей не смонтированной платы и тестовые точки внутри схемы
  • Список материалов (ВОМ)
  • Параметры и заметки по производству и монтажу.

Почему нужно использовать IPC-2581

Формат IPC-2581 дает преимущества, сходные с ODB++, плюс добавляет удобство использования, так как является открытым источником. Консолидированная информация о вашем проекте может быть использована без дополнительных файлов, требуемых в Гербер формате, к тому же не нужно конвертировать различные файлы для систем САМ. Опасность передачи данных между САD и САМ системами разрешается унифицированным форматом обмена данными, что значительно снижает вероятность ошибок файлов.

Глобальное использование формата IPC-2581 как открытого стандартизированного метода консолидации передачи данных о проекте и устранение необходимости использования файлов разного формата обеспечивает значительную экономию времени, финансовых затрат и ресурсов для всей отрасли.

Повсеместное распространение данного стандарта полагается на производство и потребление как со стороны проектировщиков, так и производителей, и данное сотрудничество между EDA и цепью поставок в итоге определяет успех стандарта IPC-2581.

Создание файлов IPC-2581

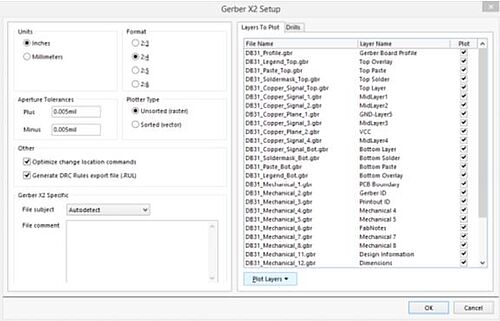

Создание файлов IPC-2581 [9-11] очень просто, как и с большинством EDA инструментов, файлы можно создать минимальными усилиями пользователя. Выберете предпочтительные единицы (метрические или дюймовые) и точность числа, определенные в файле, и начинайте экспорт.

Установки по точности определяют точность данных по положению и размеру в созданном файле IPC-2581.

Источник: I 007ebooks
