Электроника ЦОД:
оборудование, печатные платы и технологии производства

Нижний уровень электронной системы образуют компоненты: микросхемы, транзисторы, диоды, резисторы, конденсаторы, разъёмы и другие элементы.

Отдельный компонент выполняет конкретную функцию. Процессор обрабатывает данные, память хранит их, преобразователь изменяет параметры электрической энергии, а конденсаторы используются, в частности, для фильтрации и развязки цепей питания.

Работающее устройство возникает не из набора компонентов как такового, а из их электрического и механического соединения. Основой такого соединения часто служит печатная плата (printed circuit board, PCB).

Для печатной платы важен не только проводящий рисунок. Она является конструктивной системой, для которой задаются материалы, структура слоёв, межслойные соединения, покрытия, электрические и другие характеристики. С 1 августа 2025 года общие технические условия для печатных плат в России установлены ГОСТ Р 72069-2025.

Следующий уровень — электронная сборка (printed board assembly, PCBA), то есть плата с установленными компонентами. Здесь к требованиям самой PCB добавляются геометрия размещения элементов, технология монтажа, качество паяных соединений и контроль.

Дальше появляются функциональные модули, электронные блоки и законченные устройства.

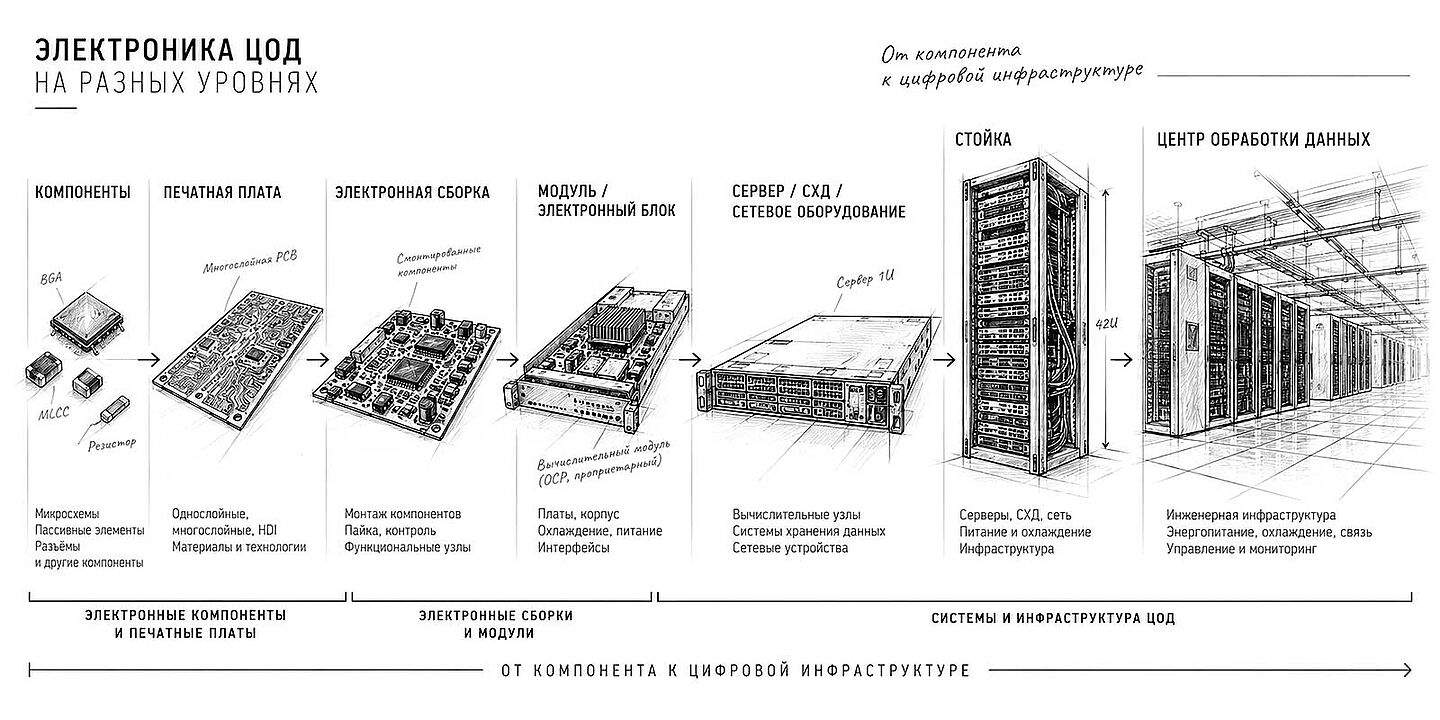

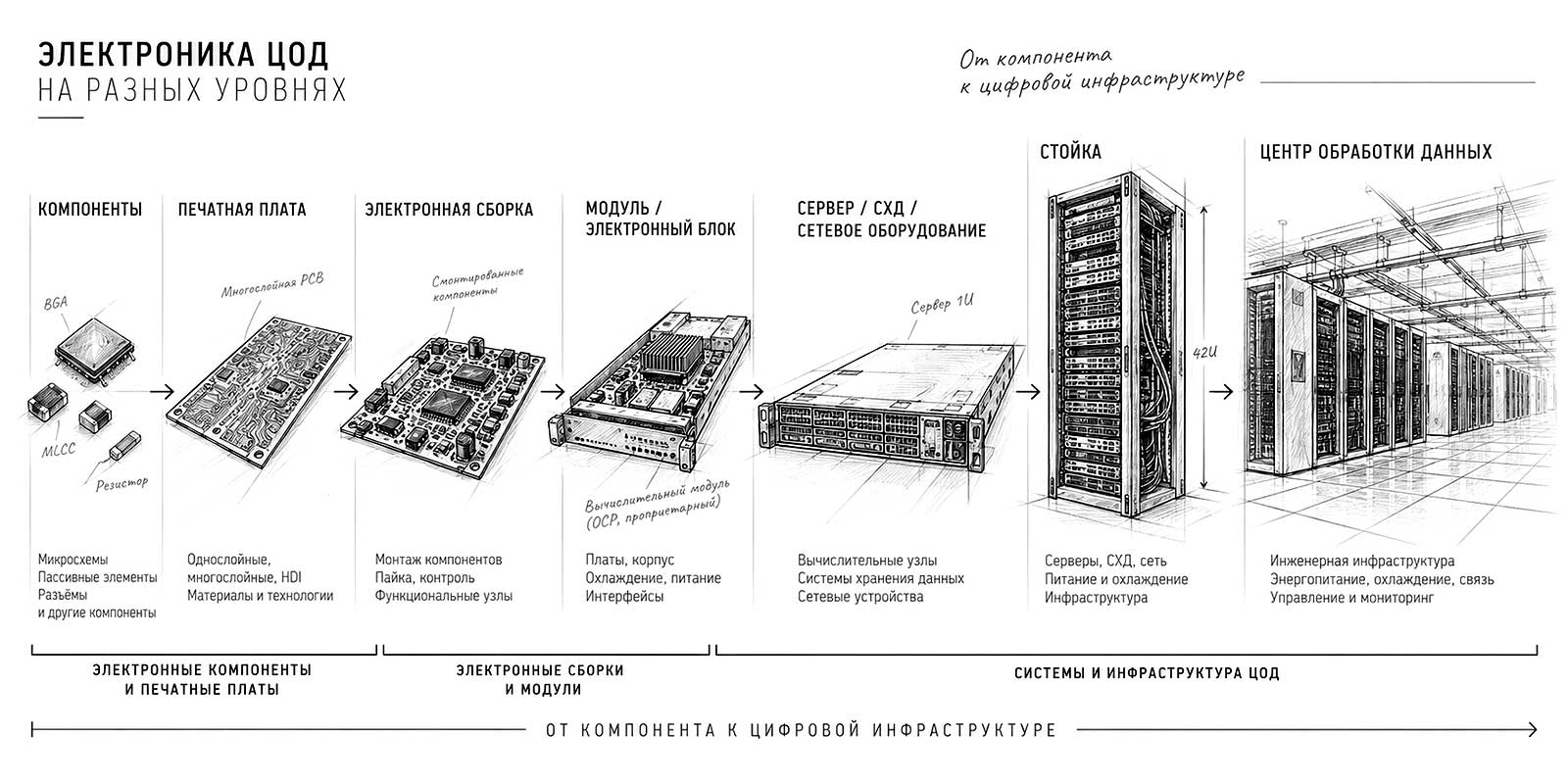

Получается последовательность:

компонент → печатная плата → электронная сборка → электронный модуль / блок → оборудование.

Каждый уровень добавляет собственные ограничения. В готовом электронном блоке к самой плате и монтажу присоединяются корпус, разъёмы, механические крепления, питание, охлаждение и взаимодействие с другими узлами.

Процессор, память или печатная плата сами по себе не становятся оборудованием ЦОД. Определяющими являются условия, в которых они работают, и нагрузки всей системы.

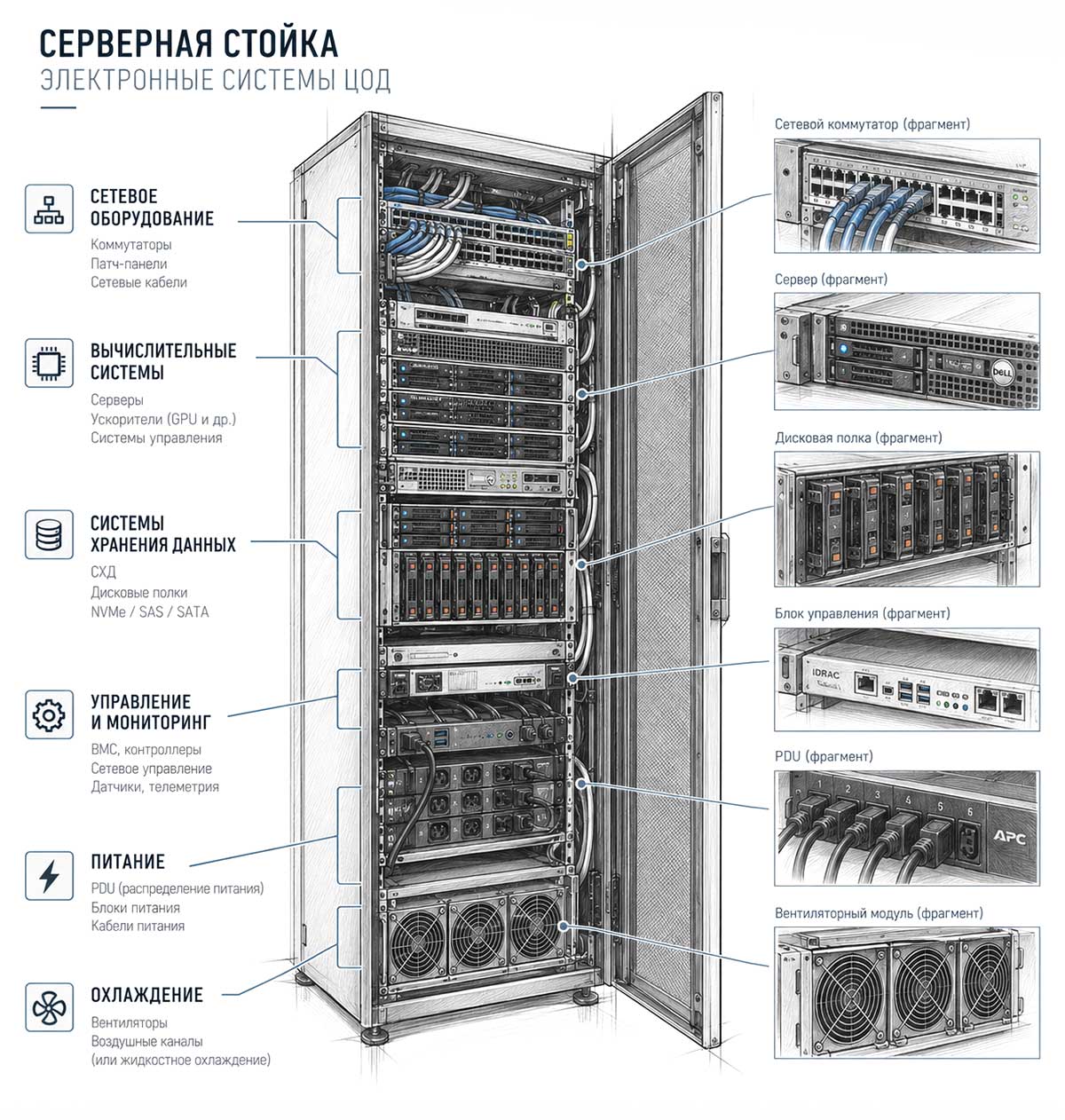

Для ЦОД характерны длительная эксплуатация, высокая концентрация оборудования и ограниченный объём, в котором одновременно находятся значительные электрические и тепловые нагрузки. При проектировании оборудования учитываются температура, влажность, воздушный поток, жидкостное охлаждение и другие параметры среды.

Это непосредственно отражается на электронной конструкции. Плата должна соответствовать механическим ограничениям корпуса, компоненты — располагаться с учётом движения воздуха или элементов жидкостного охлаждения, силовые цепи — учитывать ток и выделение тепла, а высокоскоростные соединения — сохранять требуемые параметры на всём протяжении канала.

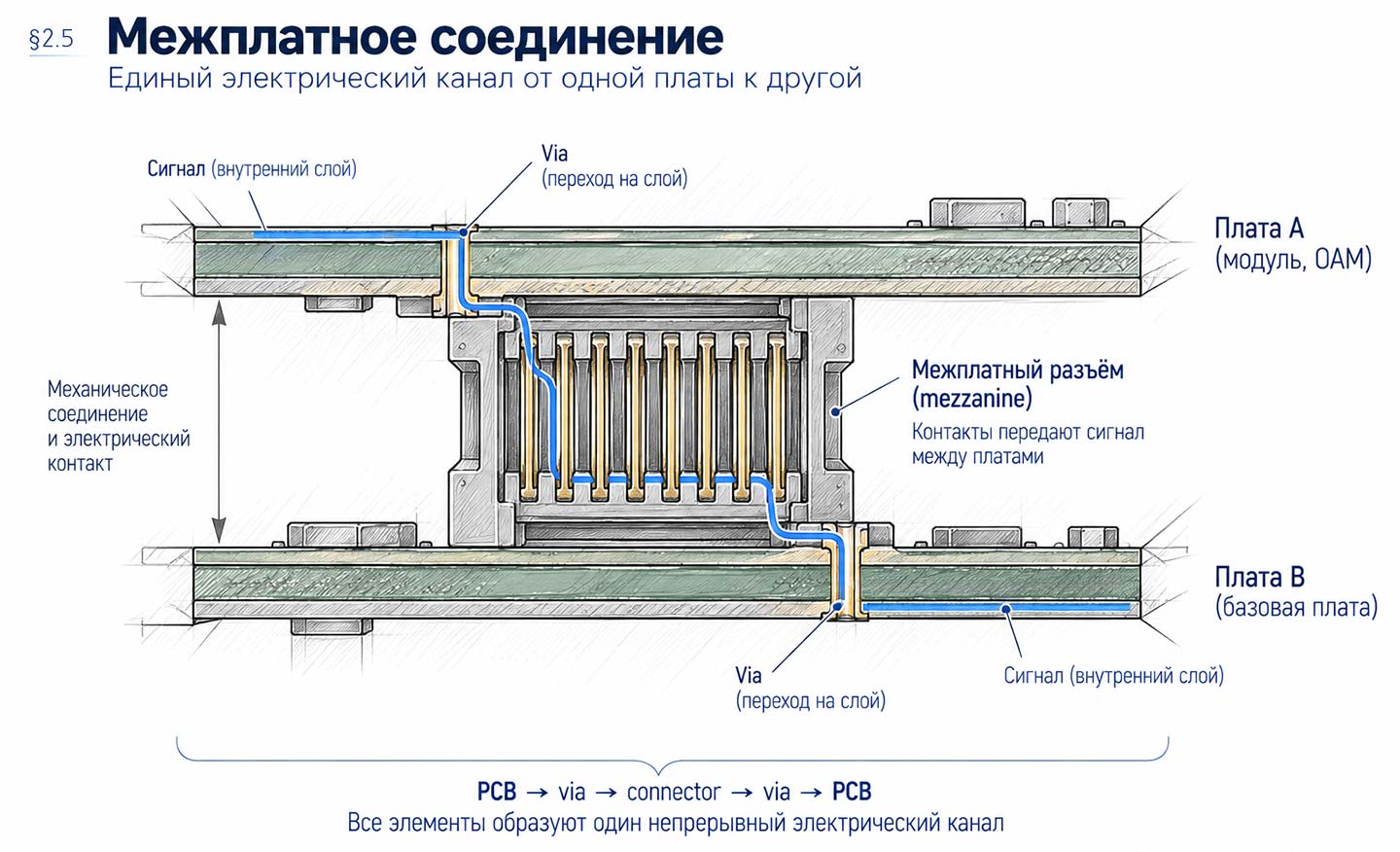

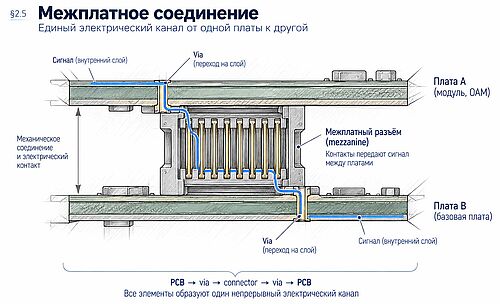

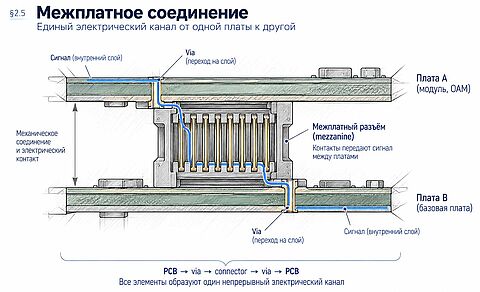

Причём электрический канал не заканчивается на поверхности PCB. Между двумя микросхемами или платами в него входят проводники, переходные отверстия, контактные площадки, разъёмы, выводы корпусов и другие соединения. На высоких скоростях их свойства становятся частью общего результата.

То, что в обычной низкоскоростной цепи выглядит как простой проводник, в высокоскоростной системе уже может вести себя как линия передачи. Появляются отражения, потери, перекрёстные помехи и другие эффекты, зависящие от геометрии и материалов конструкции.

За названиями отдельных устройств скрывается общая физическая основа.

Процессору требуется питание и соединение с памятью. Накопитель должен получать энергию и обмениваться данными с контроллером. Сетевой интерфейс передаёт и принимает сигналы. Контроллеры взаимодействуют с компонентами оборудования и средствами управления.

Каждая из этих функций реализуется физическими элементами: проводниками, контактами, переходными отверстиями, разъёмами, корпусами компонентов, кабелями и печатными платами.

Изменение одного параметра системы может затронуть сразу несколько областей. Рост вычислительной плотности увеличивает количество компонентов и тепловую нагрузку. Рост скорости передачи данных повышает требования к электрическому каналу. Увеличение мощности предъявляет новые требования к питанию и отводу тепла. Усложнение конструкции повышает требования к воспроизводимости изготовления и контролю.

Именно здесь возникает связь между архитектурой ЦОД и производством электроники: требования конечного оборудования постепенно превращаются в конкретные параметры платы, электронной сборки и электронного блока.

Требование высокой вычислительной плотности может привести к более плотному монтажу, многослойной конструкции и применению HDI.

Высокая скорость передачи данных выражается в требованиях к геометрии проводников, материалам, импедансу, переходным отверстиям и разъёмам.

Рост мощности требует управления сопротивлением проводящих путей, распределением тока и тепловым потоком.

Длительная эксплуатация добавляет требования к материалам и соединениям, производственному контролю, прослеживаемости и испытаниям.

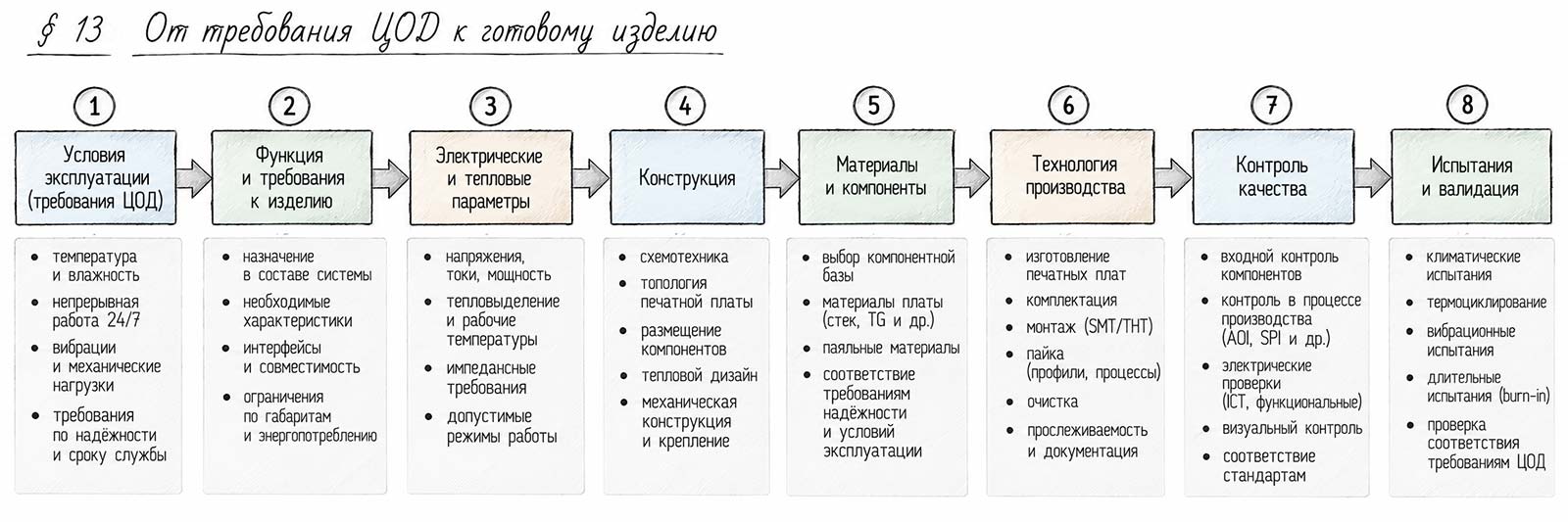

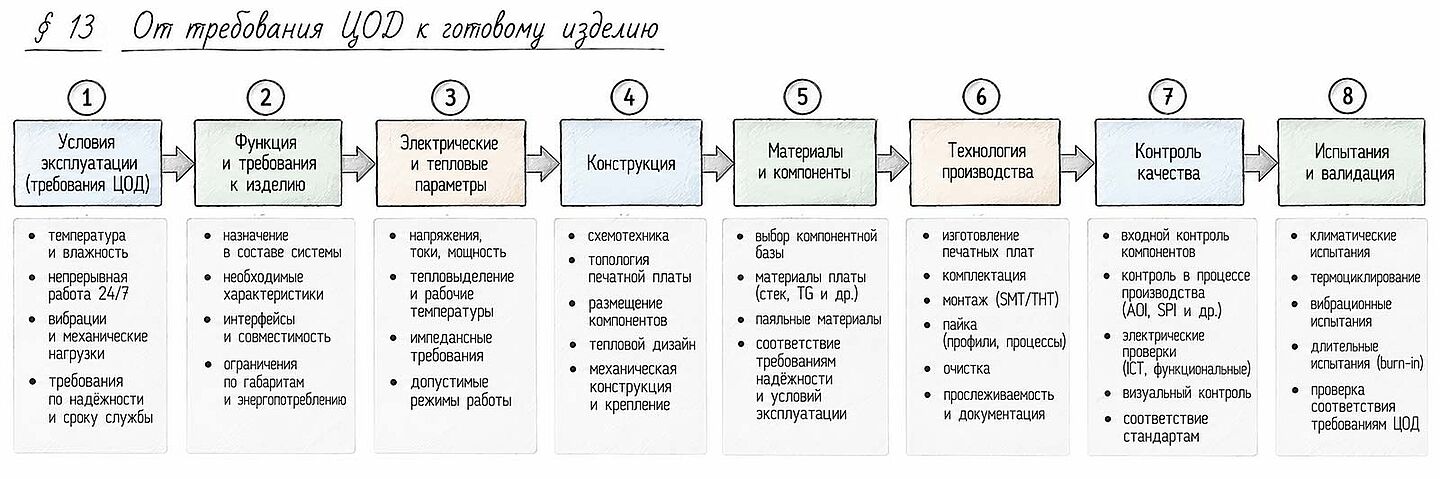

Поэтому путь от оборудования ЦОД до готовой электроники проходит через несколько связанных уровней:

условия эксплуатации → функция → электрические и тепловые параметры → конструкция → материалы → технология изготовления → контроль → испытания.

Дальше эти связи можно рассмотреть уже предметно — сначала на примере серверной электроники и систем хранения данных, затем для электропитания и охлаждения, а после перейти к печатным платам, монтажу, высокоскоростным каналам, тепловым режимам, электромагнитной совместимости и надёжности.

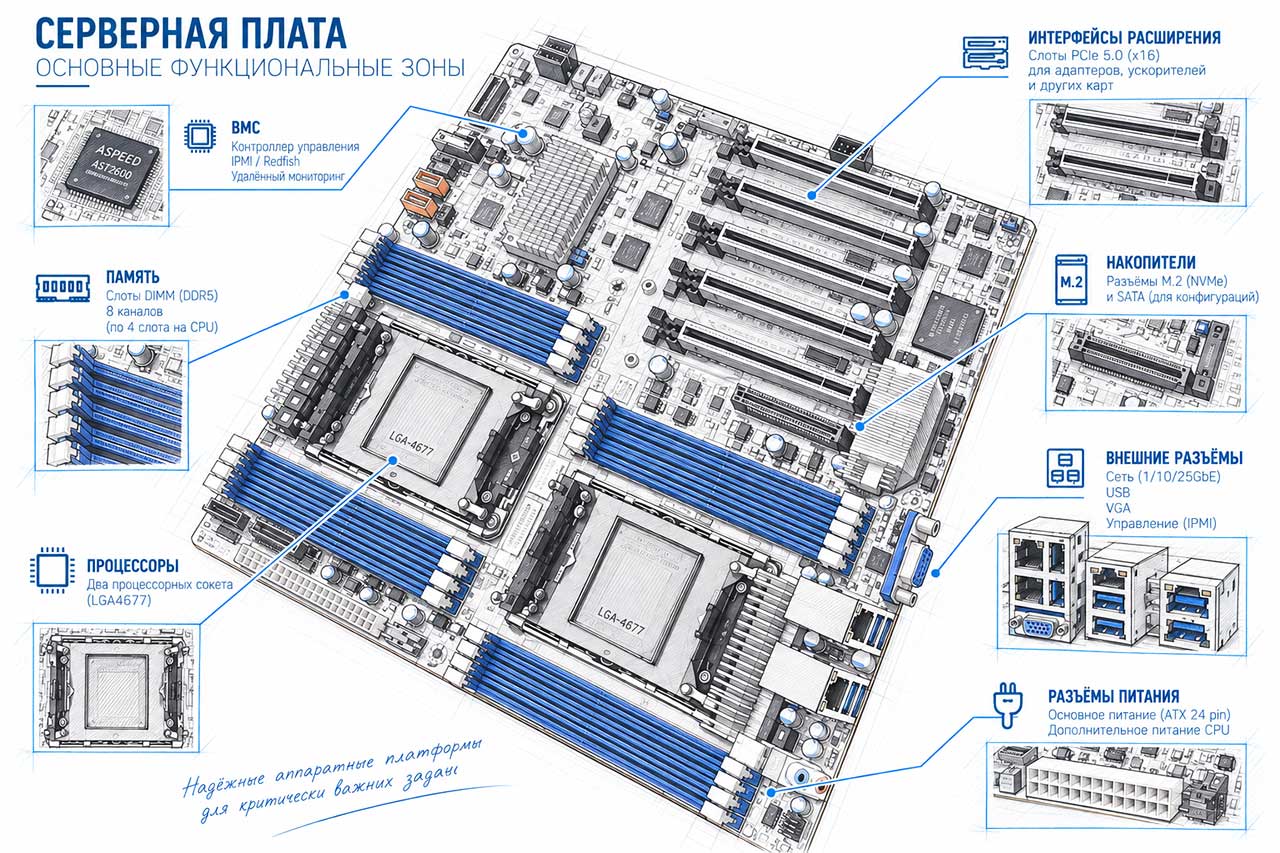

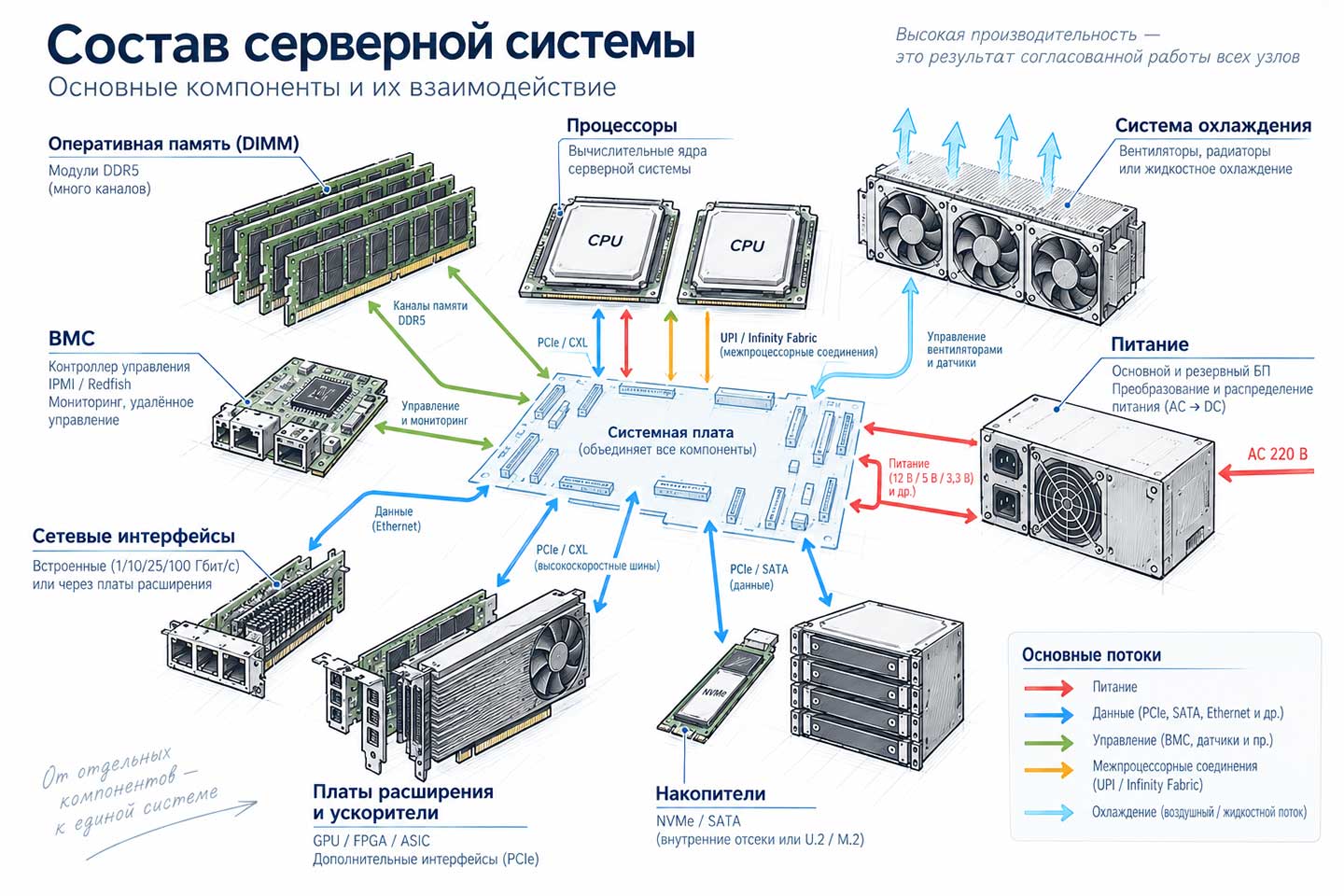

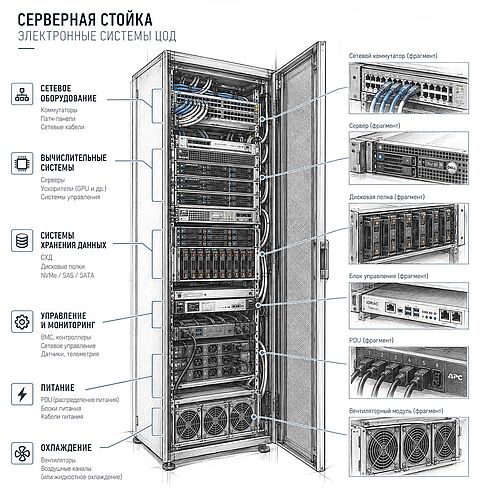

Сервер объединяет вычислительные ресурсы, память, устройства хранения, интерфейсы ввода-вывода и средства управления. Его архитектура зависит от назначения: один сервер может использоваться для виртуализации и баз данных, другой — для высокопроизводительных вычислений или задач искусственного интеллекта.

С точки зрения электроники особенно интересно то, что все эти функции сходятся в одном изделии. На его платах одновременно передаются высокоскоростные сигналы, распределяется питание, работают цепи управления, устанавливаются компоненты с высокой плотностью монтажа и решаются тепловые задачи.

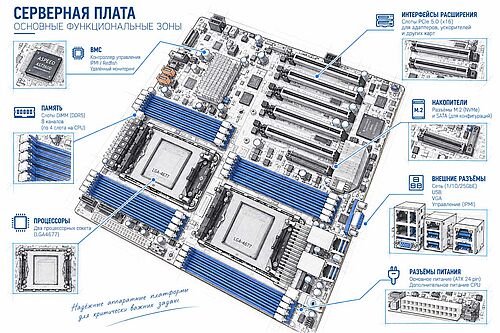

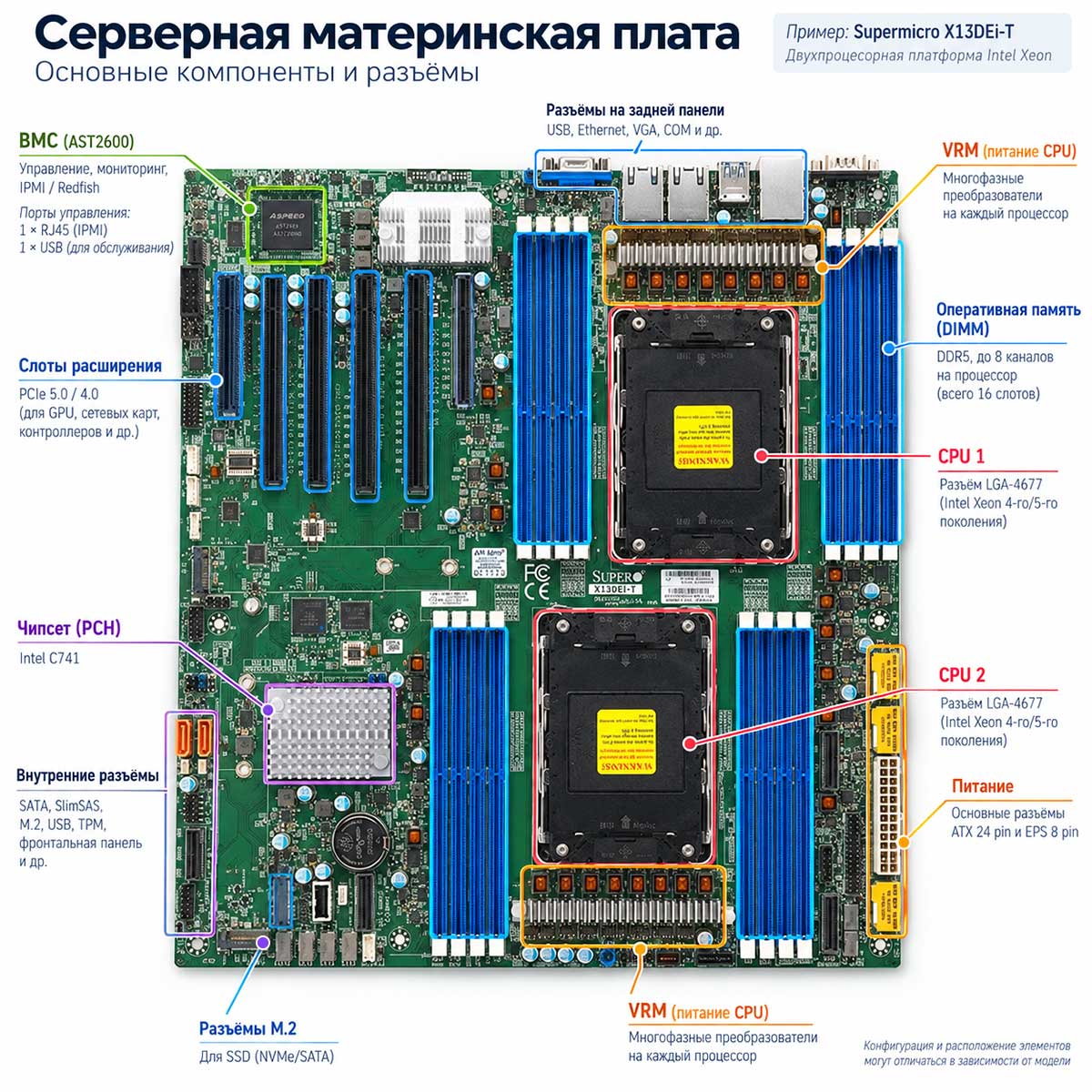

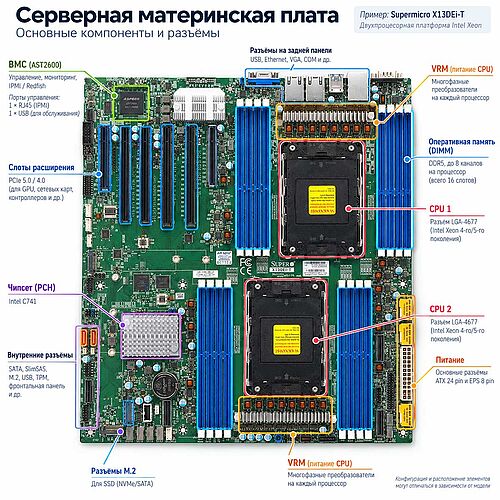

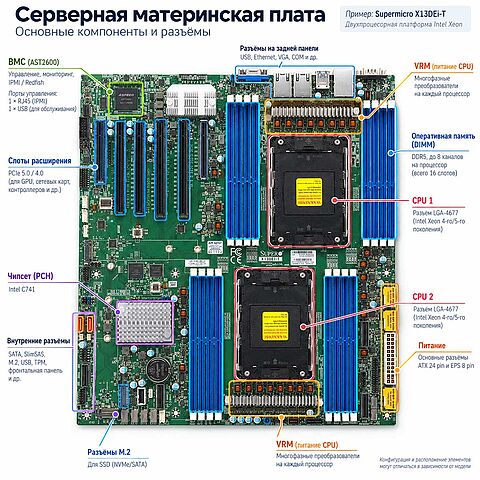

Основой такого объединения служит материнская плата, хотя часть функций может быть вынесена на отдельные платы и модули.

У серверной электроники есть ещё один самостоятельный уровень — контроллер управления базовой платой (baseboard management controller, BMC). Он выполняет мониторинг и управление системой независимо от основной операционной системы: получает сведения о температуре и питании, участвует в диагностике, работает с микропрограммами и позволяет управлять состоянием платформы.

В архитектуре OCP DC-SCM BMC является отдельным элементом системы управления. Он получает собственную последовательность питания и участвует в разрешении включения основного вычислительного тракта.

Это означает, что управляющая электроника не должна полностью зависеть от состояния самого вычислительного узла. Даже при остановке или недоступности основной системы часть функций мониторинга и управления должна сохраняться.

В зависимости от архитектуры BMC размещается непосредственно на материнской плате либо выносится на отдельный модуль, например в рамках DC-SCM. В любом случае это отдельный электронный узел со своим питанием, памятью, интерфейсами и связями с контролируемыми компонентами.

В сервере информационные и служебные каналы выполняют разные функции. Высокоскоростные интерфейсы передают данные, тогда как служебные соединения используются для конфигурации, диагностики, чтения датчиков, работы с микропрограммами и управления компонентами.

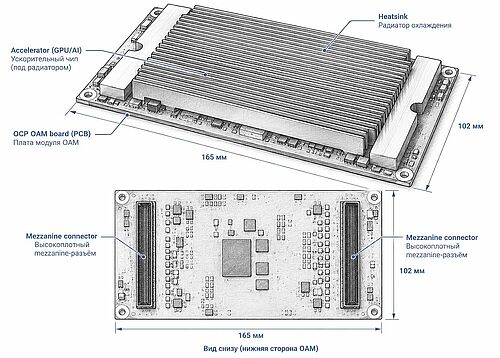

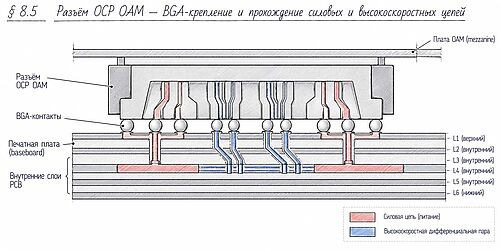

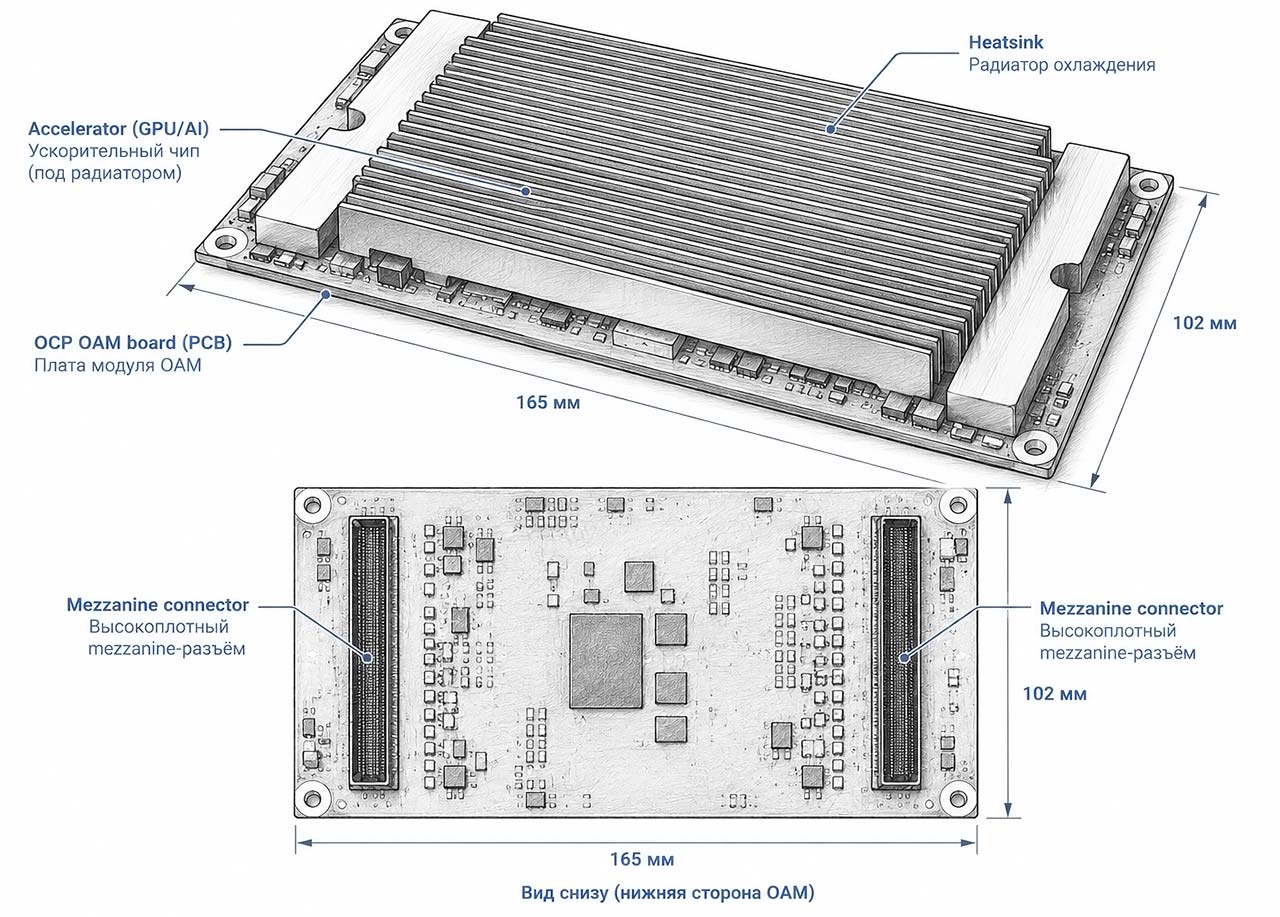

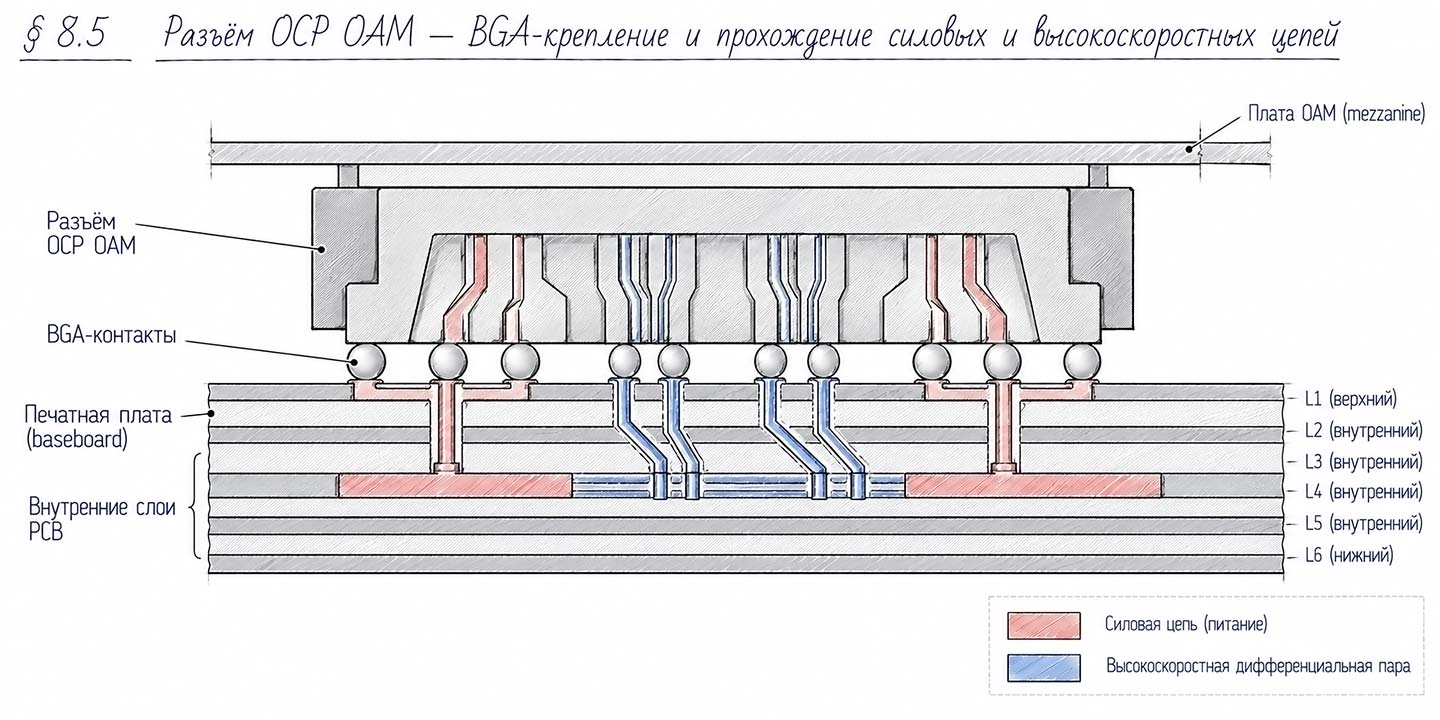

На примере OAM это разделение видно особенно хорошо. В спецификации OCP предусмотрены sideband-интерфейсы, включая I²C/SMBus и JTAG; в предусмотренных конфигурациях также используются UART и MCTP через PCIe. По этим каналам система управления получает сведения о состоянии ускорителя и его компонентов и выполняет диагностические операции.

Так серверная электроника оказывается разделена на два тесно связанных контура: основной отвечает за вычисления и передачу данных, служебный — за наблюдение, конфигурацию и управление. Для PCB это означает необходимость реализовать не только основные информационные каналы, но и предусмотренные архитектурой цепи мониторинга, диагностики и программирования.

Система хранения данных (storage system) объединяет накопители, контроллеры, интерфейсы, средства управления и другие электронные узлы, необходимые для записи, чтения и обработки информации.

В простейшем варианте накопитель подключается непосредственно к вычислительной системе. В более сложной конфигурации множество накопителей объединяется в массив, а доступ к ним организуется контроллерами и программно-аппаратными средствами. Поэтому понятие «электроника СХД» охватывает несколько уровней — от небольшой платы SSD до контроллеров, backplane и электронных модулей, связывающих большое количество накопителей.

Конструкция платы в такой системе определяется не только типом накопителя. Не менее существенна её роль в общей архитектуре: это может быть плата самого SSD, контроллера, распределительной панели или другой части системы хранения.

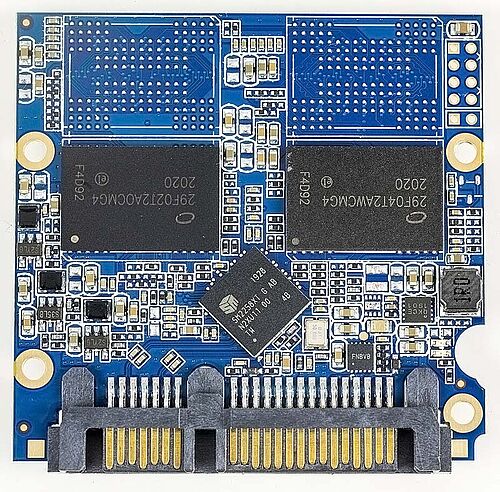

Конкретный состав зависит от архитектуры накопителя, но на SSD PCB обычно можно выделить несколько функциональных групп:

• контроллер, обрабатывающий команды и управляющий NAND;
• микросхемы NAND flash;
• цепи питания и преобразования напряжения;
• конденсаторы и другие элементы фильтрации и локального запаса энергии;
• тактовые и служебные цепи;
• интерфейсную часть для связи с хостом.

В корпоративных SSD к этому могут добавляться средства мониторинга состояния, защиты данных и защиты от потери питания.

Компоненты на такой плате связаны не только электрической схемой. Имеют значение длина и геометрия соединений, расположение силовых элементов относительно контроллера, тепловой режим и характеристики интерфейсного канала. В одном небольшом электронном узле таким образом совмещаются хранение и обработка данных, питание, высокоскоростная передача информации и тепловое обеспечение.

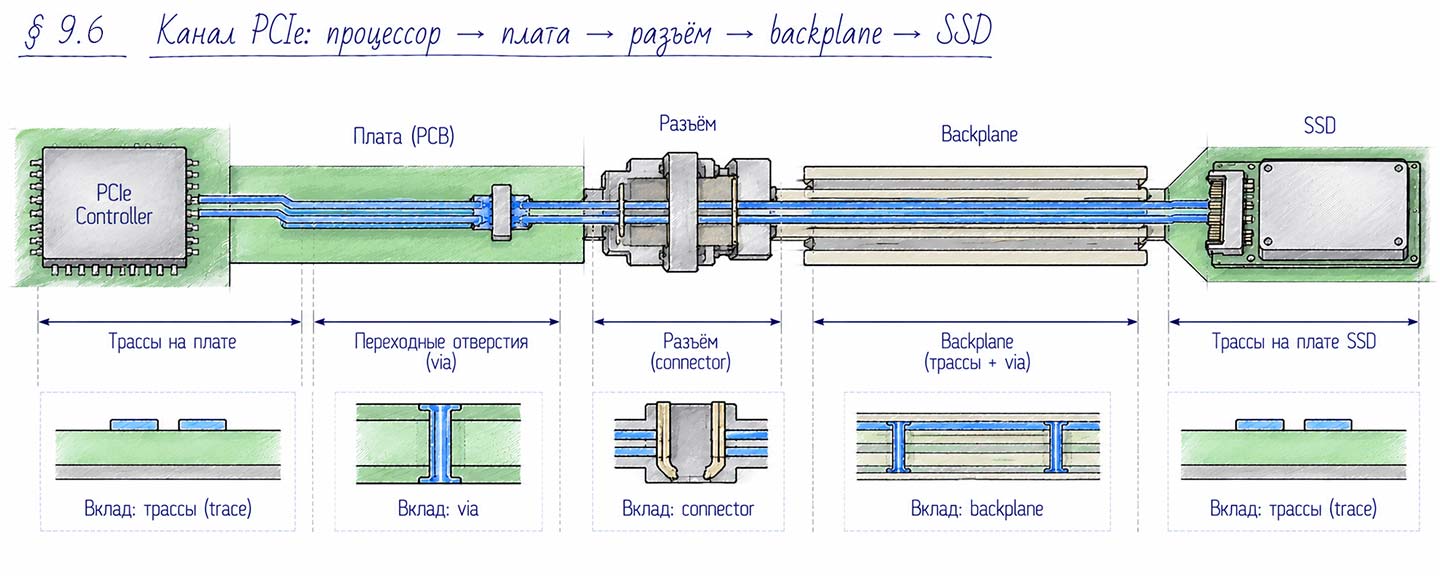

Накопитель является частью вычислительной системы через интерфейс связи с хостом, поэтому его электронную конструкцию приходится рассматривать вместе с используемым транспортом данных.

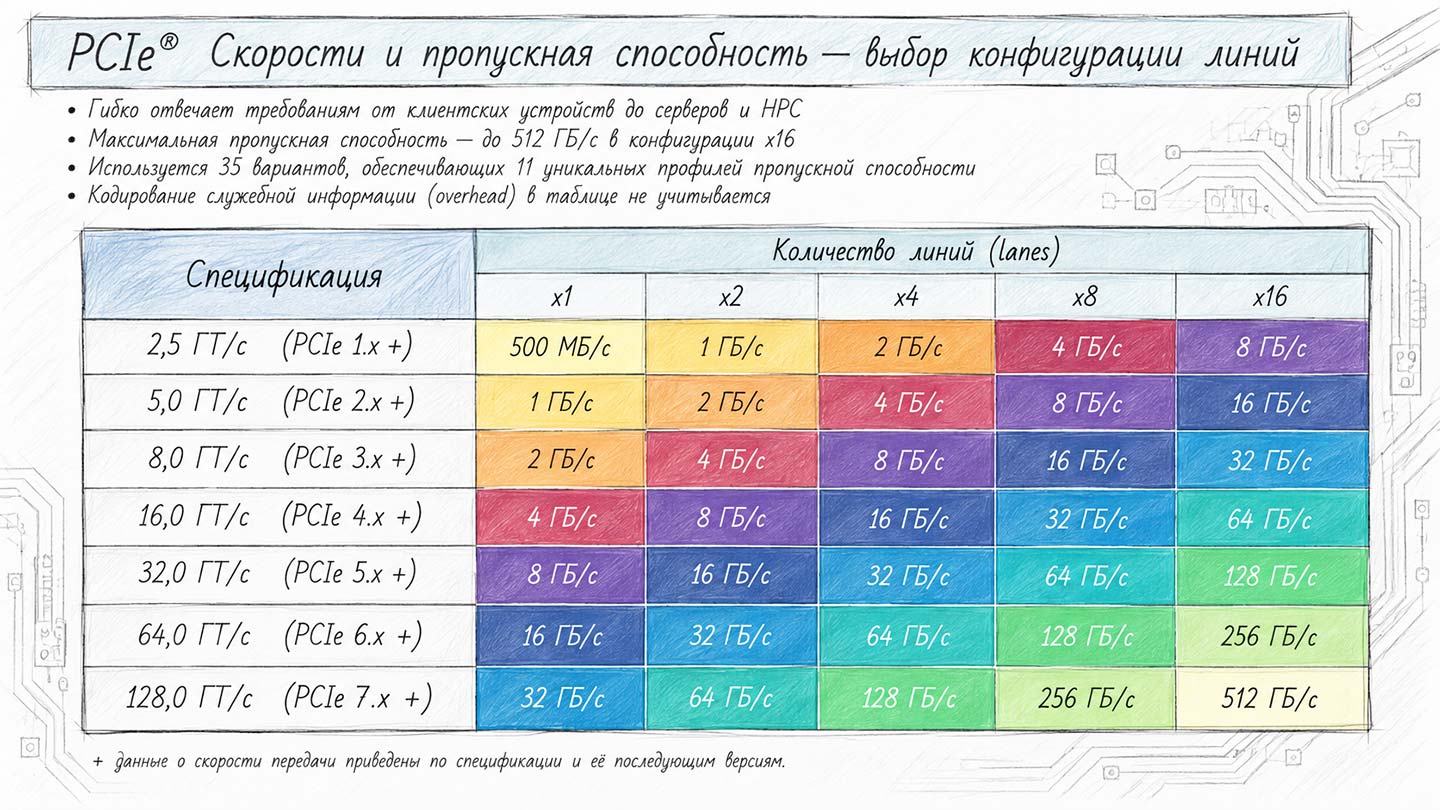

В современных системах хранения применяются NVMe, SATA и SAS. NVMe изначально создавался для взаимодействия программного обеспечения хоста с энергонезависимой памятью через PCI Express и прежде всего ориентирован на твердотельные накопители. SATA и SAS исторически связаны с дисковой инфраструктурой и сохраняют значение там, где требуется совместимость с соответствующими накопителями и системами хранения.

По состоянию на дату подготовки статьи к публикации актуальная редакция NVM Express Base Specification — 2.4, а NVM Express over PCIe Transport Specification достигла редакции 1.4, ратифицированной в июле 2026 года. Подробнее — в соответствующем разделе.

Для PCB выбор интерфейса означает не просто наличие нужного разъёма. В электрический канал входят контроллер, проводники платы, переходные отверстия, разъём и ответная часть соединения. С ростом производительности возрастают требования к потерям, импедансу, длине и геометрии межсоединений,

Поэтому плата системы хранения одновременно выполняет несколько функций: размещает компоненты, распределяет питание и образует часть высокоскоростного тракта передачи данных. В более крупных СХД к этим задачам добавляется соединение множества накопителей с контроллерами и другими узлами системы.

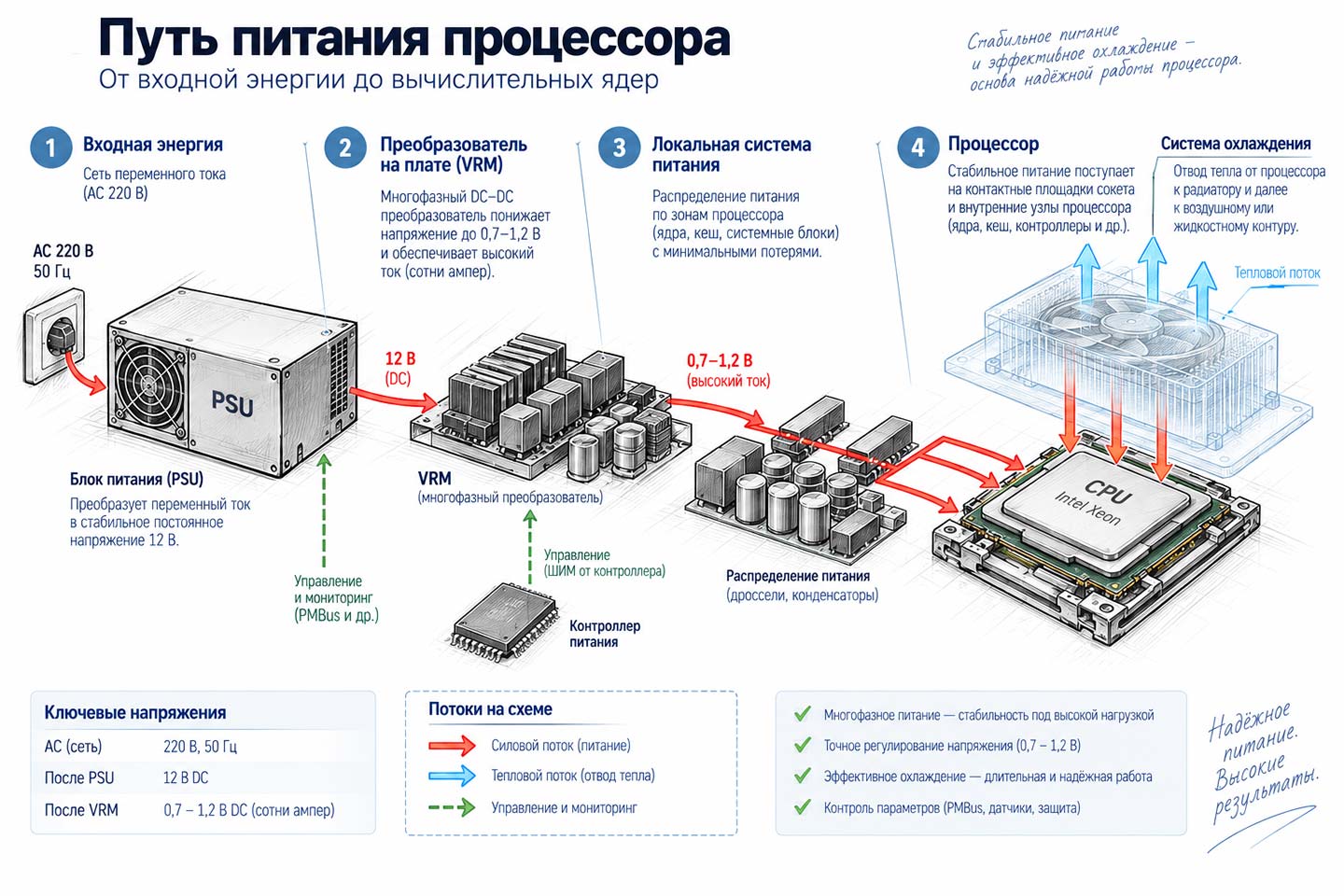

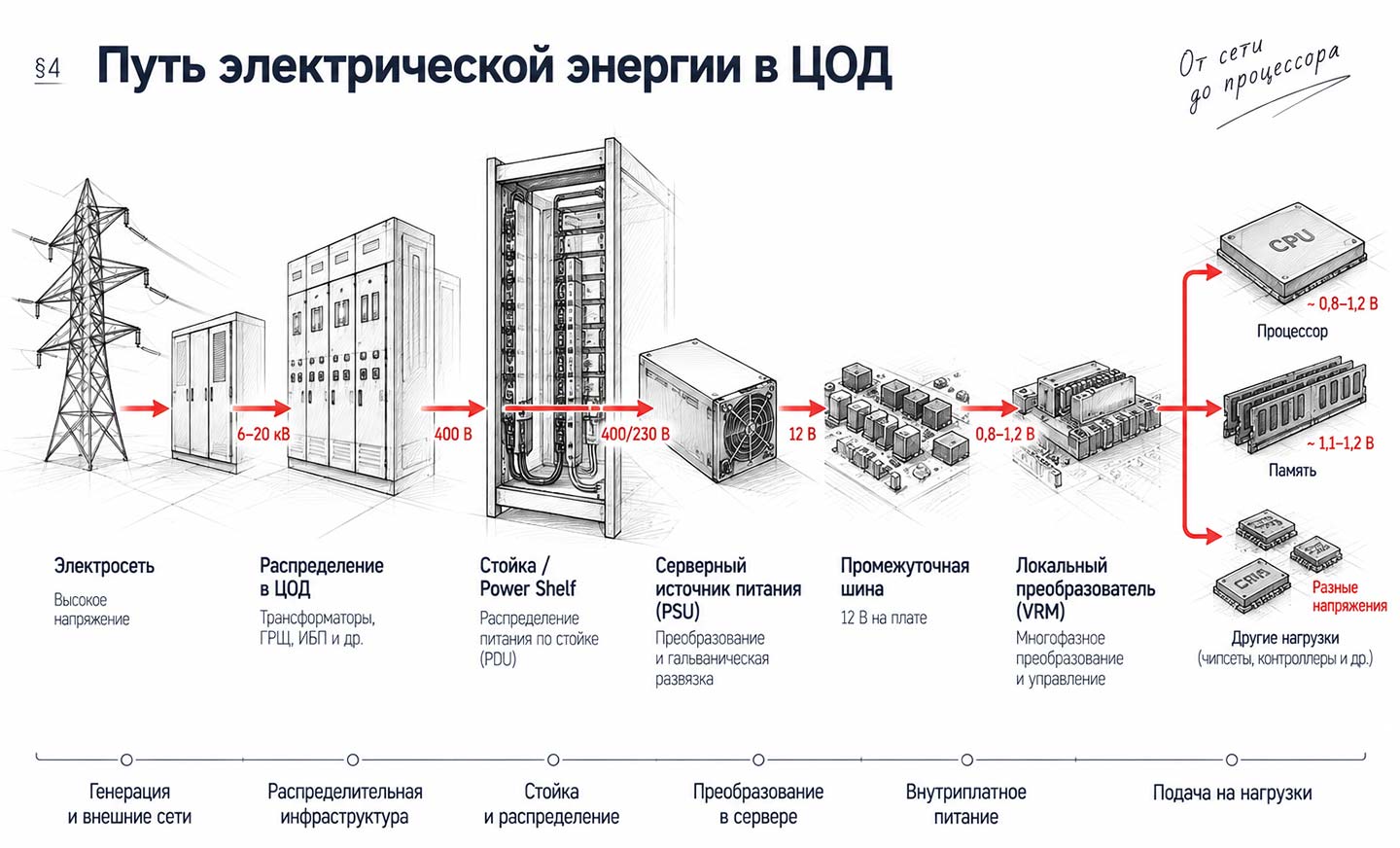

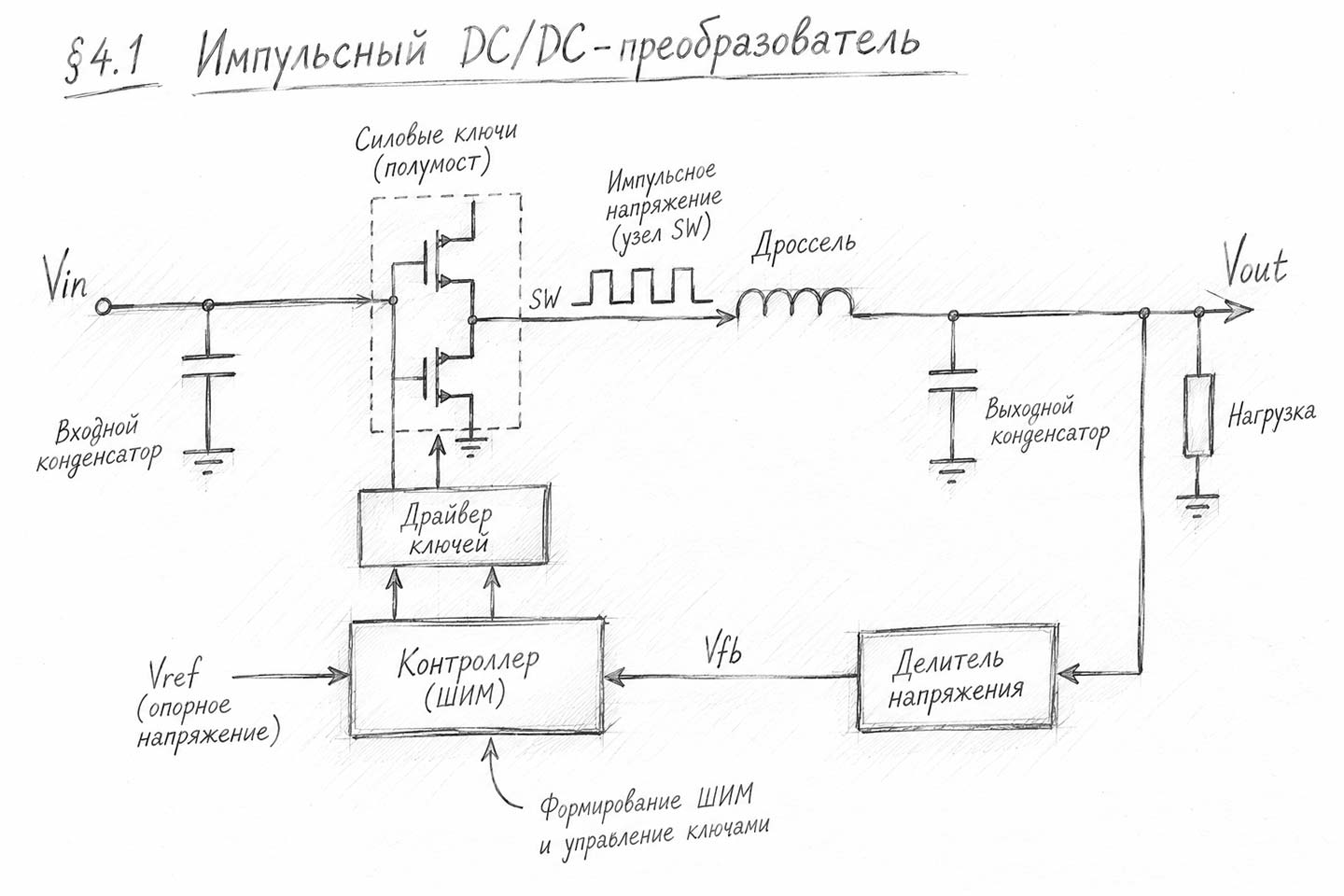

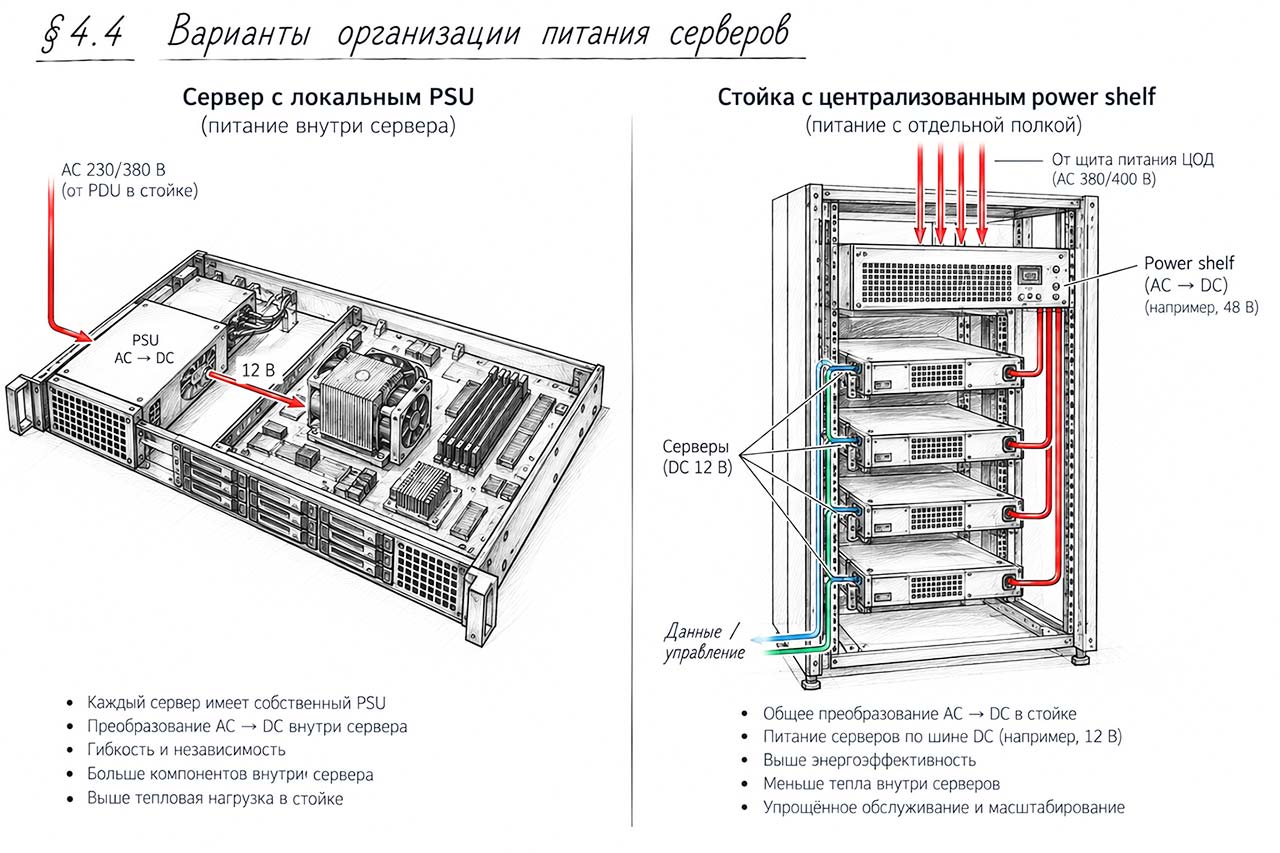

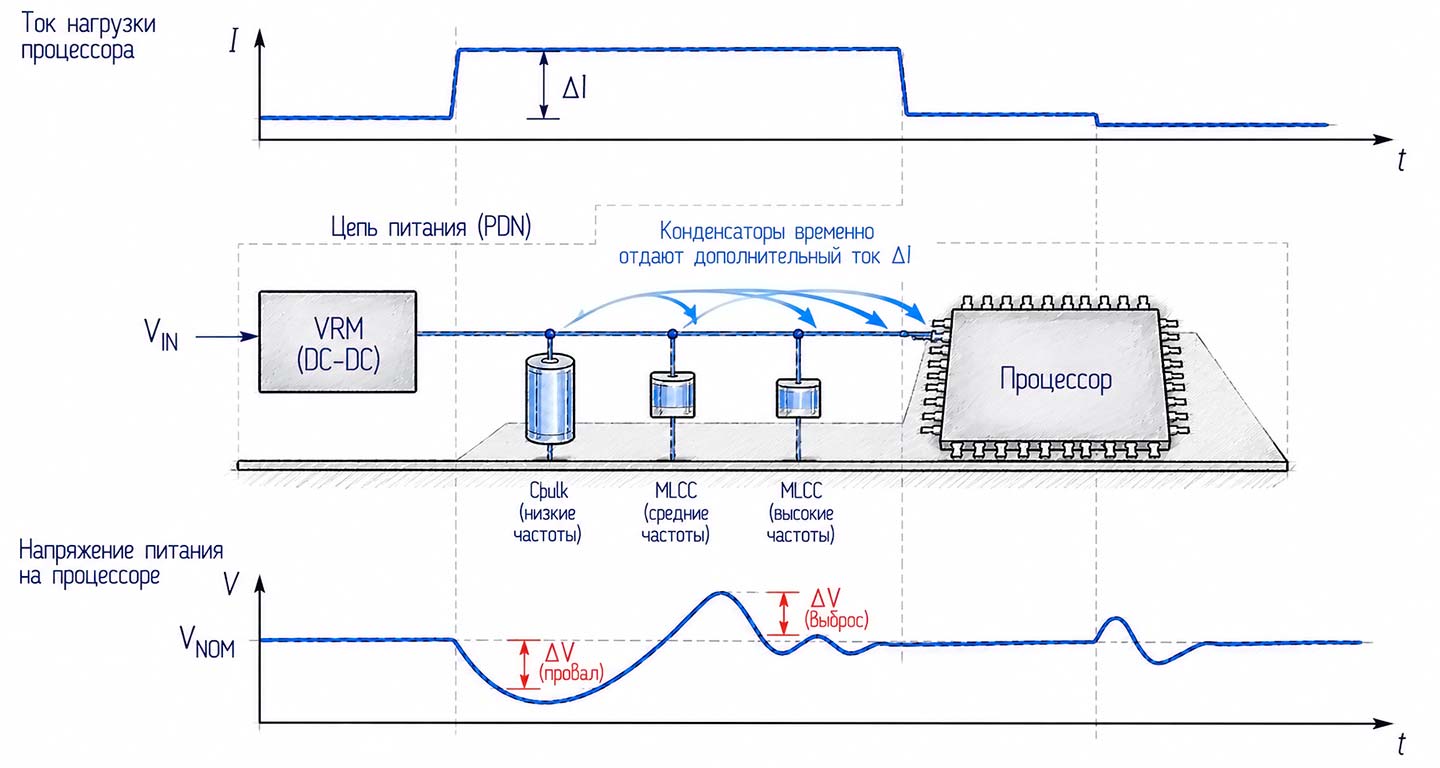

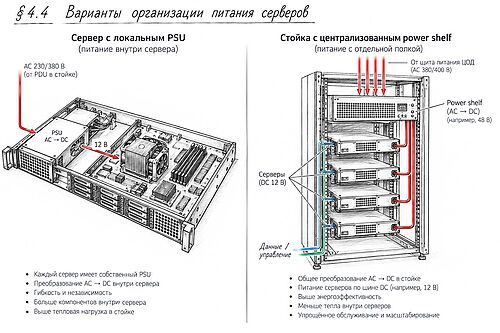

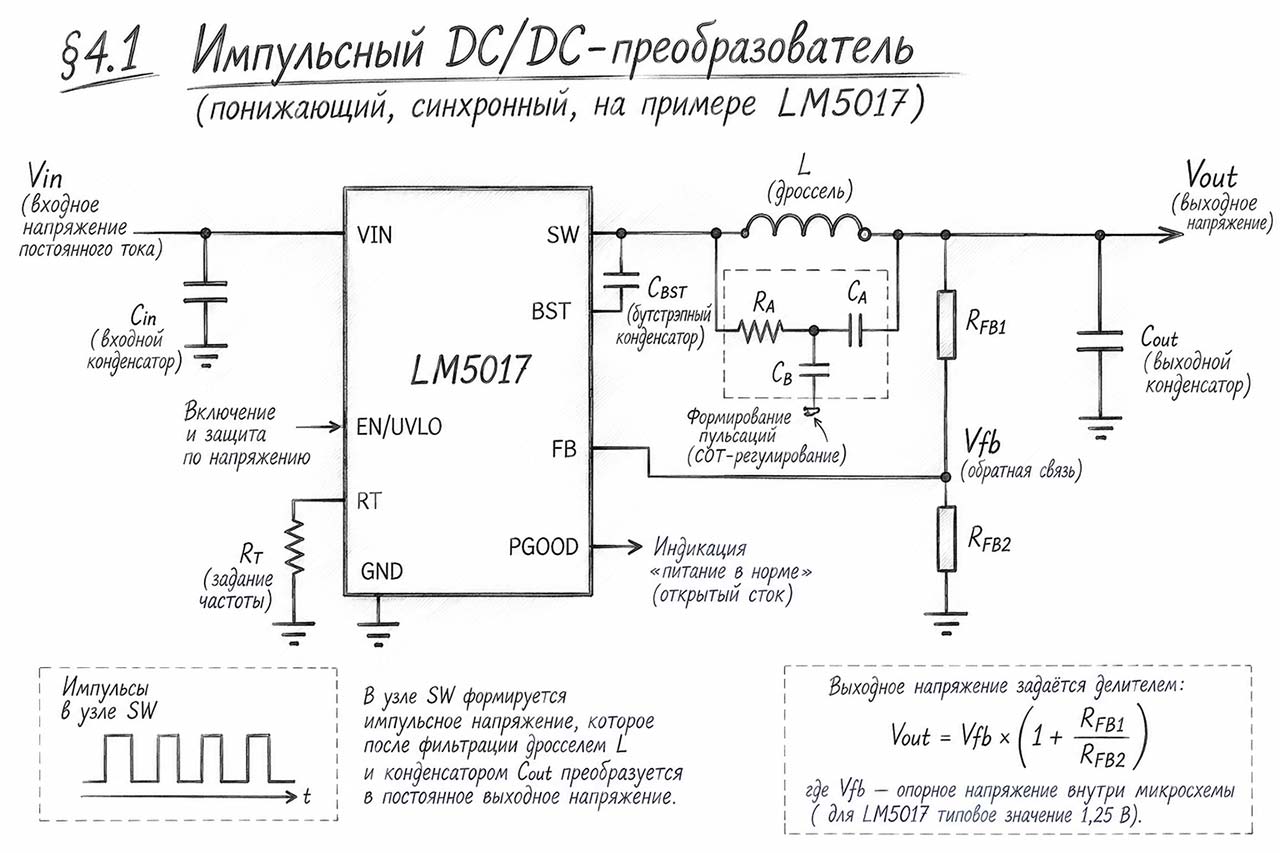

Электронное оборудование ЦОД не подключается к электрической сети напрямую. Между внешним источником энергии и процессором, памятью или другим потребителем находится система преобразования и распределения питания.

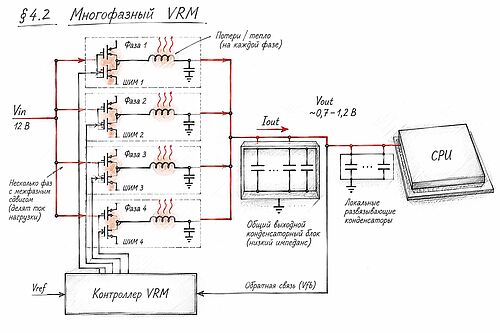

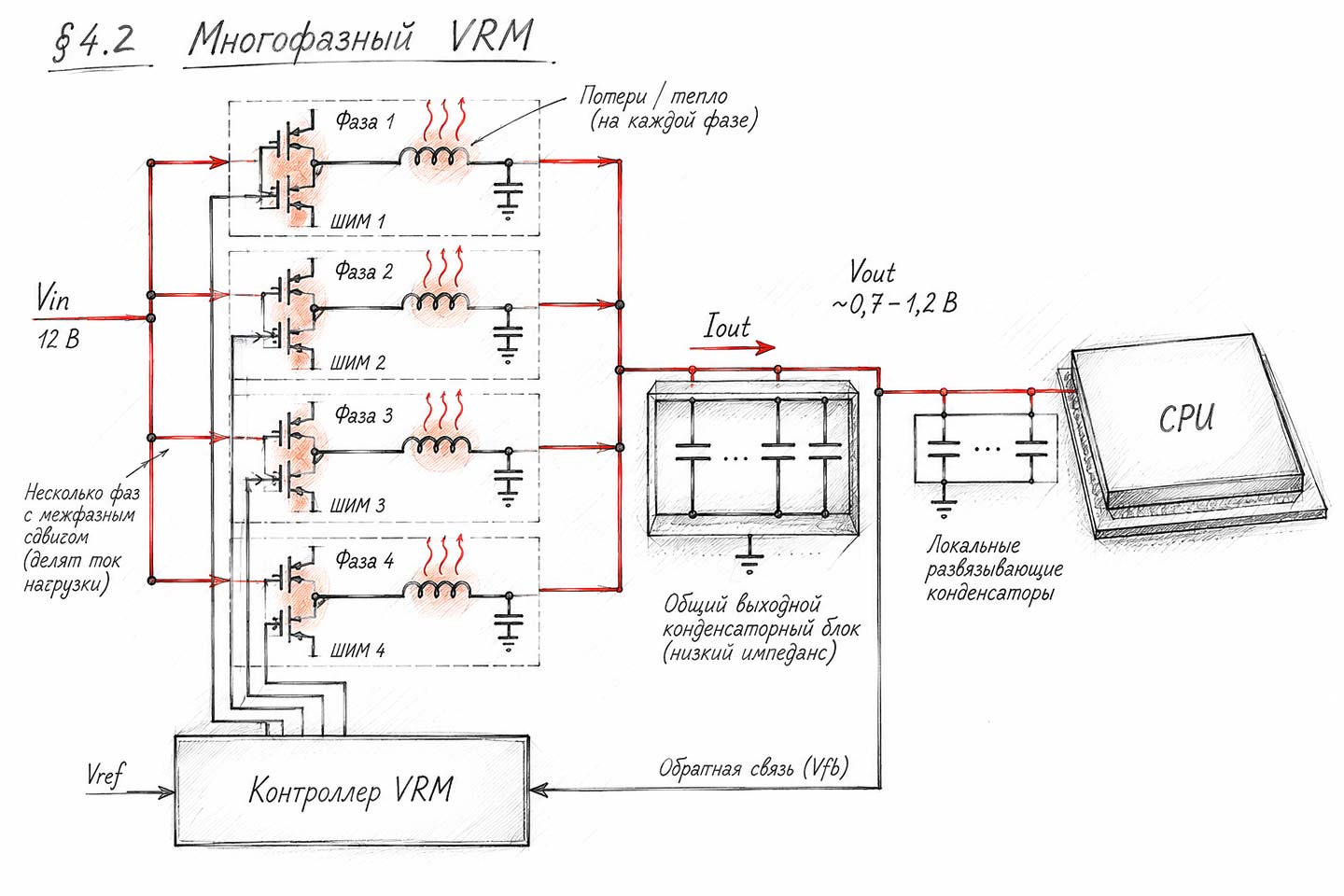

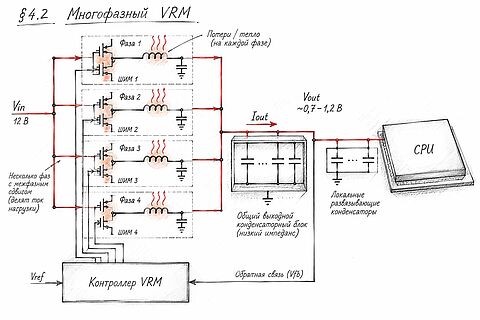

В зависимости от архитектуры часть преобразований выполняется на уровне ЦОД или стойки, часть — внутри самого оборудования, а локальные регуляторы формируют напряжения непосредственно для отдельных групп компонентов. Поэтому силовая часть сервера или СХД представляет собой не один источник питания, а цепочку преобразователей, шин, распределительных узлов и локальных регуляторов.

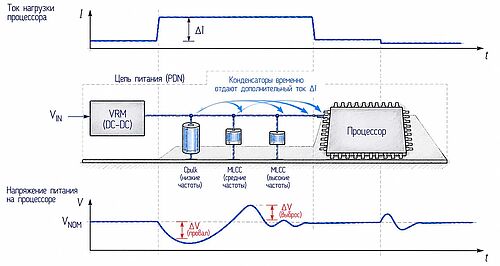

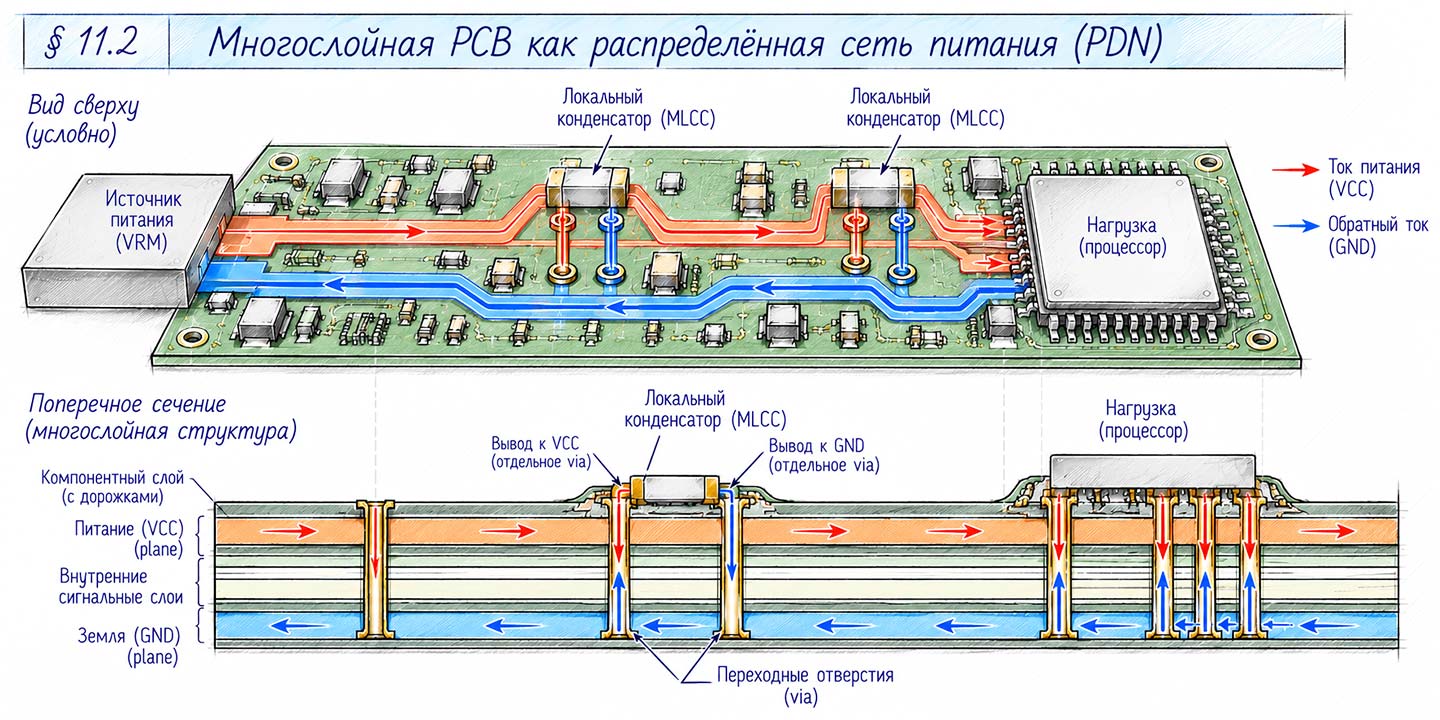

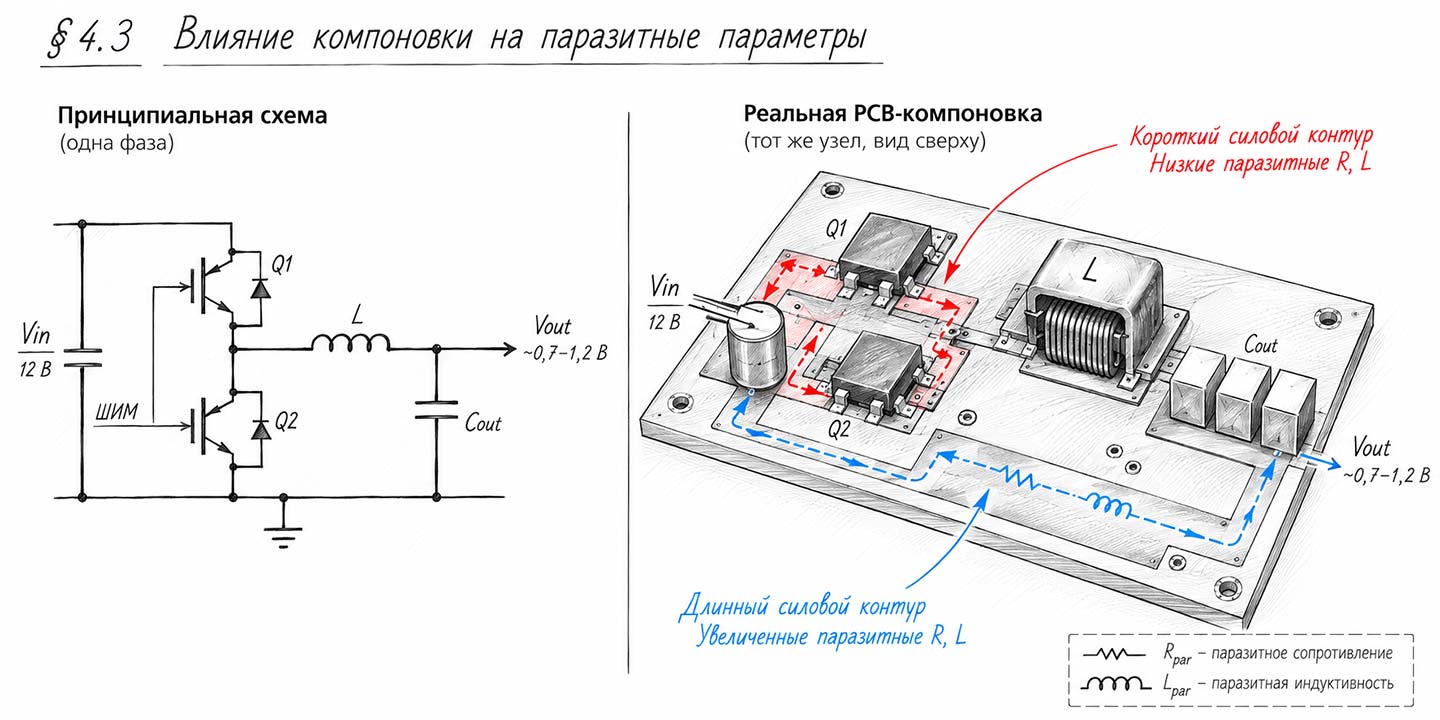

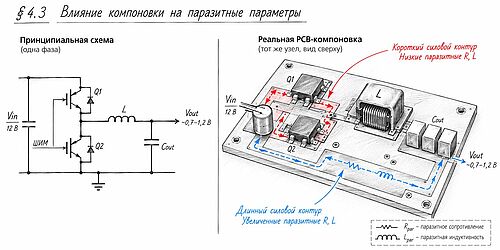

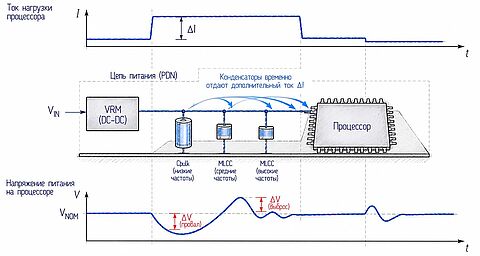

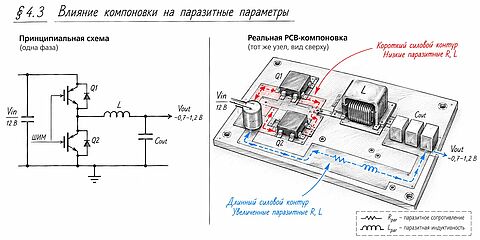

Требования силовой системы непосредственно отражаются на конструкции PCB и её изготовлении. Задаются геометрия и толщина медных слоёв, конструкция переходных отверстий, электрические расстояния и параметры силовых соединений; для монтажа важны соответствующие посадочные места, качество паяных соединений и условия отвода тепла.

При контроле в зависимости от конструкции могут использоваться визуальная инспекция, AOI, электрические проверки, ICT и функциональные испытания. При этом значение имеет не только соответствие отдельного изделия документации, но и повторяемость характеристик от платы к плате: изменение геометрии проводящего рисунка, толщины меди, параметров компонентов или условий монтажа способно изменить сопротивление, тепловой режим и характеристики преобразователя.

Силовая архитектура в результате определяет целую цепочку связанных решений — от способа распределения энергии и схемы преобразования до конструкции платы, монтажа, охлаждения и контроля. При росте вычислительной мощности эти связи становятся ещё теснее, а перенос части силовой инфраструктуры с серверной платы на уровень стойки меняет уже саму архитектуру оборудования.

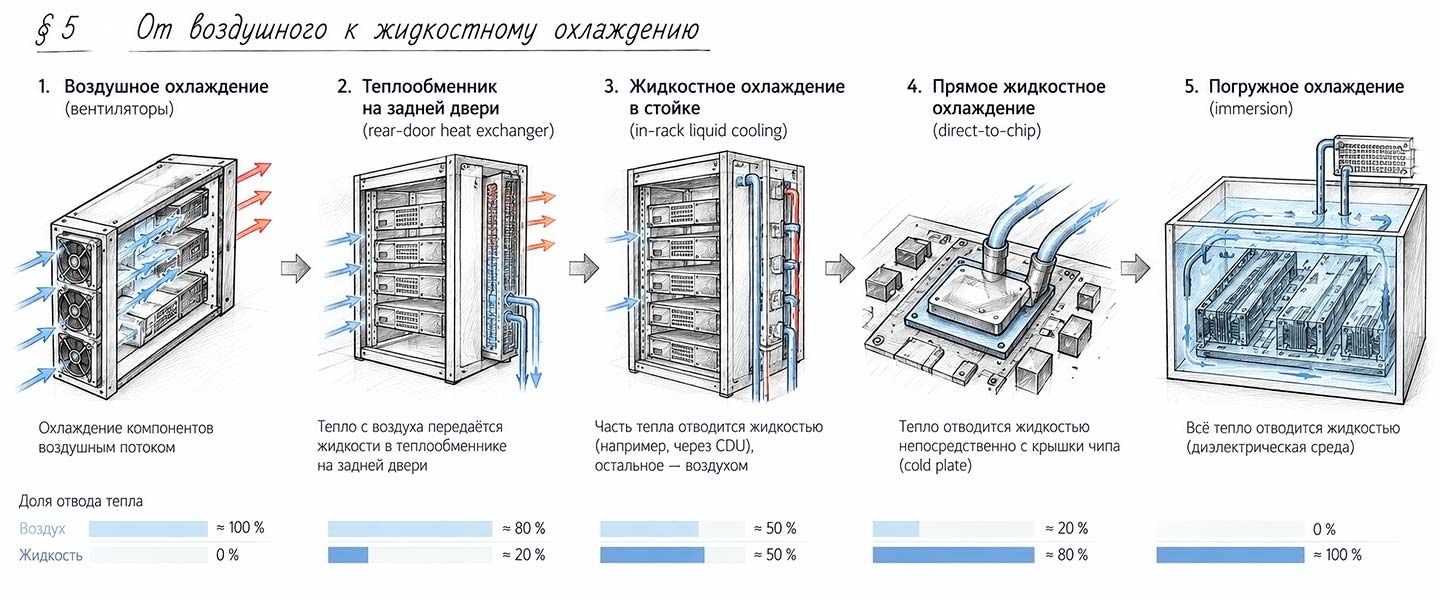

Система охлаждения ЦОД удаляет тепло, выделяемое вычислительным, сетевым и другим оборудованием. В неё входят механические, гидравлические, теплотехнические и электронные узлы: электроника измеряет параметры среды и оборудования, управляет исполнительными устройствами, обеспечивает защиту при нарушении режима и связывает охлаждение с IT-оборудованием.

В простейшем случае сервер охлаждается потоком воздуха. Однако при увеличении тепловой плотности возможностей воздуха для некоторых классов оборудования становится недостаточно, и применяются жидкостные схемы, в том числе непосредственное охлаждение наиболее мощных компонентов.

При воздушном охлаждении электронная система управления связана не только с вентиляторами. Она объединяет температурные датчики, контроллеры, схемы питания и управления вентиляторами, интерфейсы мониторинга и, в зависимости от конструкции, средства аварийного реагирования. Температура отдельных компонентов и зон корпуса используется как основной источник информации о текущем тепловом состоянии оборудования.

В сервере датчики могут располагаться рядом с процессорами, ускорителями, силовыми преобразователями и другими участками с повышенным тепловыделением. Контроллер сопоставляет измеренные значения с заданными режимами и изменяет частоту вращения вентиляторов. При этом управление обычно строится не по одному температурному показателю: учитываются несколько зон и текущая нагрузка оборудования, чтобы система реагировала не только на уже возникший перегрев, но и на изменение теплового режима.

Максимальный расход воздуха сам по себе не является целью. Поток ограничен конструкцией корпуса, сопротивлением воздуховодов, радиаторов и других элементов системы охлаждения, а вентиляторы дополнительно потребляют электрическую энергию. Поэтому задача управления заключается в выборе достаточного воздушного потока при текущей нагрузке, а не в постоянной работе вентиляторов на предельной мощности.

Для электронной аппаратуры важна и обратная сторона этой задачи: отказ вентилятора, датчика или цепи управления может непосредственно повлиять на тепловой режим вычислительного узла. Поэтому система охлаждения рассматривается как часть общей системы мониторинга и защиты оборудования. При выходе параметров за допустимые пределы она может сформировать предупреждение или аварийный сигнал, а в предусмотренных архитектурой случаях — изменить режим работы или перевести оборудование в безопасное состояние.

В воздушных и жидкостных системах действует один и тот же принцип: измерение параметров → обработка данных → управляющее воздействие → новое измерение.

В сервере температурные датчики могут располагаться рядом с процессорами, силовыми преобразователями и другими участками с повышенным тепловыделением. В жидкостном контуре дополнительно контролируются температура теплоносителя, давление и расход.

Такая система управления выполняет не только регулирование. При выходе параметров за допустимые пределы она может сформировать предупреждение или аварийный сигнал, а в предусмотренных архитектурой случаях — перевести оборудование в безопасное состояние.

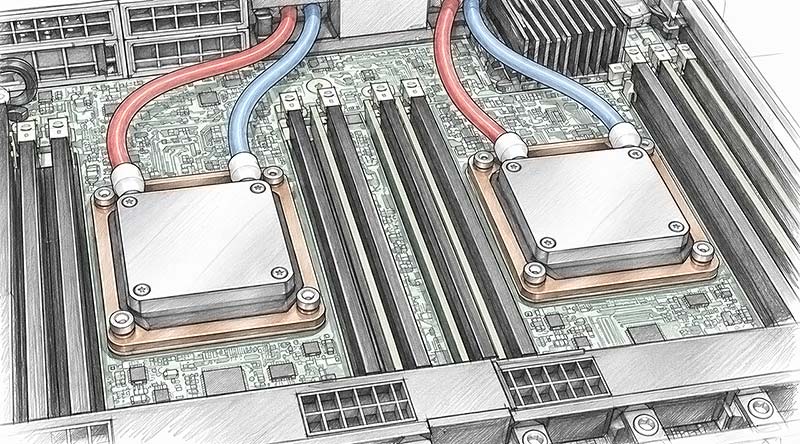

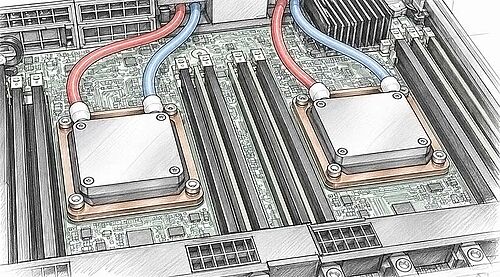

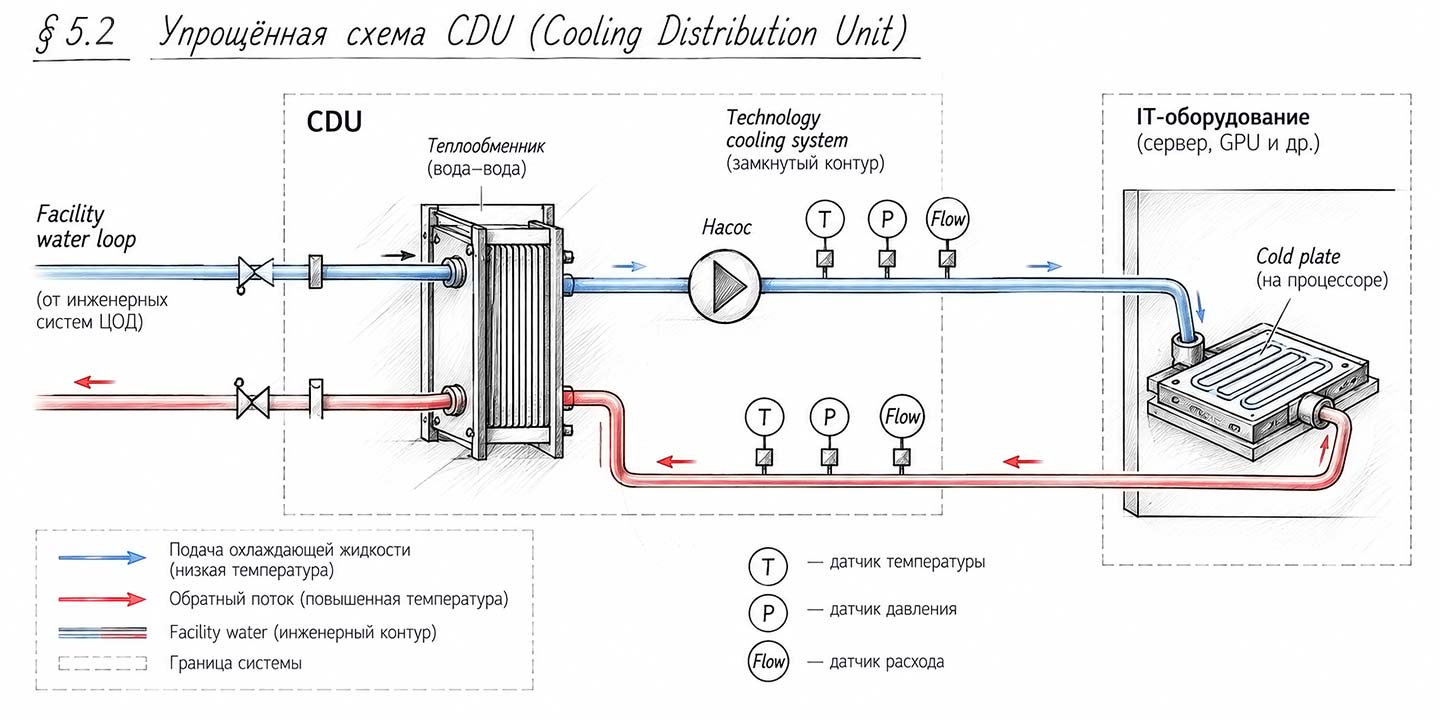

Жидкостное охлаждение добавляет к тепловой задаче ещё одно ограничение — риск образования конденсата.

Если поверхность системы охлаждения или электронного оборудования оказывается холоднее точки росы окружающего воздуха, на ней может конденсироваться вода. Для электронной аппаратуры это создаёт риск токов утечки, коррозии и других повреждений.

Поэтому теплоноситель нельзя выбирать по принципу «чем холоднее, тем лучше». Его температура должна соответствовать условиям окружающей среды, прежде всего температуре и влажности. Для систем с водой дополнительно учитываются качество жидкости, совместимость материалов и защита от утечек.

В жидкостных системах применяются вода с присадками, гликолевые растворы, хладагенты, диэлектрические и другие специально разработанные жидкости. Выбор зависит от архитектуры системы, температурного диапазона, требований к теплообмену и совместимости материалов.

При immersion cooling электронные компоненты полностью или частично погружаются в диэлектрическую жидкость, которая непосредственно окружает электронную сборку. В direct-to-chip с cold plate жидкость с самой электронной схемой не контактирует: тепло передаётся через теплопроводящий интерфейс и стенку теплообменного элемента.

Эти варианты предъявляют разные требования к конструкции. Если жидкость непосредственно контактирует с электронными и механическими элементами, необходимо учитывать совместимость с ней изоляции, покрытий, уплотнений, соединителей и других материалов.

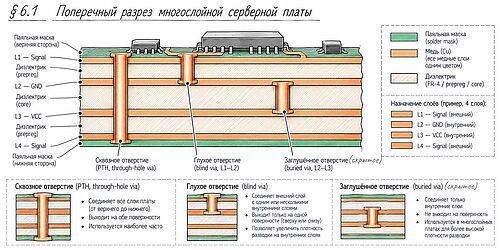

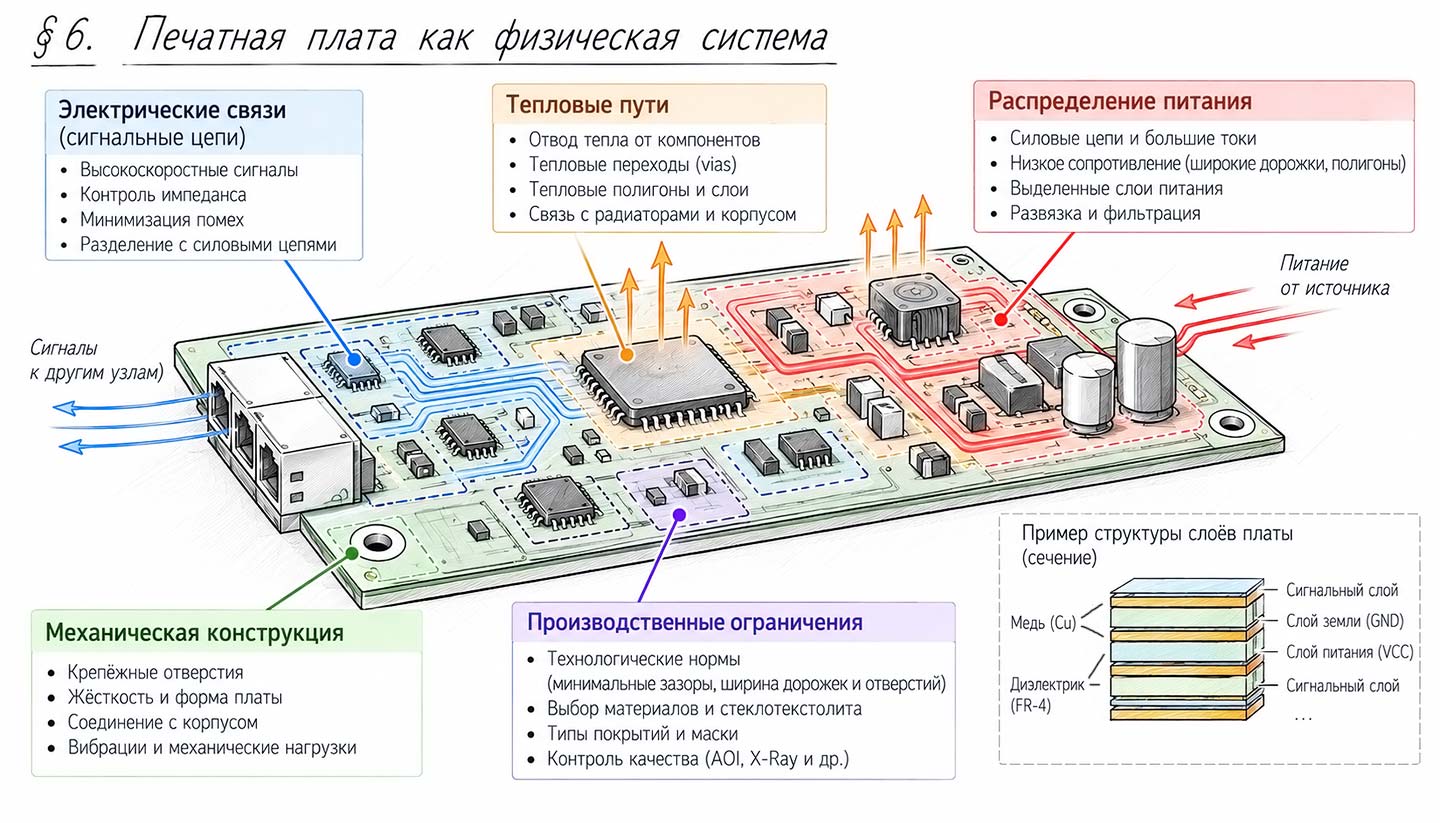

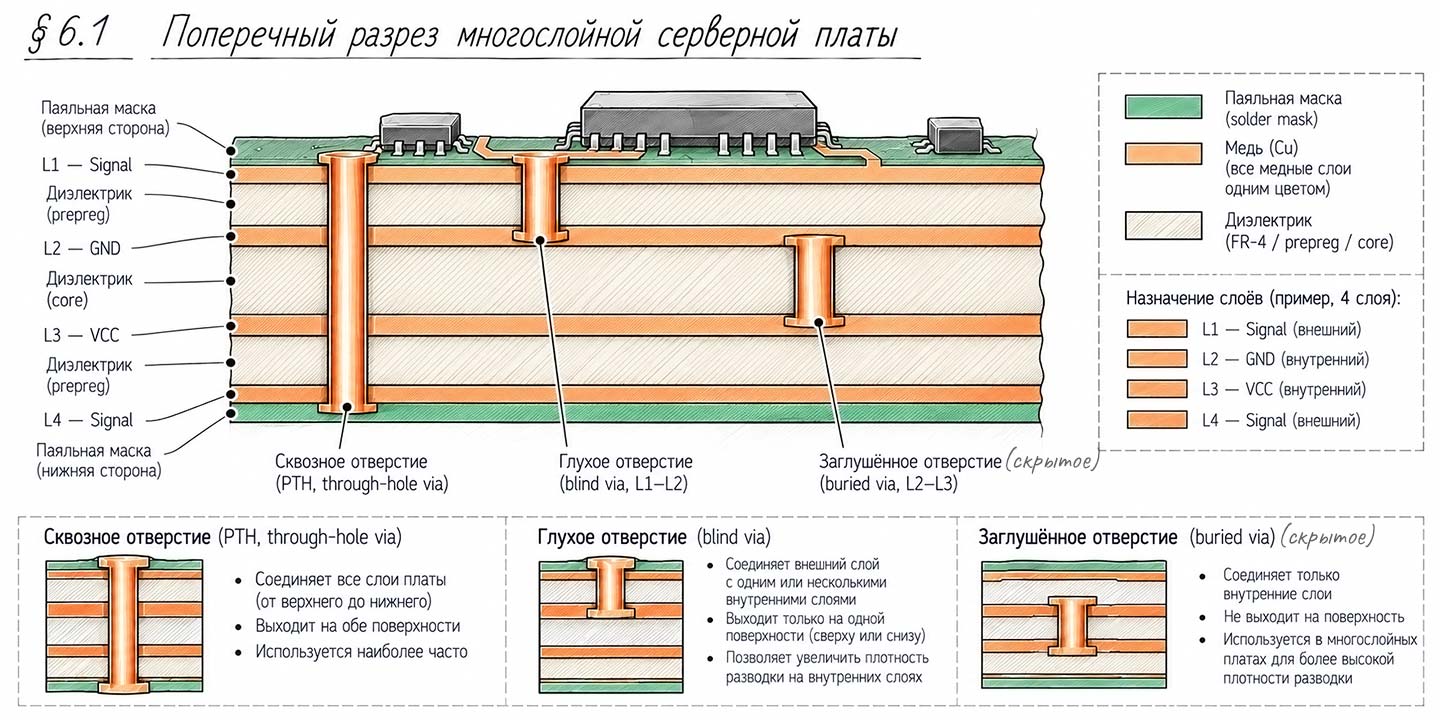

Печатная плата (Printed Board, PCB) соединяет электронные компоненты в физическую электрическую схему и одновременно служит конструктивной основой электронного изделия. В простой аппаратуре достаточно представить её как основание с медными проводниками, однако в серверной и вычислительной технике плата должна одновременно передавать высокоскоростные сигналы, распределять питание, обеспечивать механическое размещение компонентов и участвовать в отводе тепла.

Поэтому физические параметры PCB непосредственно влияют на работу электронной системы. Ширина и толщина проводника определяют его электрическое сопротивление, расстояние между проводящими слоями влияет на параметры высокоскоростной линии, свойства диэлектрика — на распространение и затухание сигнала, а конструкция переходных отверстий задаёт способ межслойного соединения. Распределение меди при этом отражается сразу на нескольких характеристиках платы.

В российской нормативной базе общие технические условия для печатных плат устанавливает ГОСТ Р 72069-2025. Стандарт распространяется на односторонние, двусторонние и многослойные платы на жёстком, гибком и гибко-жёстком основаниях, а также на гибкие печатные кабели; в нём установлены технические требования, правила приёмки и методы контроля.

Материал платы выполняет одновременно механическую и электрическую функции. В традиционной электронике широко используются стеклотекстолитовые материалы на основе эпоксидной смолы, однако при росте скорости передачи данных становятся заметнее диэлектрические потери, стабильность диэлектрических характеристик и температурное поведение материала.

Для части высокоскоростных конструкций применяются материалы с пониженными потерями. Промышленным примером является семейство MEGTRON 6 компании Panasonic, которое производитель указывает для многослойных плат с низкими потерями, включая серверное и сетевое оборудование. Другой известный материал — Rogers RO4003C; для него производитель указывает Dk 3,38 ± 0,05 и коэффициент потерь 0,0027 при 10 ГГц при оговорённых условиях измерения.

Эти примеры не задают универсальный выбор для серверной электроники. Они показывают другой принцип: материал выбирается как часть конкретной электрической, тепловой и технологической конструкции.

Сравнивать материалы только по одному значению Dk или коэффициента потерь также недостаточно. Результат зависит от частоты и метода измерения, а сам материал характеризуется не только диэлектрическими параметрами, но и механическими и температурными свойствами. Имеет значение и то, как конкретный ламинат и препрег ведут себя в выбранной технологии изготовления.

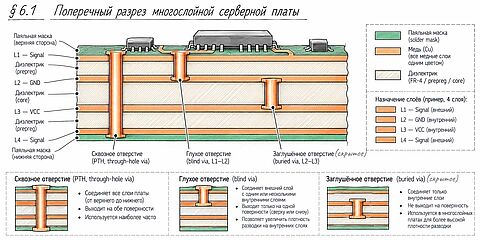

Медь образует проводники, контактные площадки, силовые области и внутренние плоскости платы. В силовой электронике она одновременно служит одним из путей распространения тепла.

Для однородного проводника:

R = ρ × L / A

где ρ — удельное сопротивление материала, L — длина проводника, A — площадь его поперечного сечения.

При прохождении тока выделяется мощность:

P_потерь = I² × R

Поэтому увеличение площади проводящего сечения уменьшает сопротивление и связанные с ним потери. На практике силовая цепь редко представляет собой одну дорожку: используются широкие проводники, медные полигоны, внутренние слои и группы переходных отверстий.

Увеличение количества меди, однако, не является универсальным решением. Большая толщина проводящего слоя меняет технологию формирования рисунка и влияет на травление, прессование, механическую обработку и другие операции.

IPC-6012F рассматривает металлическую фольгу, медные покрытия и проводящие плоскости как составные элементы конструкции жёсткой печатной платы. Для большой токовой нагрузки применяются варианты с увеличенной толщиной меди, но конкретный выбор определяется током, температурой, геометрией проводников и возможностями производства.

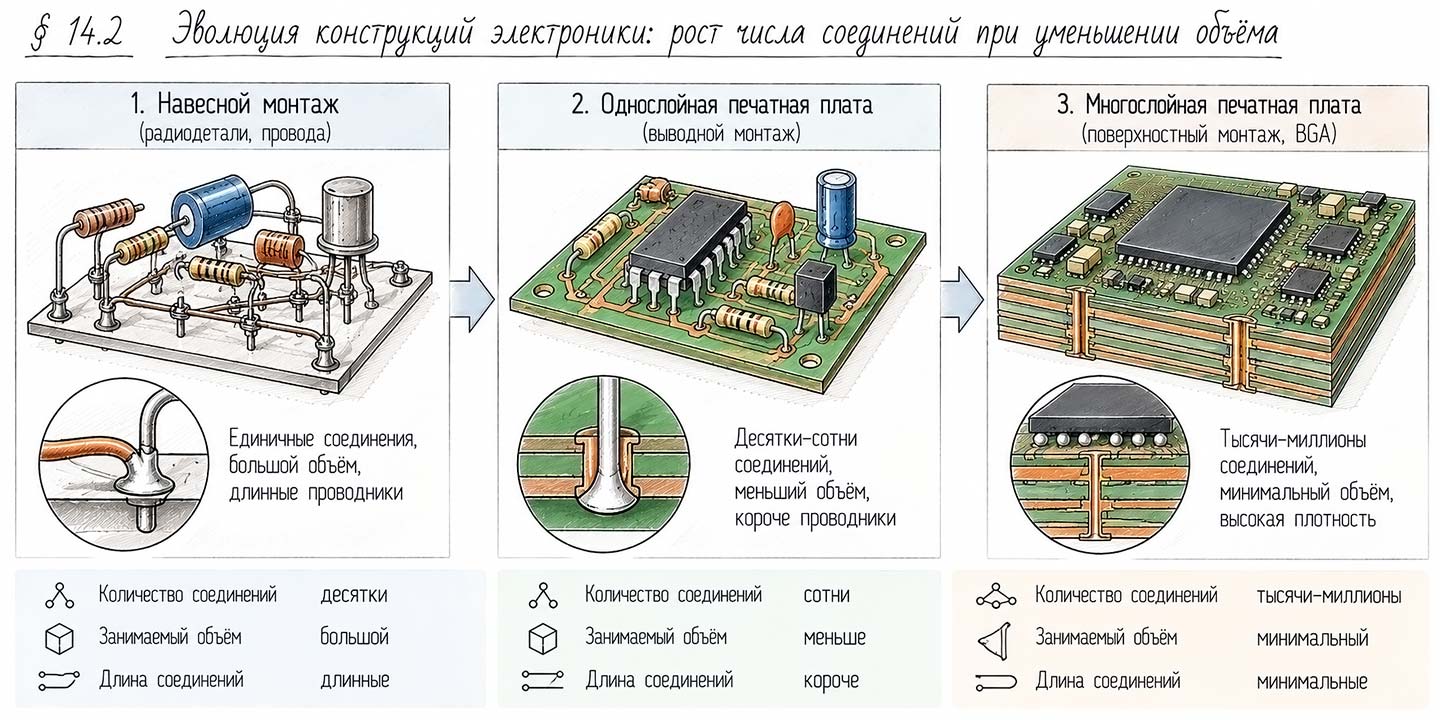

По мере увеличения количества компонентов и соединений становится трудно разместить все трассы, сохраняя необходимую геометрию. HDI позволяет повысить плотность межсоединений за счёт более мелких конструктивных элементов и микропереходов.

Для серверной электроники такие конструкции нужны тогда, когда обычной многослойной платы недостаточно, чтобы разместить необходимое количество соединений на заданной площади. Это может относиться к участкам вокруг крупных корпусов с большим числом выводов, к ускорителям, системам хранения и другой высокоплотной аппаратуре.

Повышение плотности одновременно увеличивает требования к точности изготовления и контролю межслойных соединений. Отдельные проблемы надёжности microvia рассматривались IPC в связи с дефектами, которые могут проявиться не сразу после изготовления, а на последующих операциях, испытаниях или уже в эксплуатации.

Подробно устройство HDI, микропереходов и вариантов их применения будет разобрано в следующем разделе.

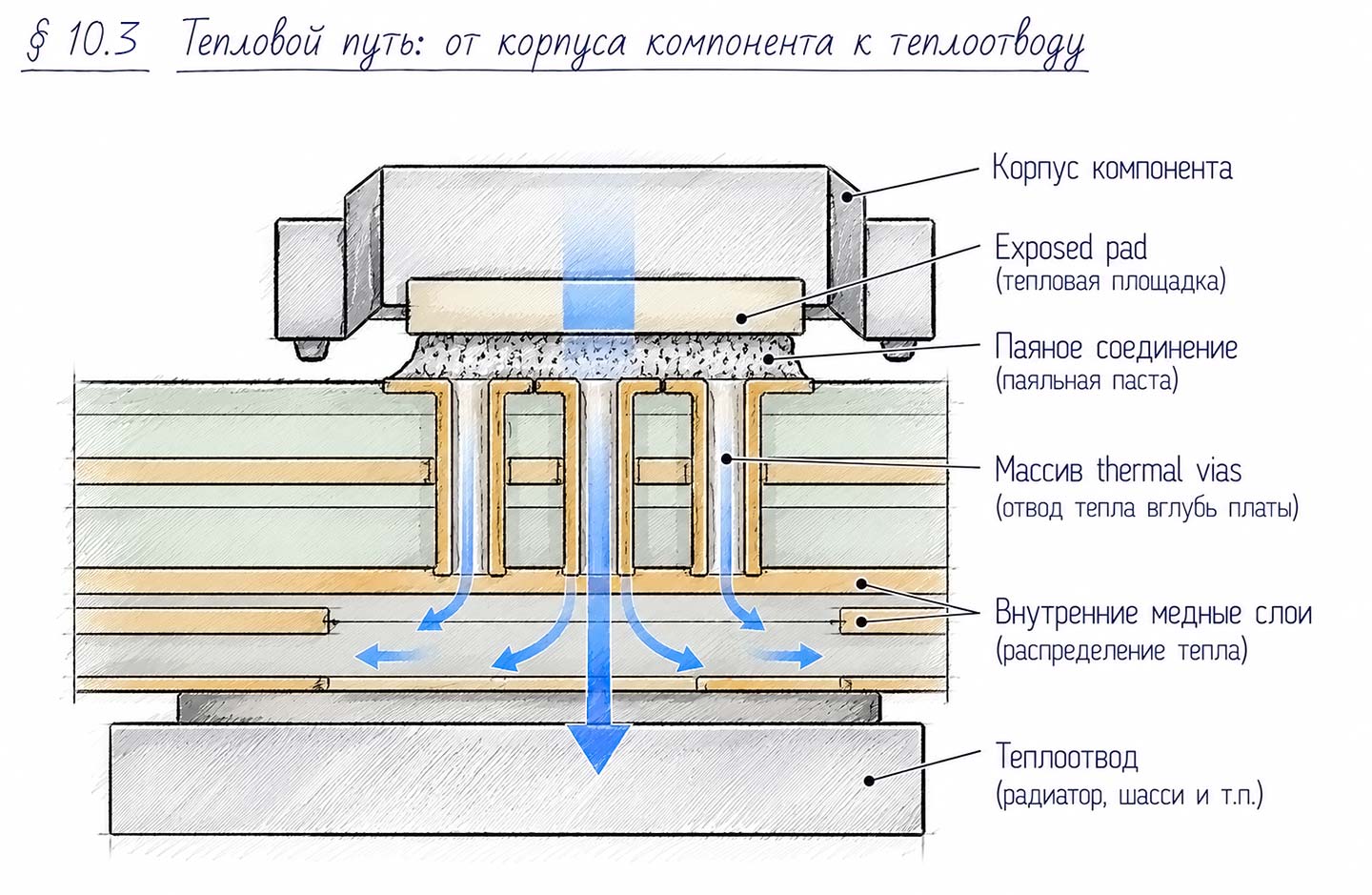

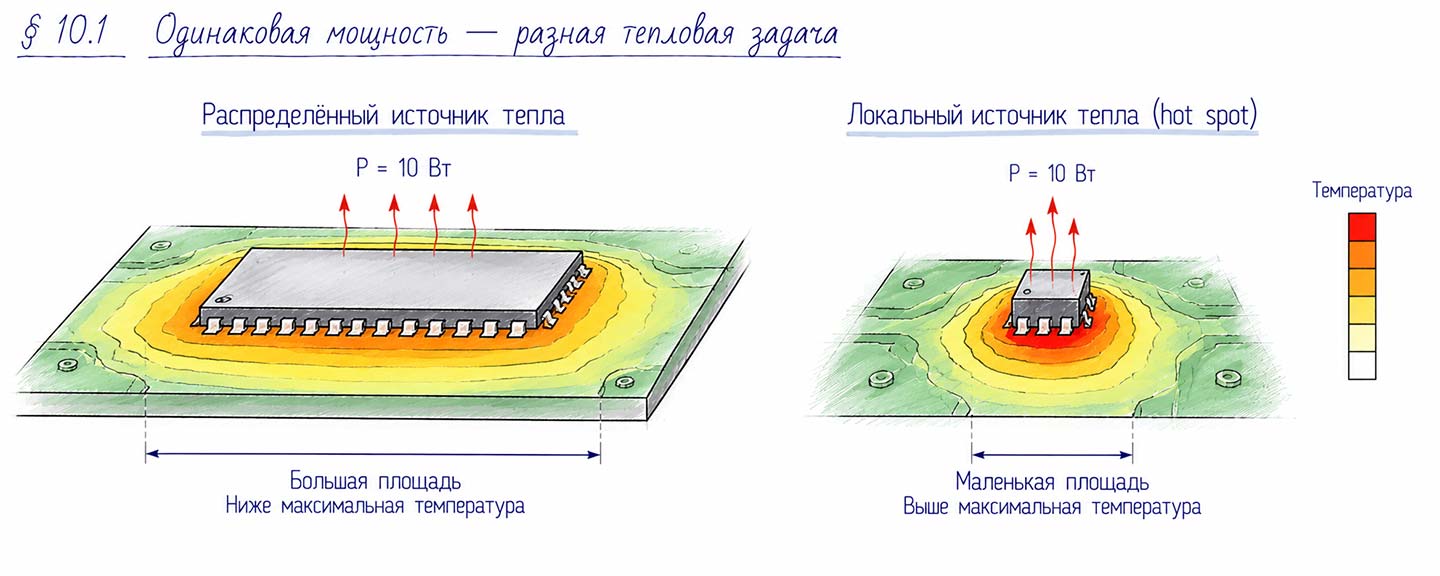

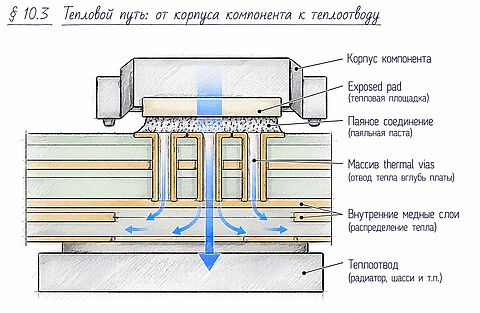

Печатная плата участвует и в отводе тепла от электронных компонентов. Тепловой путь может проходить от кристалла через корпус компонента и паяное соединение к медной площадке, а затем распространяться по медным слоям и межслойным соединениям.

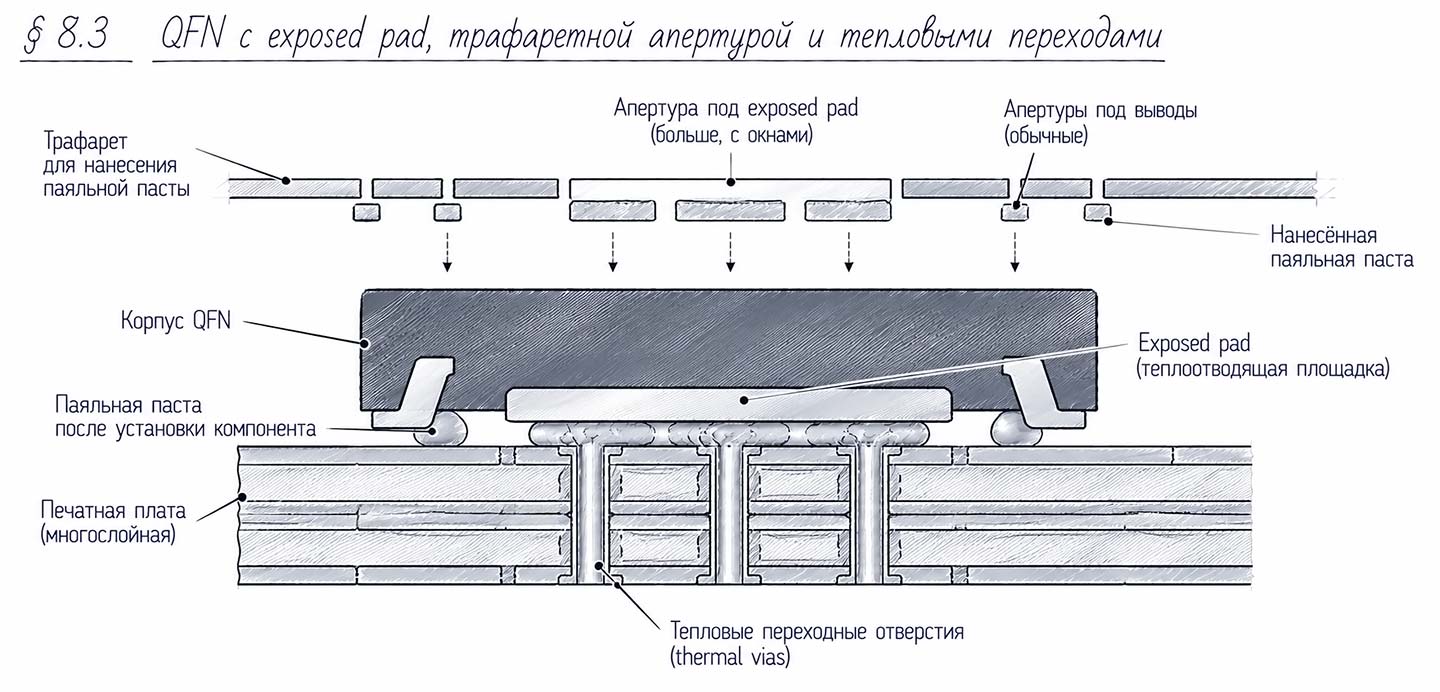

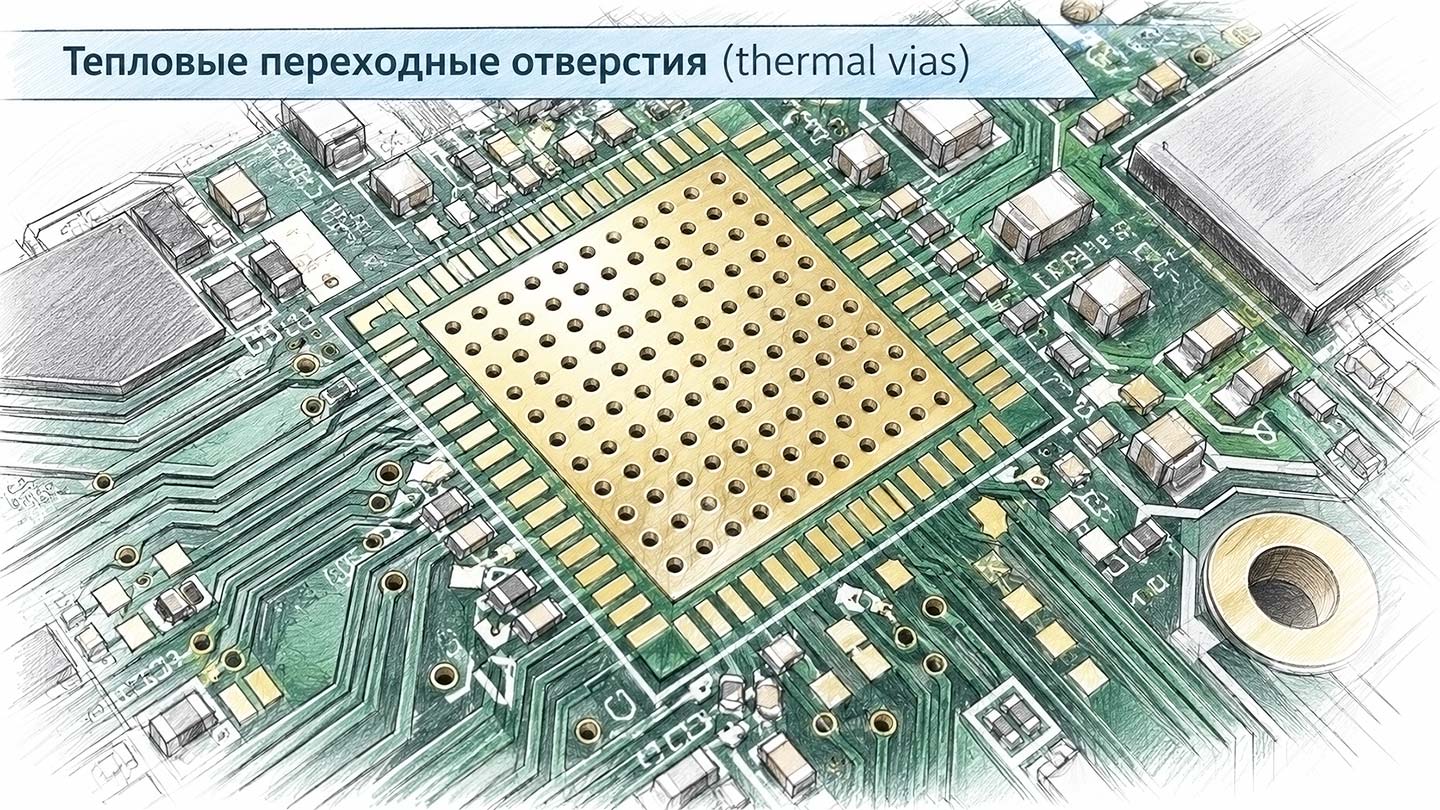

Для мощных компонентов используются тепловые переходы (thermal via) и крупные медные области. Они позволяют передавать тепло от локального источника к внутренним проводящим слоям и далее к элементам охлаждения.

Однако большое количество меди само по себе не гарантирует требуемого результата. Значение имеют тепловое сопротивление материалов, расположение переходов, конструкция контактной области, соединение с теплоотводом и условия охлаждения.

Поэтому зона вокруг мощного компонента одновременно является частью силовой цепи, теплового пути, механической конструкции и технологии изготовления. Более подробно температурные режимы и физика теплопередачи рассматриваются в разделе 10.

В сложной электронике параметры платы нельзя настраивать независимо друг от друга. Изменение одной части конструкции нередко меняет условия для нескольких других.

Эта таблица показывает характерную для сложных PCB ситуацию: электрические, тепловые, механические и производственные решения приходится согласовывать в одной конструкции.

После завершения проектирования печатная плата превращается в конкретную производственную задачу. Согласованный стек слоёв, выбранные материалы, геометрия проводников, типы переходных отверстий, толщина меди и требования к высокоскоростным цепям определяют не только конструкцию самой платы, но и условия её изготовления и контроля.

ГОСТ Р 72069-2025 устанавливает технические требования, правила приёмки и методы контроля печатных плат. IPC-6012F связывает характеристики готовой жёсткой платы с материалами, конструкцией, металлизацией, поверхностным покрытием, отверстиями и другими элементами.

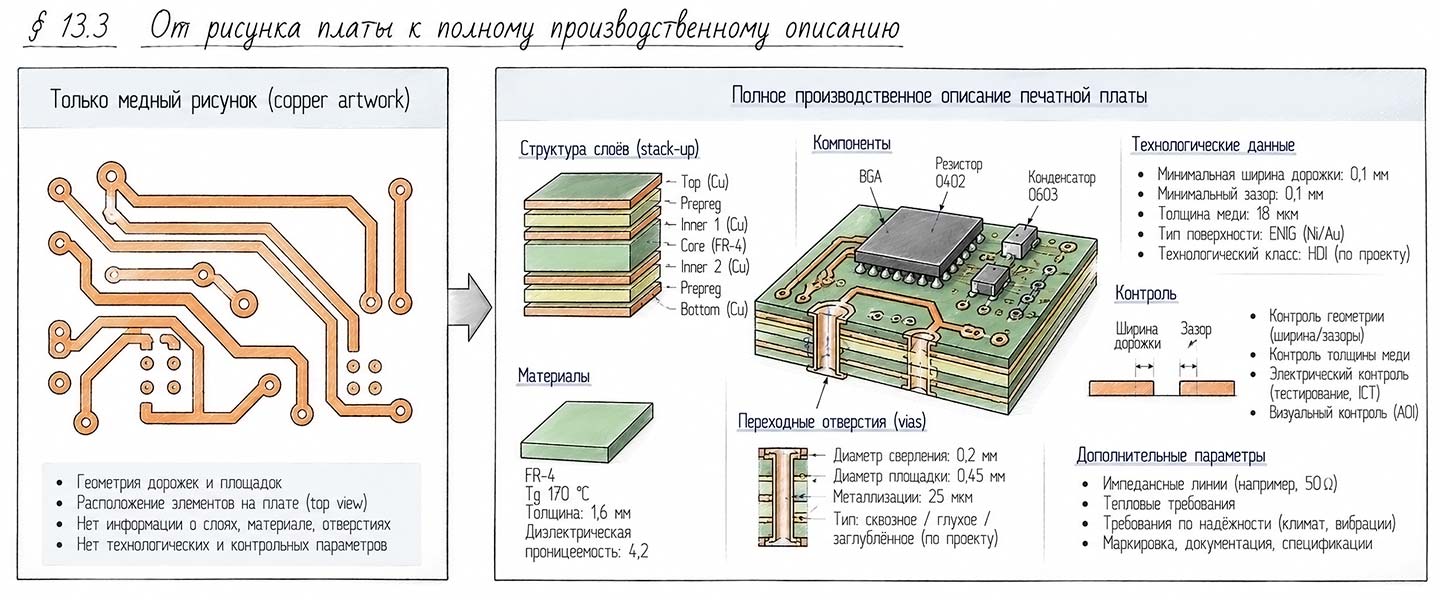

При этом комплект производственных данных описывает не просто рисунок проводников. За отдельными размерами и допусками стоят вполне конкретные электрические, механические и тепловые требования изделия.

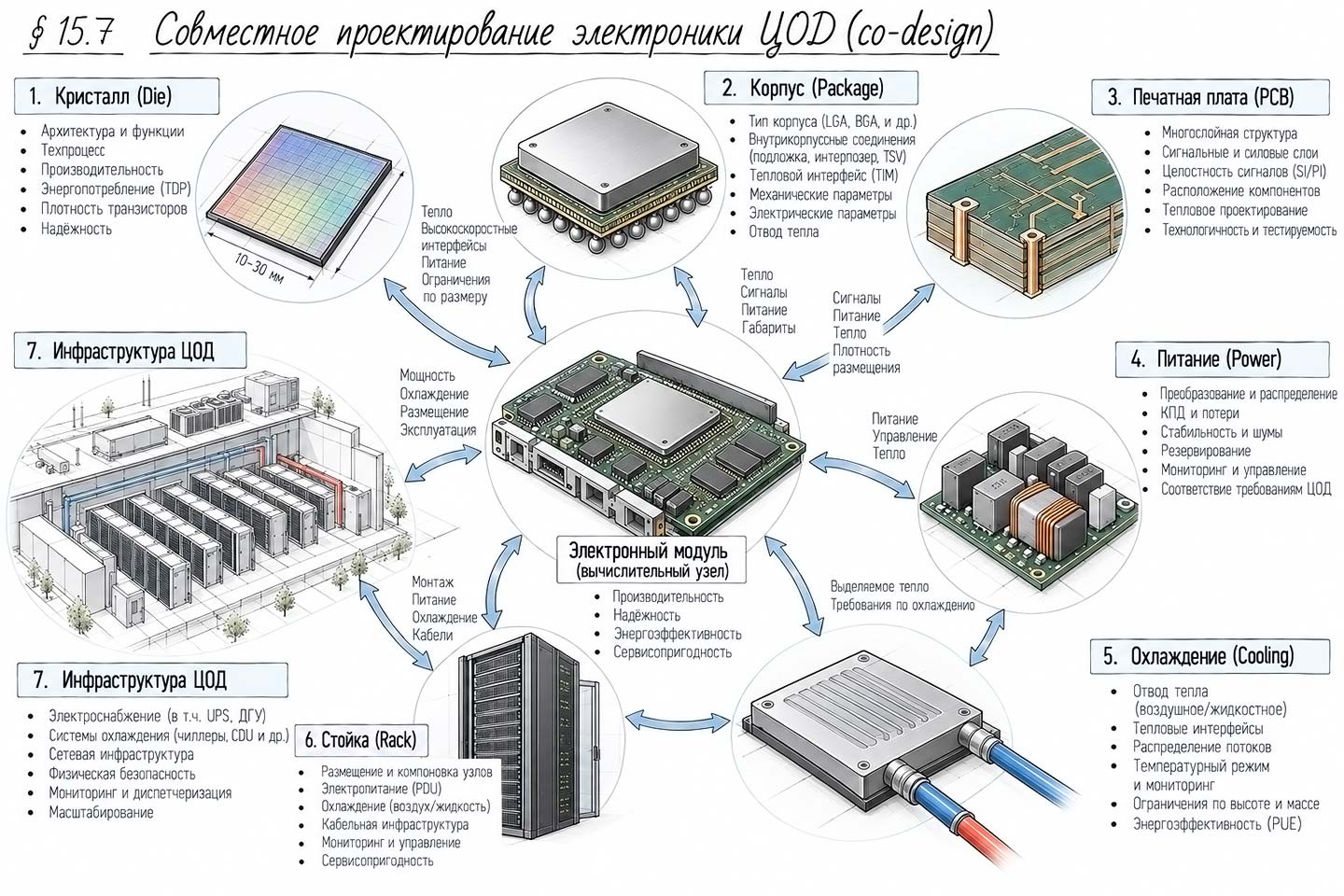

Сервер задаёт вычислительную нагрузку, система хранения — состав интерфейсов и соединений, силовая часть — требования к распределению тока, охлаждение — тепловые условия. Всё это должно одновременно поместиться в физическую конструкцию PCB.

Следующий уровень связан уже не столько с самой платой, сколько с тем, как на ней размещаются и соединяются компоненты. Здесь появляются корпуса высокой плотности, BGA, технологии монтажа и методы контроля электронной сборки.

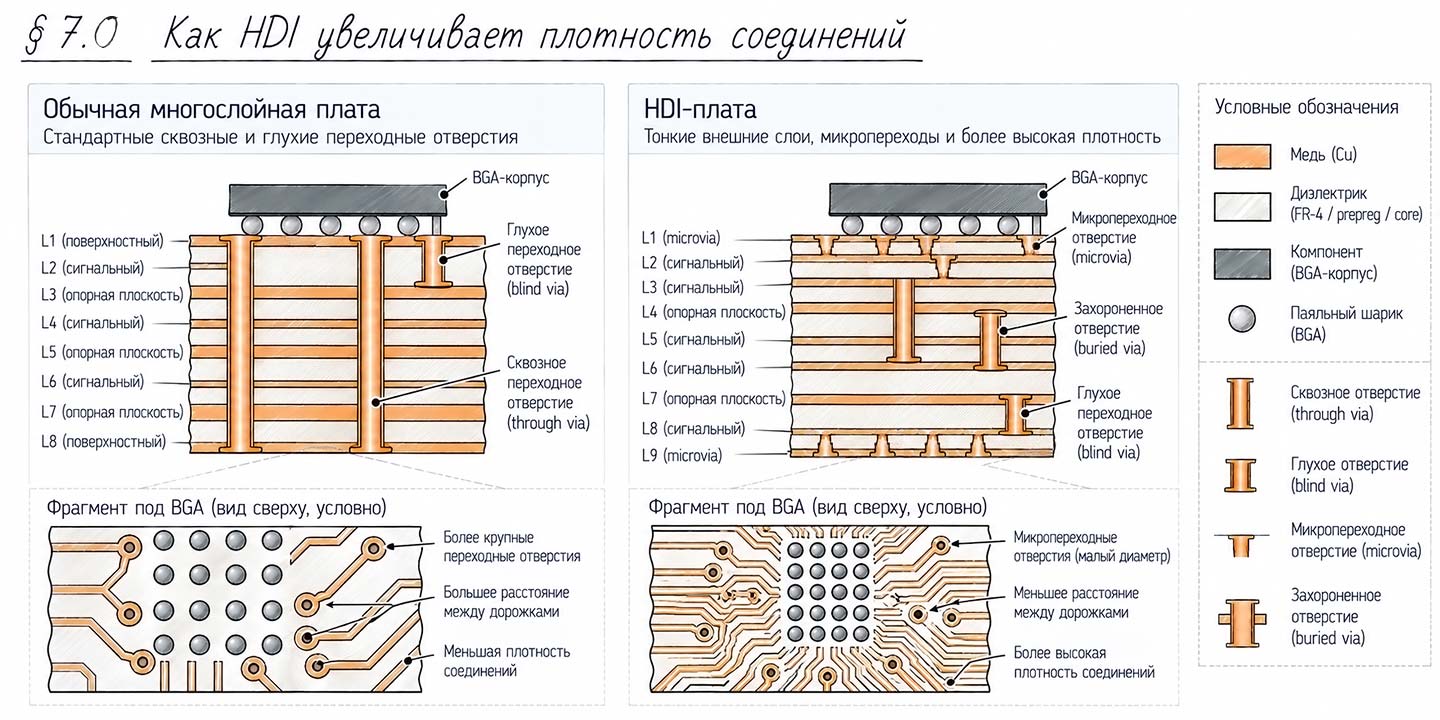

В сложной электронной аппаратуре количество соединений между компонентами может стать ограничением раньше, чем функциональные возможности самих микросхем. Процессоры, память, контроллеры и разъёмы занимают сравнительно небольшую площадь, а между ними необходимо провести множество электрических цепей. При такой компоновке одной обычной многослойной структуры может оказаться недостаточно.

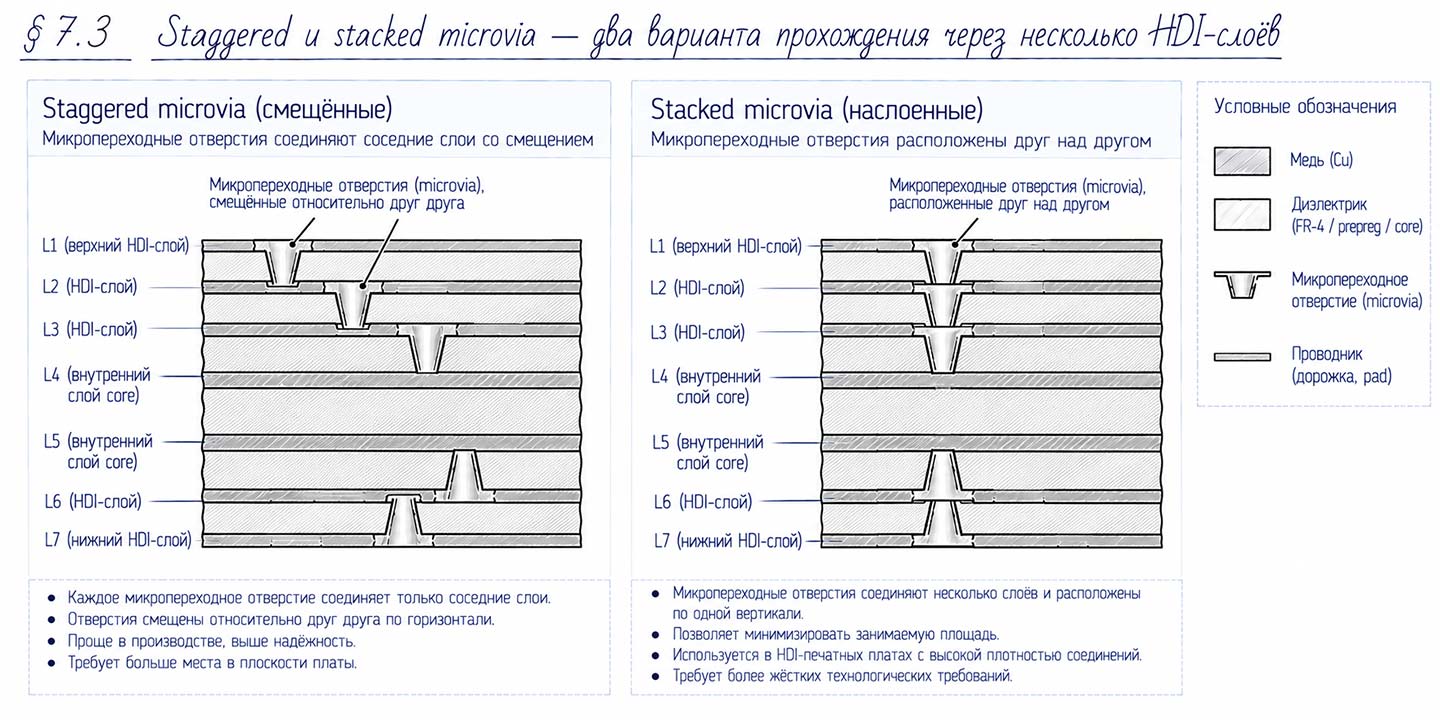

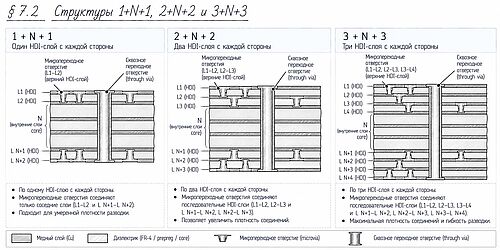

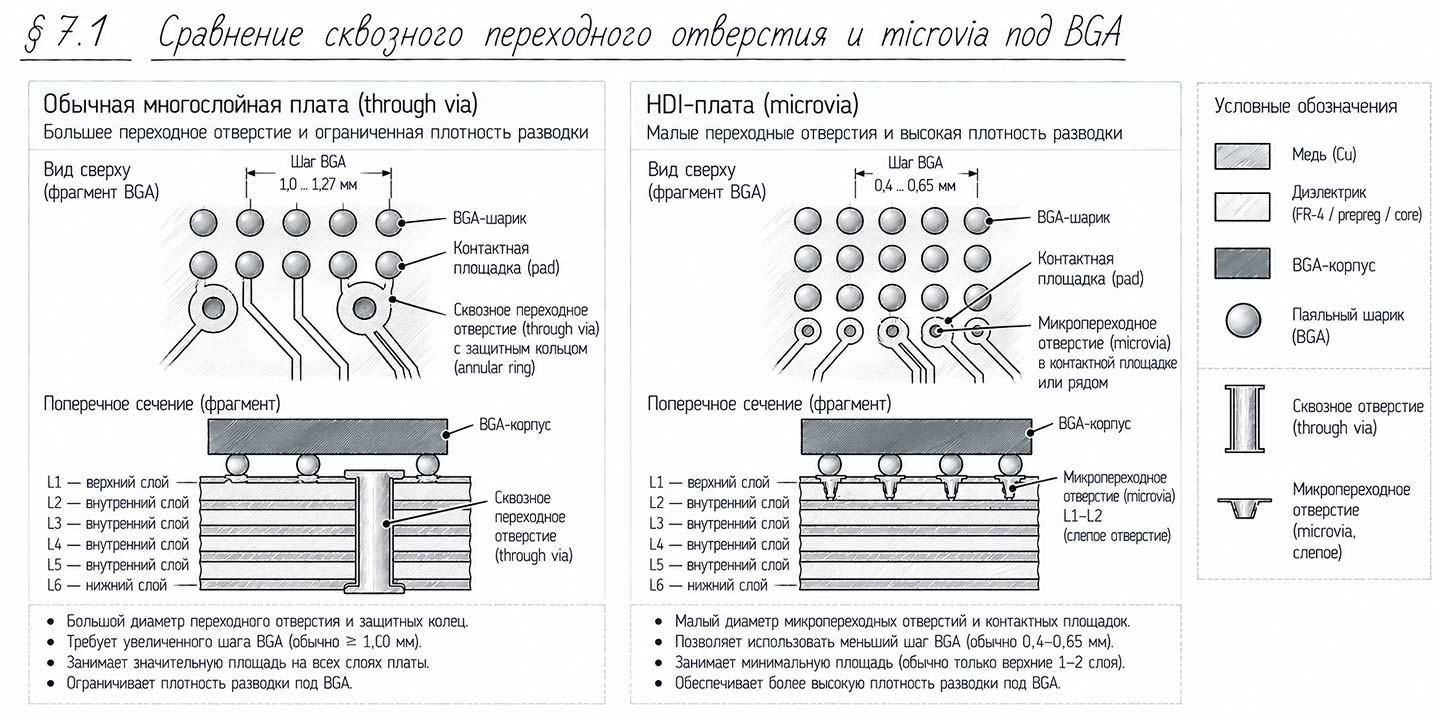

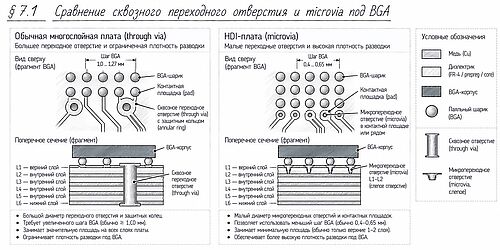

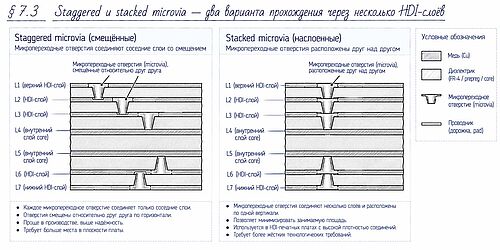

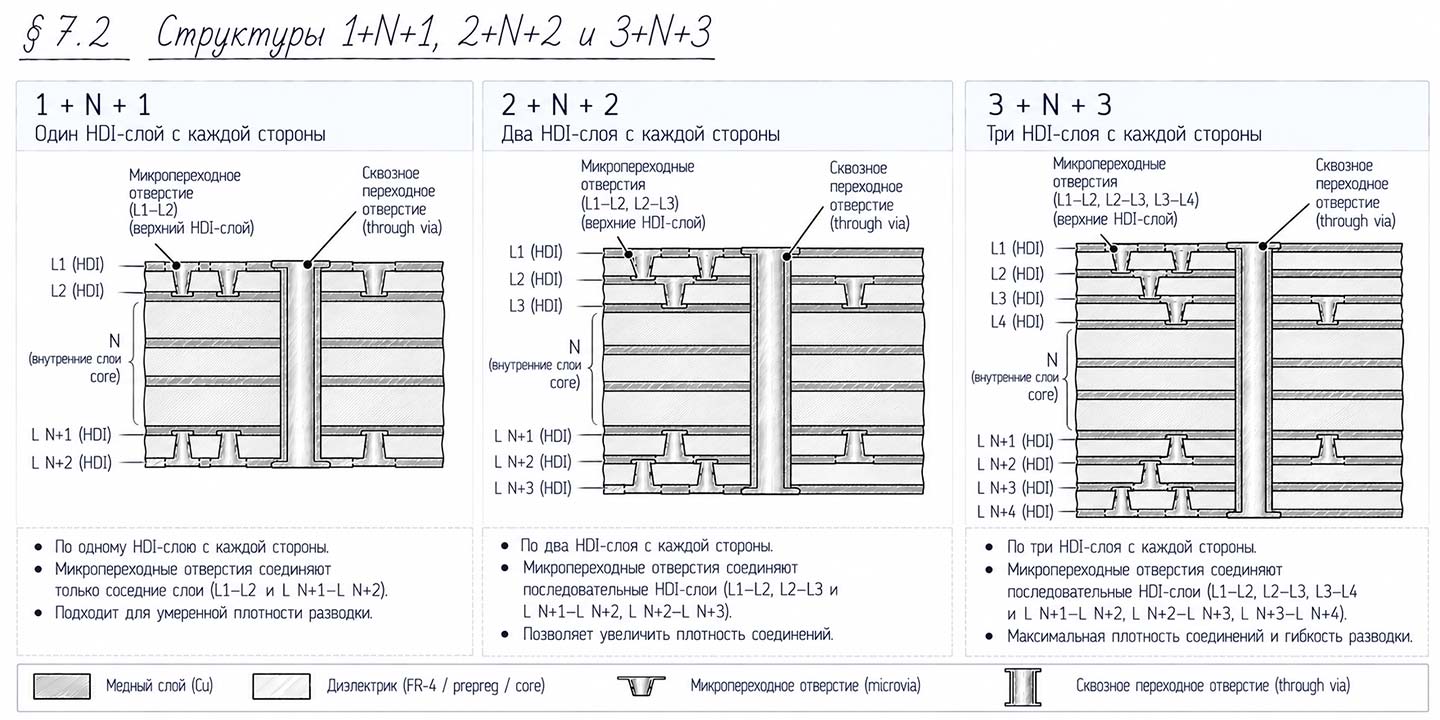

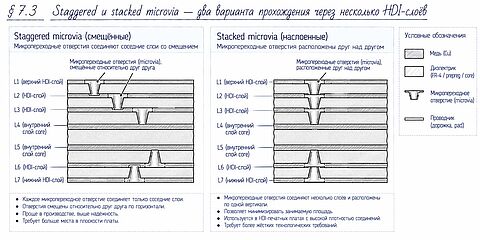

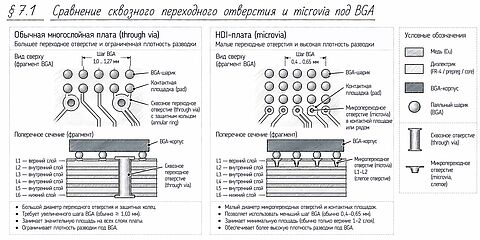

Для подобных случаев применяется технология высокой плотности межсоединений (HDI, high-density interconnect). Она позволяет увеличить число соединений на единицу площади за счёт более плотной трассировки, тонких диэлектрических слоёв, микропереходов (microvia) и различных способов соединения внутренних и наружных слоёв.

HDI используется в части серверных и сетевых плат, ускорителях вычислений, системах хранения и другой аппаратуре с высокой плотностью соединений. IPC-6012F включает многослойные платы с глухими, скрытыми и микропереходами в область требований к жёстким печатным платам.

Уменьшение размеров соединений снижает технологический запас. Смещение, которое мало заметно для крупного переходного отверстия, в микропереходной структуре может занять значительную часть доступного пространства.

Особенно важна регистрация — точное совмещение элементов, сформированных на разных технологических этапах. При последовательном наращивании положение каждого нового элемента зависит от предыдущих операций, а в stacked-конструкциях несколько соединений сходятся в одной вертикальной области.

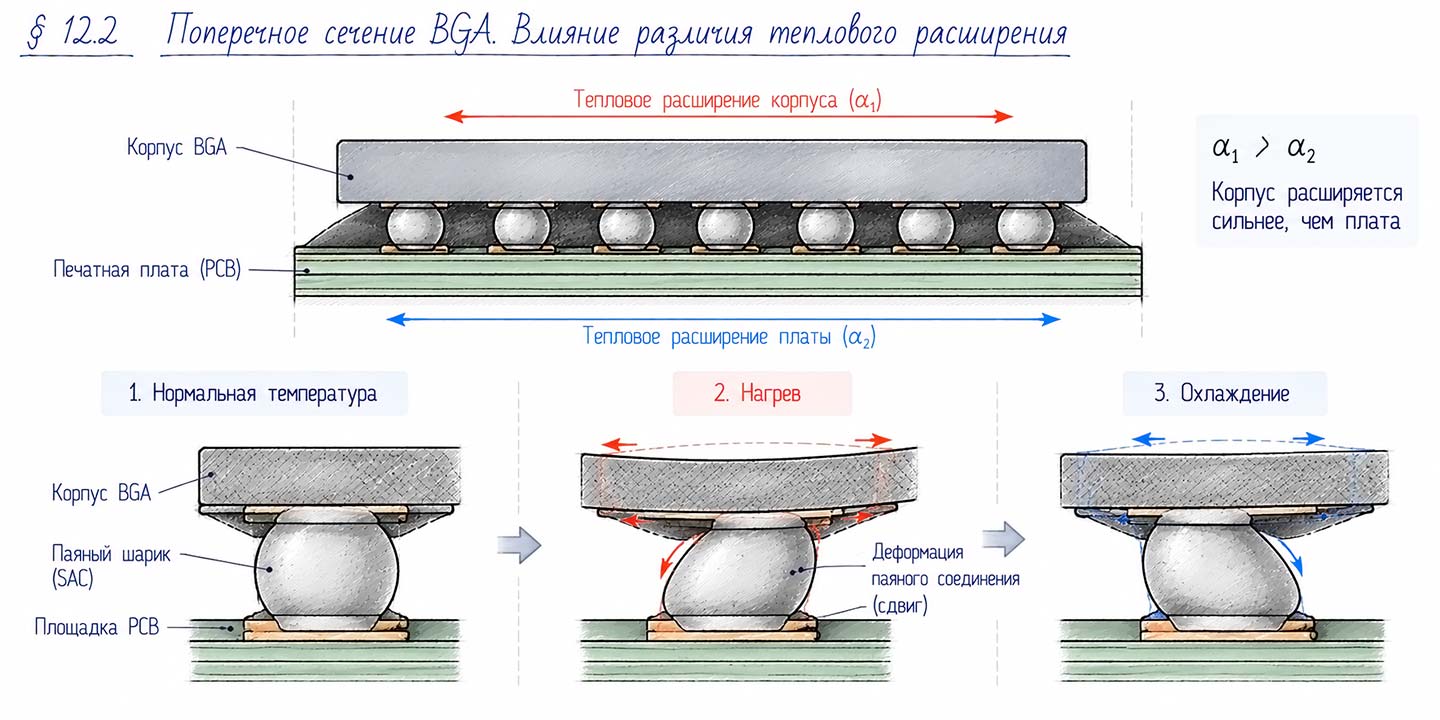

К этому добавляется механическое воздействие температурных циклов. Материалы платы и медная металлизация имеют разные коэффициенты теплового расширения, поэтому при нагреве и охлаждении в микроэлектронных соединениях возникают механические напряжения.

Проблема может проявляться не сразу. В 2018 году IPC опубликовала документ The Hidden Reliability Threat – Weak Microvia Interface и организовала дальнейшее исследование отказов, при которых дефект интерфейса microvia становился заметен во время пайки оплавлением или после термического воздействия, хотя при комнатной температуре соединение могло выглядеть работоспособным.

В ряде исследованных случаев слабой оказывалась область между микропереходом и целевой площадкой. Последующее тепловое воздействие увеличивало механическую нагрузку на это соединение и могло привести к его разрушению.

Поэтому для HDI внешний вид готовой платы не даёт полной картины. В сложных конструкциях приходится учитывать качество внутренних межслойных соединений и механизмы отказа, которые проявляются только после определённых воздействий. IPC-6012F включает требования и методы оценки, относящиеся к сложным структурам microvia и microsection evaluation.

Для производителя HDI означает изменение самого технологического маршрута. Последовательное наращивание добавляет технологические циклы, малый размер переходов требует соответствующего способа формирования, а via-in-pad может потребовать заполнения отверстий и получения плоской поверхности под компонентом.

Отдельное значение имеет металлизация. Для работы микроперехода необходимо обеспечить требуемое качество и равномерность медного покрытия, а в сложных структурах — ещё и надёжное соединение между последовательными уровнями. В материалах IPC по технологии microvia рассматриваются, в частности, электролитическое осаждение меди, заполнение переходов, образование пустот и качество интерфейса с целевой площадкой.

Такая внутренняя структура влияет и на контроль. Часть дефектов невозможно уверенно оценить только по внешнему виду, поэтому для сложных HDI-конструкций применяются методы анализа внутренних соединений и поперечного сечения, а технологический процесс контролируется не только по конечному результату.

HDI не является обязательным свойством любой современной печатной платы. Если требуемую схему можно реализовать обычной многослойной конструкцией с допустимыми размерами и технологическими запасами, дополнительное усложнение структуры не даёт очевидного преимущества.

HDI становится необходимой там, где плотность соединений, корпуса компонентов или ограничения по площади уже не позволяют получить нужную конструкцию традиционными средствами. Для серверной электроники это может быть связано с крупными BGA-корпусами, высокой концентрацией выводов, большим количеством интерфейсов и ограниченным пространством вокруг процессоров и ускорителей.

Поэтому выбор HDI — это не отдельное решение ради уменьшения переходных отверстий. Он определяется тем, какую электрическую и механическую архитектуру необходимо реализовать на заданной площади и какими средствами конкретное производство способно её воспроизвести.

Следующий уровень — сами компоненты и их корпуса. От их геометрии и способа соединения с PCB зависят посадочные места, трассировка, технология монтажа и возможности контроля.

Электрическая схема описывает компонент через его выводы и связи, а на производстве приходится иметь дело уже с физическим корпусом (package), для которого требуется сформировать конкретное посадочное место.

Для поверхностного монтажа геометрия контактных площадок PCB, расстояния между ними, зазоры и конфигурация паяльной маски влияют на формирование паяного соединения. IPC-7351 исторически устанавливал общие требования к геометрии посадочных мест компонентов поверхностного монтажа, однако сейчас имеет статус No Longer Maintained; более новым руководством IPC является IPC-7352.

При разработке конкретной платы используются и рекомендации производителя компонента: размеры корпуса, контактных площадок, отверстий, зазоров и другие параметры. Поэтому посадочное место определяется не простой проекцией корпуса на поверхность платы, а условиями будущего монтажа и контроля.

Для серверных процессоров принципиально различаются корпуса, устанавливаемые в сокет, и корпуса для непосредственной пайки.

В документации Intel для семейства Xeon 6 перечислены варианты FCLGA4710, LGA7529-1 и FCBGA5026. LGA-корпус устанавливается в совместимый сокет, тогда как BGA-вариант соединяется с платой непосредственно массивом паяных контактов.

Для PCB это два разных конструктивных решения. В LGA используется сложный механический разъём с большим количеством контактов и отдельным массивом площадок на плате. В BGA сокет отсутствует, зато сами соединения скрыты под корпусом и становятся частью технологии монтажа и контроля.

IPC-7095E рассматривает конструкции с BGA и FBGA, включая вопросы проектирования, сборки, инспекции, ремонта и надёжности.

Для производства различие возникает уже на уровне оборудования и технологического маршрута: меняются требования к посадочным местам, установке, нагреву, контролю и возможностям ремонта.

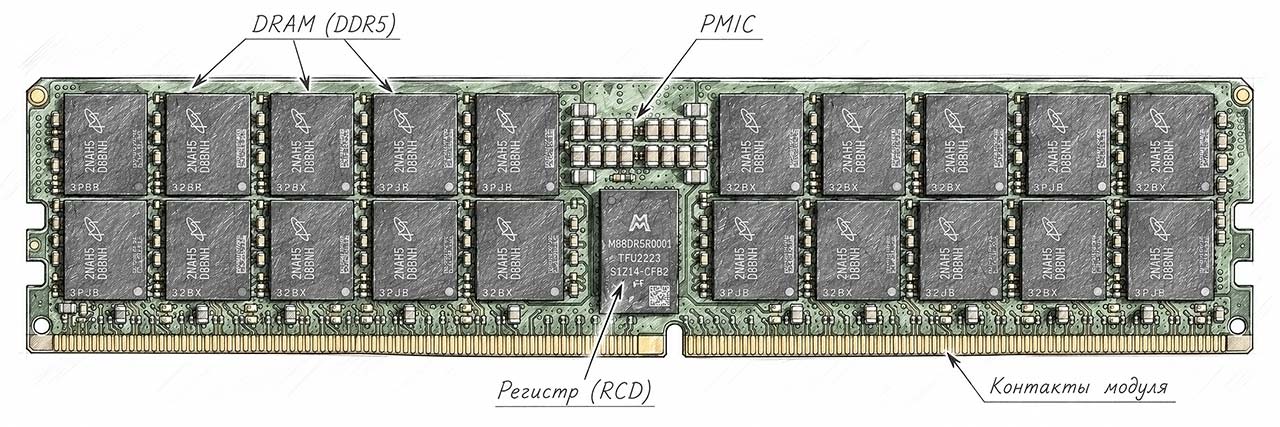

В сервере оперативная память обычно представлена модулем DIMM. На нём размещаются микросхемы DRAM, а сам модуль подключается к материнской плате через разъём.

Широко применяются RDIMM (registered dual in-line memory module). Между контроллером памяти и DRAM в таком модуле находится регистр, буферизующий определённые управляющие и адресные сигналы. Это снижает электрическую нагрузку на контроллер памяти и позволяет использовать конфигурации с большим объёмом памяти.

Современный DDR5 RDIMM сам является сложным электронным изделием. На таких модулях устанавливаются дополнительные микросхемы управления питанием; Micron, например, указывает применение PMIC непосредственно на серверных DDR5-модулях.

В результате электрическая граница проходит через несколько уровней: процессор, разъём памяти, PCB, модуль DIMM и расположенные на нём компоненты. Каждый переход добавляет свои контактные и электрические параметры.

BGA особенно характерен для серверной и высокопроизводительной электроники благодаря высокой плотности контактов. Они располагаются не по периметру корпуса, а в виде матрицы под ним, что позволяет получить большое количество соединений на ограниченной площади.

Обратная сторона такой компоновки — контакты скрыты от прямого визуального наблюдения. Поэтому результат зависит от согласованной работы нескольких операций: геометрии контактных площадок, конструкции трафарета, объёма припоя, точности установки и профиля нагрева. Для оценки скрытых соединений могут потребоваться специальные методы контроля.

IPC-7095E рассматривает BGA как совместную задачу проектирования и производства, включая паяные соединения, инспекцию, ремонт и надёжность.

Между корпусом компонента и платой существует промежуточный уровень — посадочное место.

Его геометрия задаёт положение компонента и условия формирования паяного соединения. При разработке учитываются размеры корпуса, нанесение паяльной пасты, тепловой режим, допуски изготовления платы, точность установки и возможности контроля.

Для BGA, QFN и других корпусов высокой плотности это особенно заметно: небольшое изменение геометрии может изменить объём припоя или форму соединения, а особенности конструкции определяют доступность последующей инспекции.

Поэтому посадочное место фактически является частью технологической модели будущей сборки.

До установки компонентов необходимо подготовить поверхность платы, паяльную пасту, трафарет и оборудование.

Паяльная паста представляет собой смесь металлического порошка и флюса. IPC-J-STD-005B устанавливает требования к её характеристикам и методам испытаний и связан с требованиями к флюсам и припойным сплавам.

При нанесении через трафарет на каждой контактной площадке формируется заданный объём пасты. Для плотного монтажа задача усложняется тем, что один и тот же процесс должен работать с площадками очень разного размера.

Результат пайки определяется совокупностью факторов, а не одной температурой печи или составом припоя. На него влияют размеры и форма компонентов, геометрия контактных площадок, объём паяльной пасты, масса меди на участке платы, тепловая масса компонента, соседние элементы и профиль нагрева.

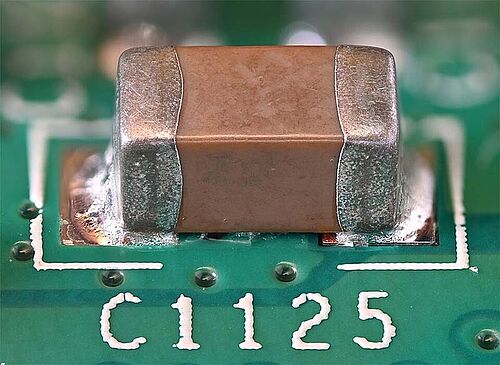

Большой разъём и небольшой керамический конденсатор, установленные на одной плате, во время нагрева ведут себя по-разному. Поэтому профиль оплавления приходится подбирать с учётом всего набора компонентов и конкретной конструкции платы.

IPC-7530B предназначен для температурного профилирования массовой пайки, включая процессы оплавления и пайки волной.

На серверной плате эта задача дополнительно осложняется сочетанием BGA, массивных разъёмов, большого количества пассивных компонентов и мощных элементов питания.

IPC-7525 посвящён конструкции трафаретов, а IPC-7527 — процессу нанесения паяльной пасты.

После нанесения пасты компоненты устанавливаются на заданные позиции, затем плата проходит нагрев. Во время оплавления припой расплавляется и формирует электрические и механические соединения между компонентами и PCB.

IPC J-STD-001J устанавливает требования к материалам, методам и процессам пайки электронных сборок и связывает качество паяных соединений с управлением процессом.

После установки компонентов PCB превращается в печатный узел, и теперь необходимо проверять уже не только исходную плату, но и множество сформированных соединений.

Часть дефектов можно обнаружить оптическим контролем, для других применяются рентгеновские методы. Электрические соединения проверяются отдельными средствами, а работоспособность всей сборки — функциональными испытаниями.

IPC-A-610J содержит критерии приёмки электронных сборок, тогда как IPC J-STD-001J устанавливает требования к материалам и процессам пайки. Эти документы решают разные, но взаимосвязанные задачи: один задаёт критерии приемлемости готовой сборки, другой — требования к самому процессу и паяным соединениям.

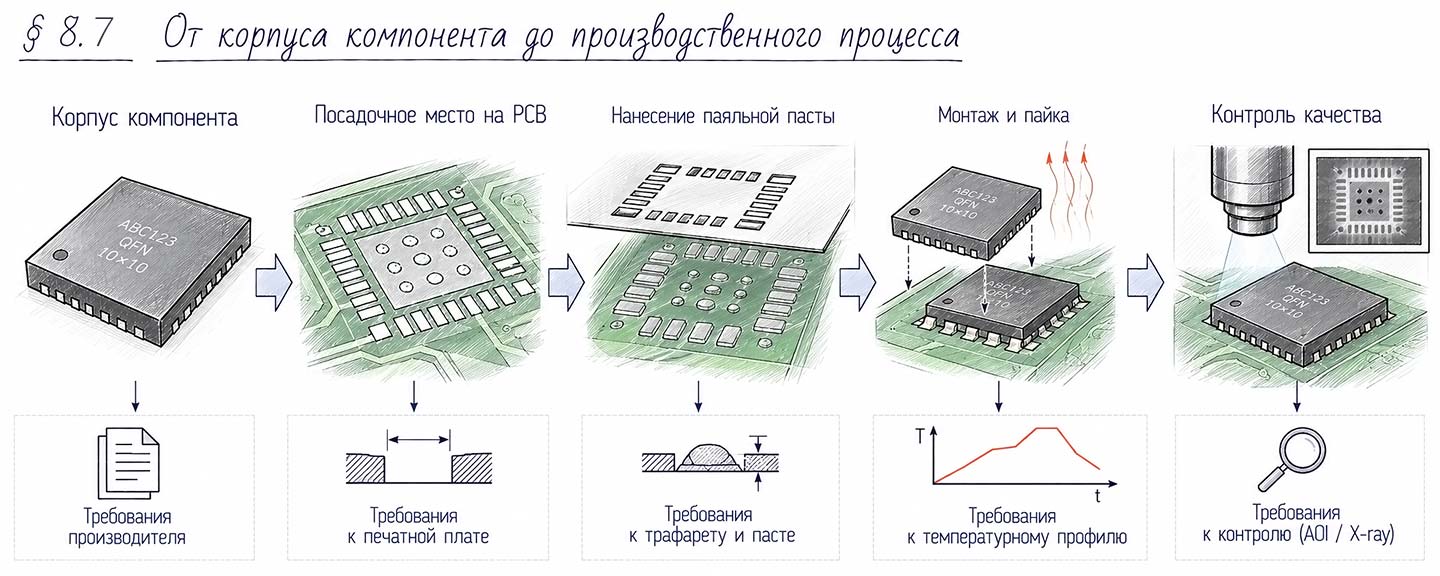

В результате производственная цепочка выглядит так:

компонент → корпус → посадочное место → нанесение припоя → установка → оплавление → паяное соединение → контроль.

На этом уровне особенно хорошо видно, почему компонент нельзя рассматривать как независимую деталь. Геометрия корпуса определяет посадочное место, количество контактов влияет на трассировку, тепловые характеристики связаны с конструкцией платы, а способ соединения определяет технологию монтажа и методы контроля.

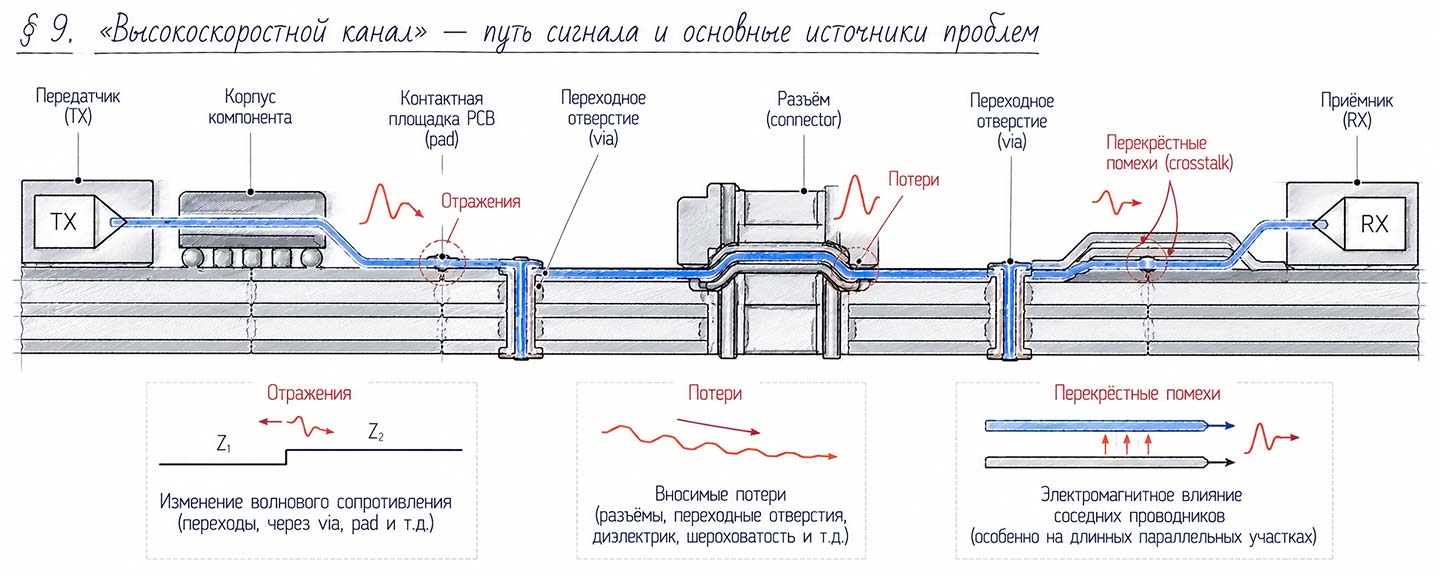

На низких скоростях соединительный проводник удобно представлять как элемент с некоторым сопротивлением. Но цифровой сигнал меняется за конечное время, а его фронт содержит широкий спектр частот.

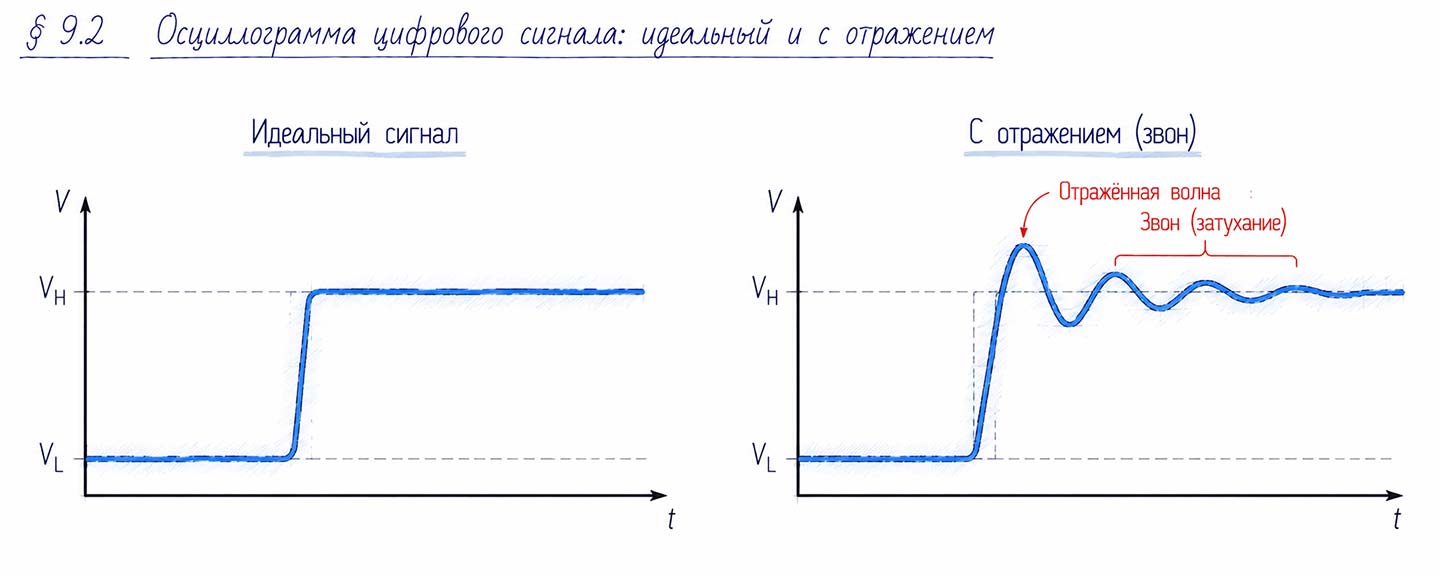

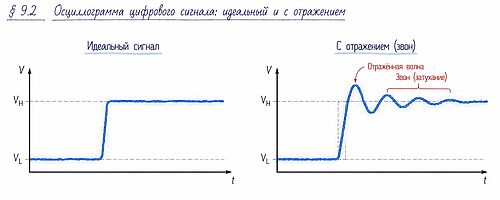

Когда время распространения сигнала по соединению становится заметной долей времени его нарастания, разные точки проводника уже нельзя считать электрически связанными мгновенно. Сигнал распространяется по линии, и её распределённые свойства начинают влиять на форму импульса.

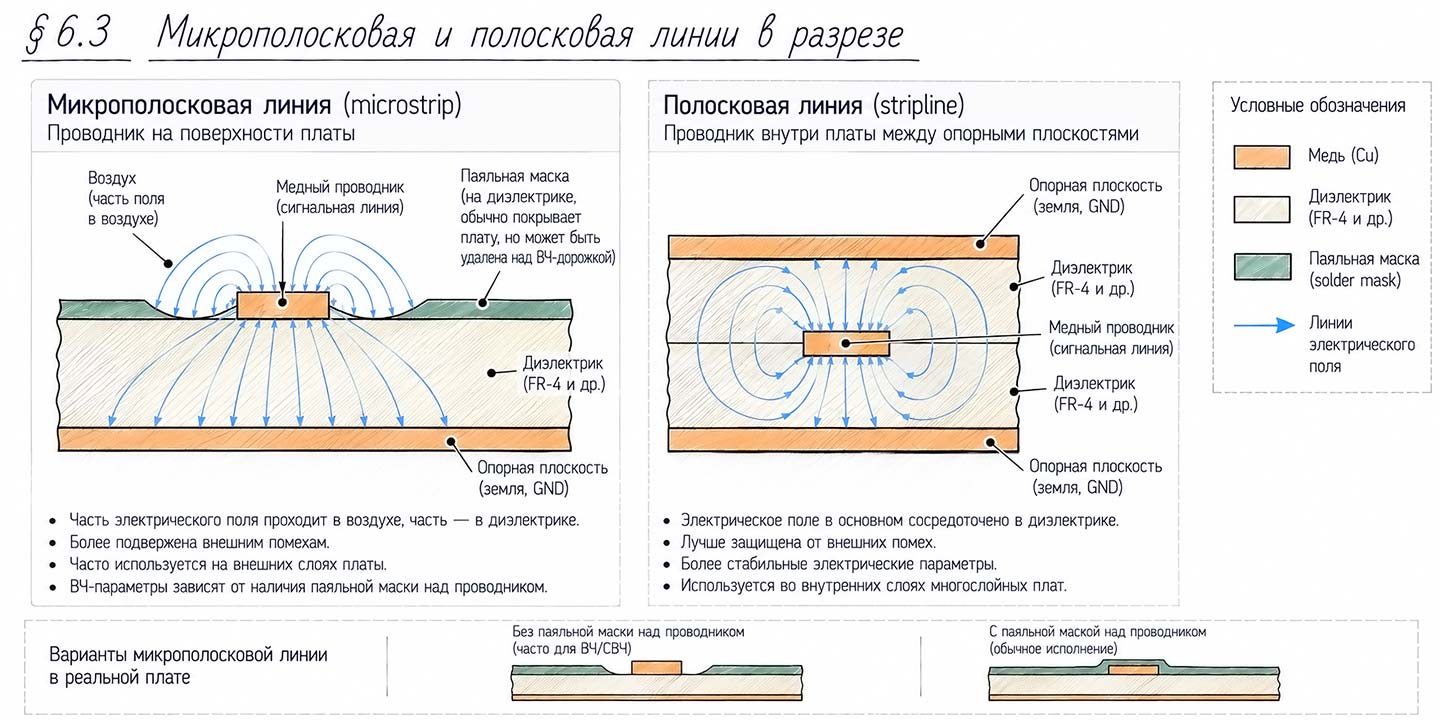

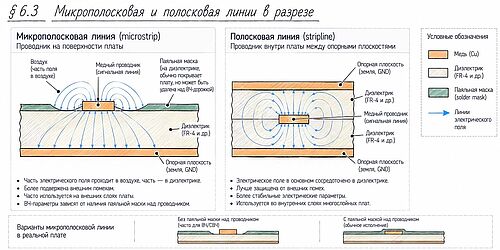

В этом случае печатный проводник рассматривается как линия передачи (transmission line). Для идеализированной однородной линии характеристический импеданс выражается через распределённые индуктивность и ёмкость:

Z₀ = √(L / C)

Реальная печатная линия сложнее этой модели, но зависимость показывает основной принцип: импеданс определяется геометрией проводника, расстоянием до опорных слоёв и свойствами диэлектрика.

Howard Johnson и Martin Graham подробно рассматривают переход от сосредоточенной модели к модели линии передачи, включая влияние времени нарастания, длины соединения, отражений, переходных отверстий и разъёмов. Eric Bogatin рассматривает эти же эффекты в контексте целостности сигнала и питания.

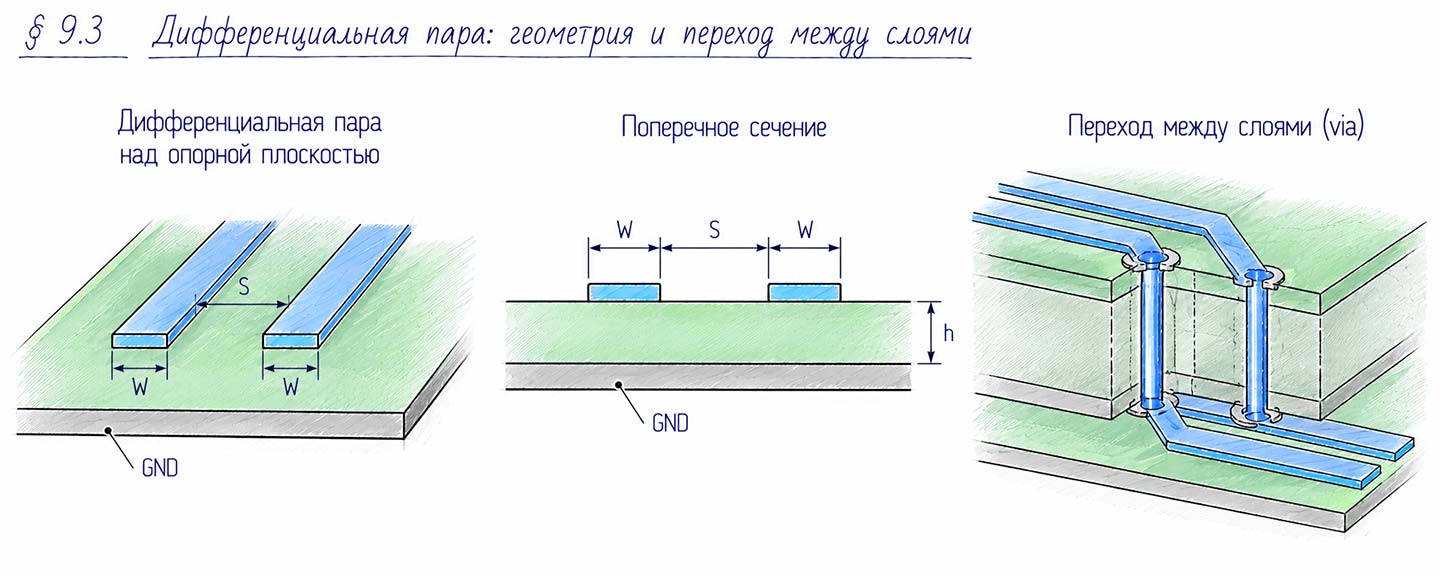

Переход с одного слоя платы на другой кажется простой геометрической операцией, но для высокоскоростного канала он становится частью электрической конструкции.

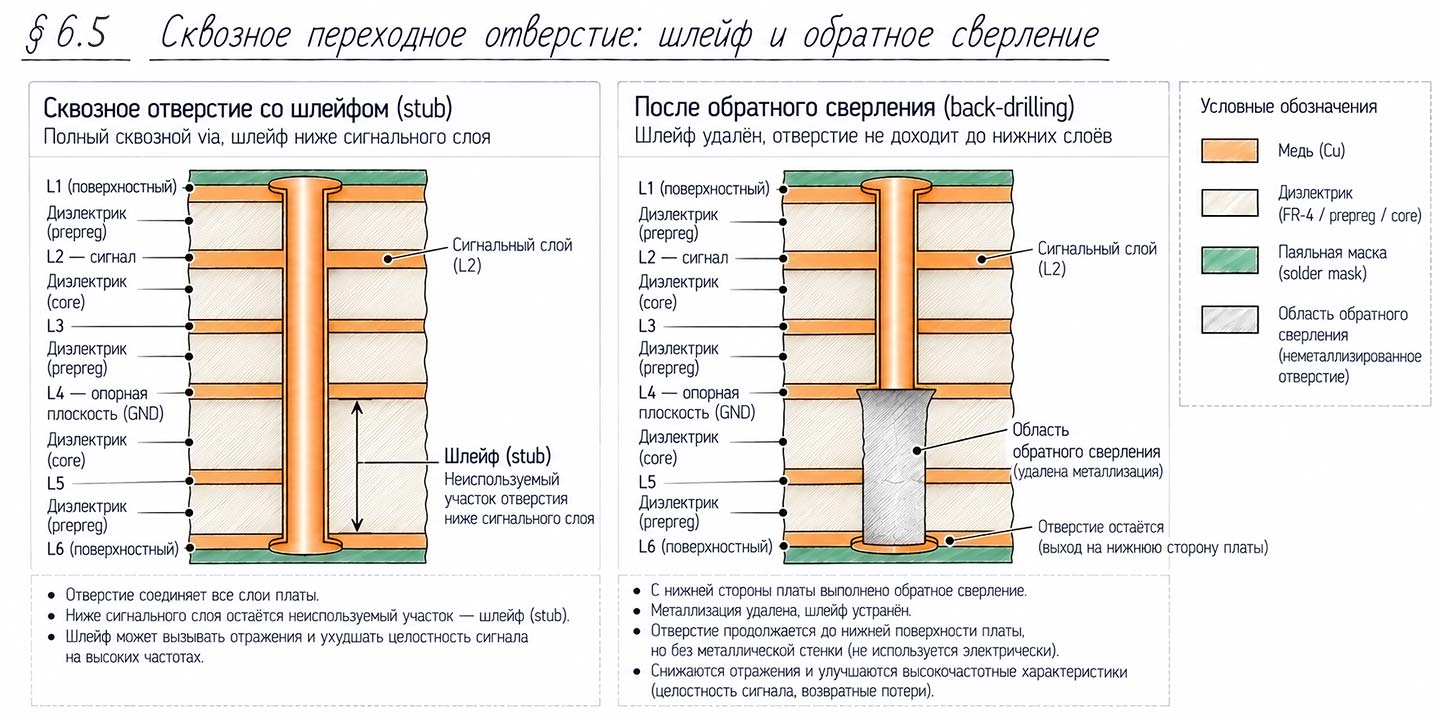

Сквозное переходное отверстие проходит через всю толщину платы. Если сигнал использует только часть его длины, оставшийся участок образует паразитный отросток — шлейф (stub). С ростом быстродействия длина такого участка начинает иметь самостоятельное электрическое значение и может стать источником отражений.

Один из способов уменьшить его влияние — обратное сверление (back-drilling), при котором ненужная часть металлизированного отверстия удаляется после формирования многослойной структуры. В сложных платах применяются также глухие и скрытые отверстия, включая микропереходы.

Таким образом, одно и то же переходное отверстие выполняет сразу две разные функции в зависимости от уровня рассмотрения: на уровне конструкции PCB оно соединяет слои, а в высокоскоростном канале является частью линии передачи.

При проектировании высокоскоростной платы недостаточно рассчитать участок медной трассы между двумя микросхемами. Если сигнал выходит с платы через разъём, параметры соединителя становятся частью общего канала.

Внутри разъёма находятся металлические контакты, диэлектрические элементы, зазоры и переходы между различными геометриями. Каждый из этих элементов имеет собственные паразитные параметры.

Поэтому высокоскоростной разъём должен одновременно обеспечивать механическую фиксацию и заданные электрические характеристики. Это особенно заметно в серверном оборудовании при соединении материнских плат с ускорителями, сетевыми модулями, накопителями и другими платами.

Howard Johnson подробно рассматривает влияние паразитной ёмкости, индуктивности, дифференциальной передачи и конструкции высокоскоростных соединителей на параметры канала.

PCI Express хорошо показывает, как рост скорости постепенно переносит ограничения с логического интерфейса на его физическую реализацию.

PCIe 5.0, выпущенный в 2019 году, использует скорость 32 GT/s на линию. PCIe 6.0 увеличил её до 64 GT/s и перешёл на PAM4, добавив FEC и передачу данных в режиме FLIT. PCIe 7.0, официально выпущенный 11 июня 2025 года, увеличил скорость ещё вдвое — до 128 GT/s на линию.

GT/s нельзя механически переводить в гигабиты в секунду. Этот показатель обозначает число передач в секунду, а количество битов на символ зависит от способа сигнализации. NRZ передаёт один бит на символ, тогда как PAM4 использует четыре уровня и кодирует два бита на один символ.

Переход на PAM4 позволяет увеличить количество передаваемой информации за один символ, но одновременно уменьшает разницу между уровнями напряжения и повышает требования к качеству канала.

PCIe 7.0 ориентирован, в частности, на серверы, гипермасштабируемые ЦОД, высокопроизводительные вычисления и системы искусственного интеллекта. PCI-SIG также развивает оптические варианты PCIe для увеличения дальности соединений.

При этом наличие спецификации не означает автоматической работы конкретного сервера на соответствующей скорости. Реальная поддержка определяется процессорами, коммутаторами, устройствами и всей физической конструкцией канала.

Помимо отражений в канале возникают потери. Сигнал ослабляется при прохождении по проводнику, часть энергии поглощается диэлектриком, а на высоких частотах проявляется зависимость электрических параметров от частоты.

Дополнительные неоднородности возникают в переходных отверстиях, разъёмах и местах изменения геометрии. В результате сигнал на входе приёмника отличается от сформированного передатчиком.

Для многогигабитных последовательных каналов это уменьшает запас по ошибке и ограничивает допустимую длину и сложность соединения. Поэтому материал платы, геометрия проводников, структура слоёв, переходные соединения и разъёмы рассматриваются как элементы одного канала.

В предыдущем разделе уже были приведены Panasonic MEGTRON 6 и Rogers RO4003C как примеры материалов с опубликованными электрическими характеристиками. Для высокоскоростной линии их выбор определяется конкретными требованиями к потерям, конструкции и технологии изготовления.

Расчёт и моделирование не заменяют измерений. При разработке высокоскоростной системы используются моделирование, измерения во временной и частотной области, анализ параметров канала и проверка готового изделия.

Осциллограф позволяет исследовать форму сигнала во времени, анализатор цепей — измерять S-параметры и оценивать поведение высокочастотного тракта, а TDR — видеть изменения импеданса вдоль линии.

Есть и ещё одна тонкость: измерительная система сама становится частью электрической схемы. Щуп обладает собственной ёмкостью и индуктивностью, а длинный провод заземления способен добавить заметную паразитную индуктивность и изменить наблюдаемую форму импульса.

Поэтому результат измерения нужно оценивать вместе со способом его получения. Johnson и Graham отдельно рассматривают влияние измерительного оборудования на высокоскоростные цепи, включая паразитные эффекты щупов и особенности измерения последовательных каналов.

После проектирования требования к каналу превращаются в конкретные производственные параметры. Заданный импеданс требует воспроизводимой геометрии проводников и диэлектрических промежутков; высокоскоростные переходы между слоями — контроля конструкции и положения отверстий; при back-drilling необходимо удалить определённую часть металлизированного отверстия, не повредив рабочую структуру.

Если применяются материалы с малыми потерями, они становятся частью согласованной конструкции многослойной платы. При использовании высокоскоростных разъёмов и BGA контроль распространяется и на переход между компонентом и PCB.

Внешне безупречная плата при этом может иметь электрические параметры, не соответствующие заданному каналу. Поэтому визуальный контроль и проверка геометрии дополняются электрическими измерениями тех линий, для которых такие параметры нормируются.

Высокая скорость постепенно превращает геометрию в электрический параметр: ширина проводника входит в расчёт импеданса, толщина диэлектрика определяет структуру линии, переходное отверстие становится частью канала, а свойства материала влияют на его потери.

Именно на этом уровне особенно ясно видна связь между проектированием и производством. Разработчик задаёт требуемое поведение канала, а изготовитель должен воспроизвести физическую конструкцию с такой точностью, чтобы оно сохранилось в готовой плате.

Высокоскоростные линии при этом соседствуют на одной PCB с силовыми преобразователями, большими токами и источниками тепла. Поэтому дальше возникает уже другая группа связанных задач — целостность питания и электромагнитная совместимость.

Электронные компоненты не просто потребляют электрическую энергию — значительная её часть в итоге превращается в тепло. Для вычислительной техники это особенно заметно: практически вся мощность, подведённая к серверному процессору, памяти, накопителю или силовому преобразователю, в конечном счёте должна быть отведена в окружающую среду.

Поэтому тепловое проектирование электронной аппаратуры связано не столько с выбором самого радиатора или вентилятора, сколько с построением непрерывного пути отвода тепла от конкретного источника до системы охлаждения ЦОД. На каждом участке этого пути имеют значение материалы, геометрия, площадь контакта, качество соединений и условия эксплуатации.

Температура электронного компонента не равна температуре воздуха вокруг него. Между активной областью полупроводника и окружающей средой существует тепловой путь, состоящий из нескольких последовательно соединённых участков.

Для типового компонента тепло может передаваться от кристалла через корпус, тепловой интерфейс, паяное соединение и печатную плату либо через верхнюю поверхность корпуса непосредственно в теплоотвод.

Чем выше тепловое сопротивление отдельных участков, тем больше разность температур при одной и той же рассеиваемой мощности:

Rₜₕ = ΔT / P,

или

ΔT = P × Rₜₕ.

В реальной конструкции суммарное тепловое сопротивление можно представить как последовательность нескольких составляющих:

Rₜₕ,total = R₁ + R₂ + R₃ + ... .

Например, между кристаллом и окружающим воздухом последовательно могут находиться тепловое сопротивление корпуса, теплового интерфейса, радиатора и конвективного теплообмена. В другой конструкции значительная часть теплового потока будет проходить через PCB.

Медь обладает высокой теплопроводностью и хорошо распределяет тепло по проводящим областям платы. Для одномерной теплопередачи закон Фурье можно записать как:

Q = −kA × dT/dx,

где k — коэффициент теплопроводности материала, A — площадь поперечного сечения теплового потока, dT/dx — градиент температуры.

Но печатная плата представляет собой неоднородную конструкцию: помимо медных слоёв и металлизированных отверстий, в ней присутствуют диэлектрические материалы с существенно меньшей теплопроводностью. Поэтому тепловой поток распространяется по структуре неравномерно.

Особенно важен участок перехода от небольшой области источника тепла к значительно большей площади медного слоя. Здесь возникает растекание тепла (thermal spreading), и тепловое сопротивление определяется уже не только свойствами материала, но и геометрией распространения теплового потока.

Поэтому увеличение площади меди само по себе не гарантирует низкую температуру компонента: тепло ещё должно эффективно передаться от локального источника к достаточно большой области, связанной с системой охлаждения.

Даже при равномерном охлаждении температура платы не будет одинаковой во всех точках. Рядом с мощным процессором или силовым преобразователем возникает горячая область, соединённая через материалы платы и элементы конструкции с более холодными зонами.

Такой температурный градиент имеет механические последствия. Разные материалы расширяются при нагреве с различными коэффициентами теплового расширения, причём для многослойной PCB характерно различие поведения в плоскости платы и по толщине.

При повторных нагревах и охлаждении связанных между собой материалов их деформация ограничивается механическими связями. Возникающие напряжения передаются на металлизированные отверстия, компоненты и паяные соединения.

Поэтому для электронного изделия имеет значение не только максимальная температура, но и число температурных циклов, их амплитуда и продолжительность воздействия. Крупные корпуса с большим числом контактов особенно чувствительны к различию в расширении корпуса и платы, поскольку часть возникающей деформации приходится на паяные соединения.

Аналогичный процесс происходит внутри самой PCB: циклическая температура создаёт механическую нагрузку на медную металлизацию, переходные отверстия и межслойные соединения.

Высокая температура сама по себе ещё не означает немедленный отказ. Компонент может работать в диапазоне, предусмотренном изготовителем, однако одинаковая максимальная температура не означает одинаковых условий эксплуатации.

Имеют значение продолжительность воздействия, распределение температуры, частота циклов, температурный градиент, механические ограничения и состояние конкретного компонента.

Для части кремниевых компонентов предельные температуры нормальной работы могут находиться примерно в диапазоне 85–105 °C, однако конкретное значение определяется документацией производителя и конкретным режимом изделия.

ASHRAE разделяет температурные ограничения IT-оборудования на функциональные, надёжностные и предельные, связанные с предотвращением повреждения. Поэтому способность сервера функционировать при определённой температуре ещё не означает подтверждения требуемого ресурса.

Архитектуры воздушного и жидкостного охлаждения уже рассматривались в разделе о системах охлаждения ЦОД. Здесь важен другой аспект: они отличаются прежде всего тем, на каком участке теплового пути происходит основной теплообмен.

При воздушном охлаждении тепло передаётся от компонентов и элементов конструкции воздуху, после чего воздушный поток уносит энергию. При использовании cold plate значительная часть тепла от мощного компонента передаётся непосредственно теплоносителю через теплопроводящую конструкцию.

ASHRAE рассматривает cold plate как элемент жидкостно-охлаждаемого оборудования, устанавливаемый непосредственно на процессор или другой источник высокой тепловой нагрузки. В direct-to-chip архитектуре основной тепловой поток от процессора может проходить через корпус, тепловой интерфейс и cold plate, практически не вовлекая внутренний воздух оборудования в отвод основной мощности.

Это не отменяет тепловой задачи остальных компонентов платы. Память, преобразователи питания, сетевые контроллеры, накопители и другие элементы продолжают выделять тепло и требуют собственного пути его отвода.

Способ отвода тепла необходимо учитывать ещё при выборе компонента. Если корпус рассчитан преимущественно на верхний теплоотвод, конструкция платы будет отличаться от варианта, в котором основной тепловой поток проходит через нижнюю тепловую площадку.

На серверной плате это особенно заметно в области процессора. Рядом располагаются цепи питания, модули памяти, высокоскоростные соединения и другие компоненты, поэтому тепловое решение процессорной зоны влияет на компоновку всей прилегающей области.

То же относится к силовым преобразователям. Размещение MOSFET, дросселей и конденсаторов определяется не только электрической схемой: компоненты с заметным тепловыделением должны иметь эффективный путь для распределения и отвода энергии.

Поэтому тепловой расчёт платы начинается одновременно с выбором компонентов и формированием компоновки, а не после завершения электрического проектирования.

Тепловое решение, рассчитанное только на идеальную геометрию, может оказаться нестабильным в серийном производстве. Площадь медной области имеет производственные допуски, толщина медных слоёв изменяется в пределах установленных требований, а положение и качество переходных отверстий не остаются абсолютно неизменными. Для многослойных плат добавляются допуски толщины диэлектрика и совмещения слоёв.

Чем выше тепловая плотность, тем меньше запас между расчётным и предельным состоянием. Поэтому при разработке необходимо учитывать не только номинальную конструкцию, но и чувствительность теплового режима к реальным технологическим отклонениям.

Эта связь выходит за пределы самой платы. Тепловой поток проходит через корпус оборудования, воздух или жидкость, теплообменники и далее выводится за пределы машинного зала. ASHRAE связывает тепловую конструкцию IT-оборудования с возможностями инфраструктуры ЦОД, включая температуру подаваемого воздуха или жидкости и расход охлаждающей среды.

Получается единая тепловая цепь:

источник тепла → корпус компонента → печатная плата или теплоотвод → охлаждающая среда → система удаления тепла.

Нарушение одного из участков увеличивает нагрузку на остальные. Поэтому рост тепловой плотности требует не просто более мощной системы охлаждения, а согласованного решения на уровнях компонента, PCB, электронного блока и инфраструктуры ЦОД.

Современные исследования показывают, что эта задача постепенно выходит и на уровень самой микроэлектронной структуры. На IEEE International Electron Devices Meeting 2024 года была представлена концепция трёхмерных тепловых структур с использованием поликристаллического алмаза для сверхплотных интегральных систем. Это исследовательская технология, а не обычное решение для серверных PCB, но она показывает направление развития: тепловые пути всё теснее интегрируются непосредственно в архитектуру электронных систем.

Для производства такая тенденция означает необходимость согласовать геометрию платы, материалы, медные слои, переходные отверстия, корпус компонента, технологию монтажа и тепловые интерфейсы так, чтобы расчётный тепловой режим был воспроизводим не только на экспериментальном образце, но и в серии изделий.

Тепловое проектирование электронной аппаратуры поэтому начинается с распределения мощности и выбора компонентов, проходит через конструкцию корпуса, PCB и способ монтажа и заканчивается условиями эксплуатации всего электронного блока.

Высокоскоростная печатная плата одновременно является системой передачи сигналов и системой распределения электроэнергии. На одной конструкции работают процессоры, память, контроллеры, преобразователи питания, источники тактовых сигналов и интерфейсы связи, поэтому их электрические цепи связаны через питание, землю и электромагнитное поле.

Для такой платы приходится одновременно решать три взаимосвязанные задачи.

Eric Bogatin в своих работах по целостности сигнала и питания рассматривает эти области как связанные проявления одних и тех же физических процессов в электрических соединениях, цепях питания и проводящих структурах.

Для оборудования ЦОД эта взаимосвязь особенно заметна. На одной плате могут одновременно работать многогигабитные интерфейсы и силовые преобразователи с импульсными токами, поэтому изменение режима одного узла способно воздействовать на другой через общую электрическую структуру.

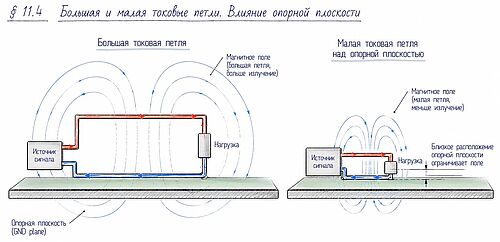

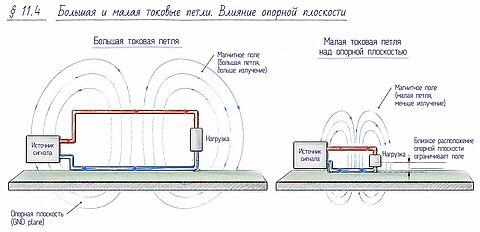

Взаимодействие между узлами происходит не только через соседние сигнальные дорожки. Если мощный потребитель резко изменяет ток, возмущение общей сети питания может попасть в другую цепь.

Для дифференциальных соединений удобно различать два вида такого воздействия. Дифференциальный шум создаёт разность напряжений между двумя проводниками и непосредственно влияет на работу приёмника. Синфазная помеха (common-mode noise) изменяет оба проводника относительно общего потенциала.

Идеальный дифференциальный приёмник способен подавлять одинаковое воздействие на оба проводника, но реальная система несимметрична. Различия в длине и геометрии проводников, переходы через разъёмы, свойства компонентов и нагрузки способны преобразовывать часть синфазной помехи в дифференциальную.

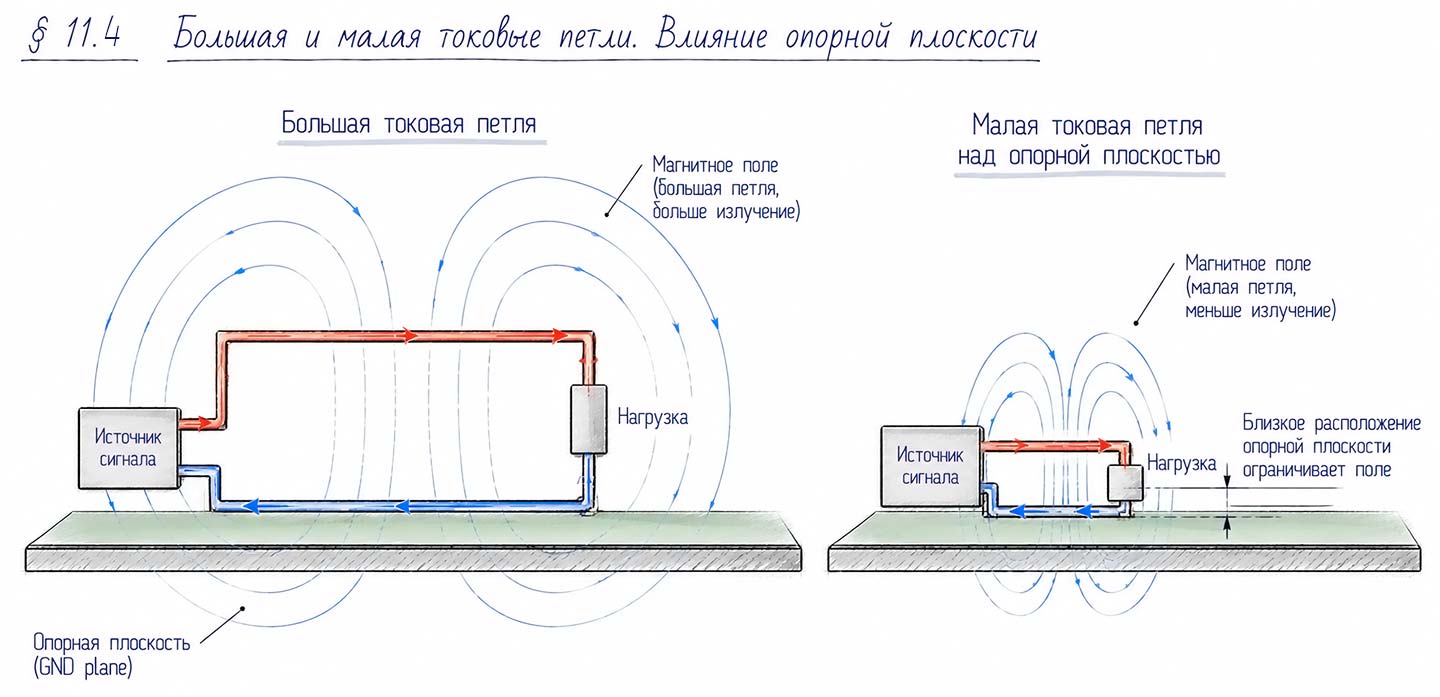

Кабель или пара проводников, по которым проходит синфазный ток, при определённых условиях могут также становиться эффективным источником электромагнитного излучения. Поэтому развязка питания, симметрия дифференциальных пар и размещение силовых цепей рассматриваются как части одной электромагнитной конструкции.

PCB не является единственным источником или проводником электромагнитных помех. Сигналы могут выходить за пределы платы через кабели, разъёмы и другие соединения, а кабель при определённых условиях способен выступать как эффективный излучающий элемент.

Поэтому корпус оборудования, экраны, фильтры, разъёмы, кабели и печатная плата рассматриваются как единая система электромагнитной совместимости.

EMC включает две взаимосвязанные задачи: оборудование не должно создавать недопустимый уровень излучаемых и проводимых помех и одновременно должно сохранять работоспособность при внешних электромагнитных воздействиях.

Для ЦОД обе стороны имеют практическое значение: оборудование работает в тесном пространственном соседстве и связано большим количеством электрических, сетевых и силовых соединений.

Например, электронный блок может сохранять работоспособность в лабораторном режиме при отсутствии сильного внешнего воздействия, но реагировать на наведённый импульс или радиочастотное поле. Возможна и обратная ситуация, когда устройство устойчиво к внешним воздействиям, но создаёт помехи для соседнего оборудования.

Электромагнитные характеристики зависят не только от исходной принципиальной схемы. Изменение геометрии проводника меняет параметры линии, изменение положения компонентов — длину токовых петель, изменение структуры слоёв — путь возвратного тока, а замена разъёма или кабеля меняет часть общего электрического тракта.

Поэтому при серийном производстве особенно важна воспроизводимость конструкции. Даже небольшое систематическое отклонение от предусмотренной геометрии способно повлиять на высокоскоростную или силовую часть платы.

Требования EMC и целостности питания должны быть связаны с конкретными технологическими параметрами PCB: геометрией проводников, структурой слоёв, положением компонентов, конструкцией переходных отверстий, разъёмами и кабельными соединениями.

В результате EMC и целостность питания нельзя рассматривать только как задачи финальных испытаний. Они закладываются в конструкцию платы, а производство должно воспроизвести эту конструкцию с достаточной точностью.

Высокоскоростной сигнал не существует независимо от питания передатчика и приёмника. Изменение напряжения питания способно менять пороги переключения, характеристики выходного каскада и форму сигнала. Одновременно переключение большого числа цифровых цепей изменяет ток потребления и создаёт возмущение в сети питания.

Возникает замкнутая физическая связь:

переключение цифровых цепей → изменение потребляемого тока → возмущение сети питания → изменение условий работы передатчиков и приёмников → изменение сигнала.

Поэтому качество питания и параметры высокоскоростного сигнала приходится рассматривать совместно.

В итоге одна плата объединяет несколько взаимодействующих электрических сред. Высокоскоростные линии требуют контролируемой геометрии и предсказуемого возвратного пути, силовая часть — низкого и предсказуемого импеданса сети питания, а EMC требует управлять токовыми петлями и путями выхода помех за пределы устройства.

Для производства это означает, что механическая точность PCB, качество монтажа, свойства материалов и электрический контроль становятся частями одного результата. Готовая плата должна не только соответствовать чертежу, но и сохранять рассчитанное электрическое поведение в составе электронной сборки.

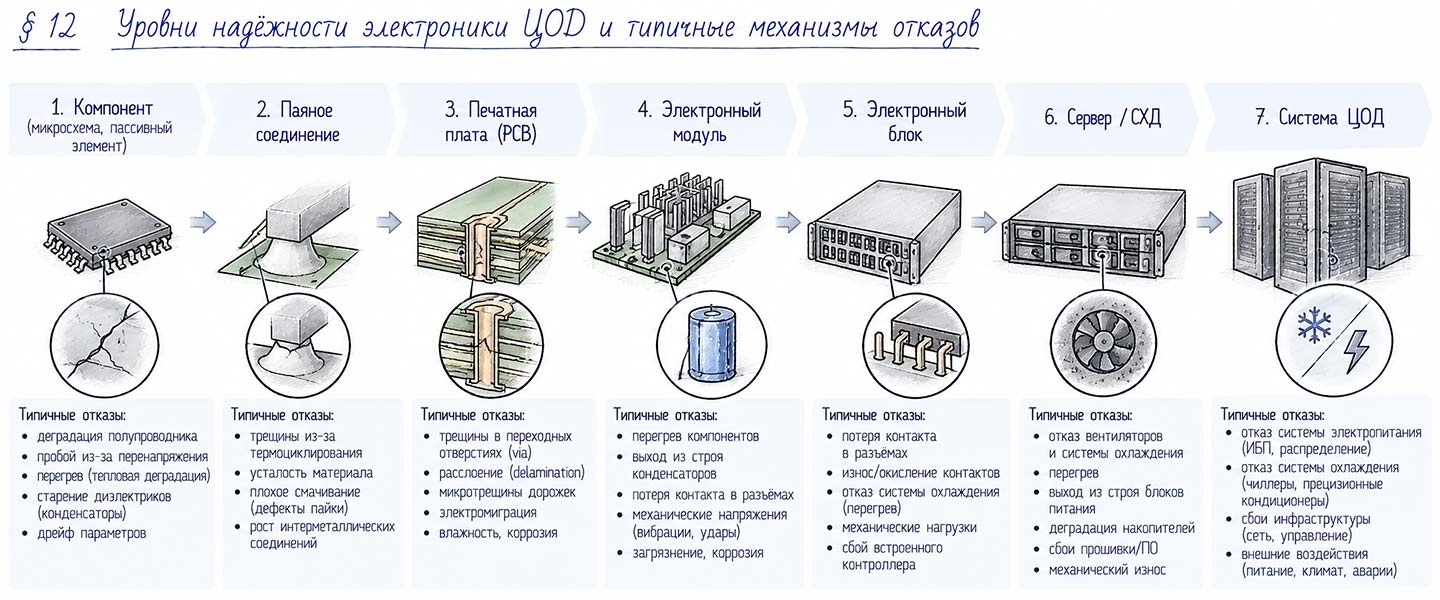

У отказа электронной аппаратуры обычно есть физическая причина: ток вызывает нагрев, различие коэффициентов теплового расширения — механические деформации, влажность создаёт условия для электрохимических процессов, механические нагрузки воздействуют на соединители и корпус, а длительные токовые нагрузки ускоряют деградацию проводников и силовых компонентов.

Для электроники ЦОД эти воздействия часто действуют одновременно. Мощный процессор создаёт тепловую нагрузку и быстрые изменения потребляемого тока, а плата должна одновременно передать этот ток, отвести тепло, обеспечить работу высокоскоростных линий и сохранить механическую целостность соединений.

При анализе отказа полезно различать место его обнаружения и физическую причину. Неисправность BGA-соединения может проявиться как потеря контакта, хотя механизм связан с температурными циклами и различием КТР корпуса и платы. Обрыв переходного отверстия также может обнаружиться как обычная электрическая неисправность, хотя повреждение развивалось внутри металлизированной структуры.

Испытание при этом не является универсальным доказательством надёжности. Проверка при высокой температуре не показывает автоматически ресурс паяного соединения при механической нагрузке, а испытание во влажной среде не заменяет проверку силовой части под нагрузкой.

Не все механизмы деградации видны при визуальном осмотре. В многослойной печатной плате проводящие соединения находятся внутри диэлектрика, и при сочетании электрического поля, влажности, температуры и особенностей материала могут развиваться электрохимические процессы.

Один из таких механизмов — образование проводящей анодной нити, CAF (Conductive Anodic Filament). При неблагоприятных условиях в структуре стеклоткани и эпоксидного связующего может сформироваться проводящий путь, содержащий соединения меди, между участками с разным электрическим потенциалом. Исследования связывают развитие CAF с областью контакта стекловолокна и связующего, повышенной влажностью и электрическим градиентом.

Отказ, которого не видно на рентгене

Проблема может находиться внутри диэлектрика, а не на поверхности платы. Поэтому внешне исправная многослойная PCB способна уже содержать формирующийся проводящий путь между соседними цепями.

Для многослойных плат значение имеют не только геометрия проводников, но и расстояния между цепями, структура стеклоткани и связующего, влажность, состояние отверстий и технология изготовления. При высокой плотности конструкции запас по изоляции уменьшается, поэтому эти факторы особенно существенны для HDI и плат с плотным расположением переходных отверстий.

В ЦОД электронное оборудование находится в контролируемой среде, но это не исключает химических воздействий.

Повышенная влажность в сочетании с загрязнениями воздуха может ускорять коррозию металлических поверхностей. Для тонких проводников и контактов это способно привести к росту сопротивления, ухудшению контакта или появлению токов утечки.

ASHRAE TC 9.9 рассматривает влияние относительной влажности и газообразных загрязнений на коррозию информационного оборудования. IEC 60068-2-30:2025 описывает испытания на циклическое воздействие влажности при изменениях температуры, в том числе с возможным образованием конденсата.

При жидкостном охлаждении температура поверхности электронного компонента может оказаться ниже точки росы окружающего воздуха. В этом случае возникает риск образования конденсата, поэтому контроль температуры без учёта влажности недостаточен.

В силовой электронике деградация связана в том числе с плотностью тока и температурой проводника.

При прохождении тока выделяется тепло:

P = I² × R

Рост сопротивления увеличивает тепловыделение, а изменение температуры влияет на сопротивление. Поэтому локальный участок с худшим теплоотводом может получить дополнительную нагрузку.

В микросхемах существует другой механизм — электромиграция. При больших плотностях тока перенос импульса от электронов к атомам металла приводит к их постепенному перемещению, образованию пустот и выступов и, в конечном счёте, к обрыву или короткому замыканию. Для анализа применяется модель Блэка, связывающая ресурс с плотностью тока и температурой.

Электромиграцию в микросхемах не следует отождествлять с нагревом медного проводника на PCB. Для печатной платы гораздо чаще определяющими являются нагрев меди, механические напряжения, качество металлизации и соединений.

В силовых конструкциях поэтому важны толщина и ширина проводников, распределение меди между слоями, количество параллельных переходных отверстий и организация теплоотвода.

В сервере может быть множество разъёмных соединений: платы устанавливаются в разъёмы корпуса, модули подключаются к объединительной плате, устанавливаются накопители, ускорители, сетевые интерфейсы и блоки питания.

Контакт должен одновременно обеспечивать низкое сопротивление и механическую стабильность. На его состояние влияют окисление, загрязнение, механические перемещения и изменение усилия прижатия.

Для каждого соединителя учитываются условия эксплуатации, ток, нагрев, механический ресурс и состояние поверхности. Для высокоскоростных линий добавляются электрические параметры контакта: паразитная ёмкость и индуктивность, рассогласование импеданса и потери.

Функциональный тест отвечает на вопрос, работает ли изготовленный экземпляр в условиях данного испытания. Надёжность — как долго и при каких воздействиях изделие сохраняет требуемые характеристики.

Функциональный контроль может обнаружить неправильный монтаж, отсутствие контакта, короткое замыкание, неисправный компонент или ошибку программирования, но не обязательно выявит механизм, который приведёт к отказу после длительной эксплуатации.

Выбор испытаний зависит от назначения изделия. Один универсальный набор проверок не является доказательством надёжности любой электронной конструкции.

IPC-6012F определяет требования к квалификации и характеристикам жёстких печатных плат, а IPC J-STD-001J и IPC-A-610J относятся к материалам, процессам пайки и критериям приёмки электронных сборок.

Соответствие критериям приёмки означает соответствие установленным требованиям на момент оценки и само по себе не подтверждает заданный срок службы.

Некоторые механизмы отказа развиваются настолько медленно, что долго остаются незаметными. Металлическое покрытие изменяет свойства, паяное соединение накапливает усталостное повреждение, контакт постепенно увеличивает сопротивление, а влага изменяет состояние поверхности или диэлектрика.

Необычный пример — металлические «усы» олова (tin whiskers), проводящие кристаллические образования, которые иногда вырастают из оловянного покрытия. NASA документировало случаи, когда они становились причиной коротких замыканий и отказов электронных систем.

В одном из приведённых NASA случаев короткое замыкание из-за оловянного «уса» возникло более чем через 20 лет после ввода системы в эксплуатацию. Аппаратура при этом находилась под напряжением лишь несколько часов в месяц во время проверок.

Это показывает, почему календарный срок службы нельзя сводить только к количеству часов непрерывной работы. Некоторые механизмы деградации определяются медленным развитием физических изменений в материалах.

Даже надёжный электронный модуль не делает ЦОД надёжным автоматически.

В серверной инфраструктуре применяют резервирование блоков питания, сетевых соединений, вентиляторов, накопителей, контроллеров и других узлов. Но резервирование требует корректной реакции системы на отказ: резервный модуль должен обнаруживаться, переключаться в работу, принимать нагрузку и сохранять требуемые электрические и тепловые режимы.

Поэтому отказ на одном уровне может проявиться на другом. Перегрев силового преобразователя способен привести к снижению питающего напряжения и сбоям вычислительного модуля, а сбой контроллера охлаждения — к изменению температуры компонентов и увеличению механической нагрузки на паяные соединения.

Для производителя требования к надёжности переводятся в конкретные параметры конструкции и процесса.

Большие токи требуют управления сопротивлением проводников, нагревом меди и отводом тепла. Высокоскоростные интерфейсы — определённой структуры слоёв, геометрии проводников, переходных отверстий и соединителей. Крупные BGA повышают требования к долговечности паяных соединений, высокая плотность монтажа — к межслойным соединениям и точности изготовления, а воздействие влаги — к диэлектрику, металлическим поверхностям и защитным покрытиям.

Получается последовательность:

условия эксплуатации → физическая нагрузка → механизм деградации → требования к конструкции → материалы → производство → контроль → испытания.

Так требования ЦОД превращаются в конкретные требования к печатной плате, электронной сборке и электронному модулю. Надёжность в этом смысле является не отдельной характеристикой готового изделия, а результатом согласованной конструкции, материалов, технологии изготовления, контроля и условий эксплуатации.

Одно требование проходит несколько уровней конкретизации.

Предположим, серверный модуль должен стабильно питать мощный процессор при резком изменении нагрузки. На уровне оборудования это функциональное требование, на уровне схемы — диапазоны напряжений, токи и скорость изменения нагрузки, на уровне PCB — сопротивление силовых путей, пути возвратного тока и допустимая паразитная индуктивность. На технологическом уровне появляются толщина меди, структура слоёв, параметры переходных отверстий, способы металлизации и методы контроля.

Та же цепочка действует для PCIe 6.0 или PCIe 7.0: одного соответствующего разъёма недостаточно. Конструкция должна обеспечить заданный импеданс, контролируемые потери, геометрию дифференциальных пар, допустимые переходы между слоями и необходимые параметры соединителей.

Производственное требование тем самым связывает функцию изделия с физическим параметром, способом его получения и методом проверки.

Печатная плата или электронный блок не могут быть однозначно описаны одной схемой или изображением проводников.

В российской системе конструкторской документации состав и комплектность документов регулирует ГОСТ Р 2.102-2023, а технические условия относятся к отдельному виду документации и регламентируются, в частности, ГОСТ 2.114-2016.

Для PCB необходимо определить конструкцию и характеристики, включая материалы, структуру слоёв, отверстия, проводники и требования к контролю. Для электронной сборки добавляются компоненты, корпуса, размещение, ориентация, соединения, материалы монтажа и испытания.

Эту же границу показывают стандарты IPC: IPC-2221C относится к общим требованиям проектирования, IPC-6012F — к квалификации и эксплуатационным характеристикам жёстких печатных плат, IPC-A-600 — к критериям приёмки изготовленных плат. Для сложных многослойных конструкций IPC-6012F учитывает глухие, скрытые и микропереходы, а также платы с металлическим основанием.

Таким образом, «плата» в производственной документации — это совокупность требований к конструкции, материалам, изготовлению и приёмке.

Электрически работоспособная конструкция ещё не обязательно пригодна для воспроизводимого серийного изготовления.

При проектировании учитываются минимальные ширины проводников и зазоры, соотношение размеров отверстий и толщины платы, положение компонентов относительно края, доступность соединений для контроля, технологические поля, особенности прессования многослойной конструкции и другие ограничения процесса.

Для этого применяется подход Design for Excellence (DFX), объединяющий анализ конструкции с точки зрения изготовления, сборки, тестируемости, надёжности и других характеристик. IPC-2231A задаёт соответствующую методику инженерного анализа до начала производства.

DFX не означает механического упрощения платы. Смысл подхода в том, чтобы требуемые свойства конструкции можно было воспроизводимо получить выбранной технологией, а не только реализовать в САПР.

На практике чрезмерное уменьшение зазоров, рост плотности размещения и увеличение числа переходов могут оставить слишком маленький технологический запас. Для электроники ЦОД это особенно заметно на платах, где одновременно сочетаются крупные BGA, мелкие пассивные компоненты, HDI, высокоскоростные линии и силовые цепи.

Требования к материалу платы следуют из режима работы изделия. Для высокоскоростных систем важны диэлектрическая проницаемость и диэлектрические потери, для силовых — тепловые характеристики, для многослойных конструкций — механические свойства, поведение при прессовании и устойчивость к температурным циклам.

Поэтому обозначение «FR-4» само по себе не описывает материал достаточно подробно: это семейство материалов с различными электрическими, тепловыми и механическими характеристиками.

В высокоскоростных конструкциях применяются специализированные материалы. Например, семейство Panasonic MEGTRON используется для многослойных плат с повышенными требованиями к потерям, а Rogers RO4003C относится к материалам для высокочастотных применений.

Требование к току также нельзя свести только к толщине фольги. На сопротивление и тепловой режим влияют ширина проводников, распределение меди по слоям, переходы между слоями, толщина проводящего покрытия и технологические допуски. Ток может распределяться между несколькими слоями, а группы переходных отверстий одновременно обеспечивать электрическое соединение и передачу тепла.

ГОСТ Р 72069-2025 устанавливает общие технические условия для печатных плат, включая требования, правила приёмки и методы контроля. Требования к технологии производства печатных плат выделены в ГОСТ Р 53432-2025, действующем с 1 июля 2026 года.

Для сложной электроники важно знать происхождение материалов и компонентов, версии производственных данных и результаты технологических операций.

IPC-1782B устанавливает требования к прослеживаемости при производстве и в цепочке поставок электронных изделий. Для серверной и силовой электроники это может означать связь серийного номера изделия с партией платы, установленными компонентами, версией производственных данных и результатами контроля.

При обнаружении проблемы такая информация помогает определить затронутую партию и установить использованные материалы, компоненты, документацию и результаты контроля.

Изменение конструкции также требует управляемой ревизии. Замена компонента может изменить посадочное место, BGA — разводку, материал — режим прессования, а элемент питания — тепловой режим и размещение соседних компонентов. В российской системе ЕСКД соответствующие правила регламентируются, в частности, ГОСТ Р 2.503-2023.

Плата, успешно изготовленная в небольшой серии, ещё не обязательно готова к выпуску тысячами.

На малой серии часть проблем можно компенсировать ручными операциями, дополнительным контролем и индивидуальной корректировкой процесса. В серийном производстве возрастает значение стабильности процесса, автоматизации, доступности компонентов, воспроизводимости параметров и скорости обнаружения отклонений.

Поэтому подготовка производства должна подтверждать не только работоспособность первых образцов, но и способность самого процесса стабильно воспроизводить заданную конструкцию.

Для электроники ЦОД это особенно важно на платах, совмещающих HDI, крупные BGA, высокоскоростные линии и силовые цепи: чем сложнее конструкция и выше объём выпуска, тем меньше возможности компенсировать нестабильность процесса ручными действиями.

Эти области неразделимы. Высокая скорость передачи данных может потребовать специального материала платы, более плотная конструкция влияет на монтаж и контроль, рост мощности увеличивает тепловую нагрузку, а температурные циклы — требования к паяным соединениям.

В итоге требования ЦОД превращаются в конкретное физическое изделие — печатную плату, электронную сборку, модуль или электронный блок, для которого определены конструкция, материалы, технологические операции, методы контроля и условия эксплуатации.

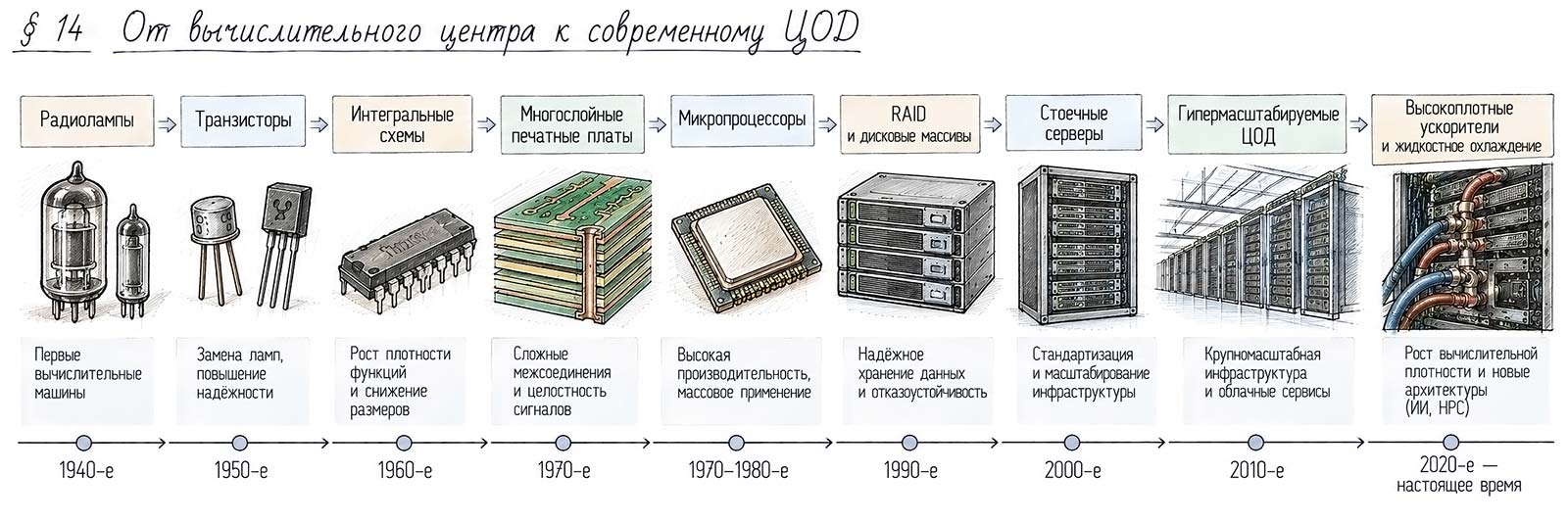

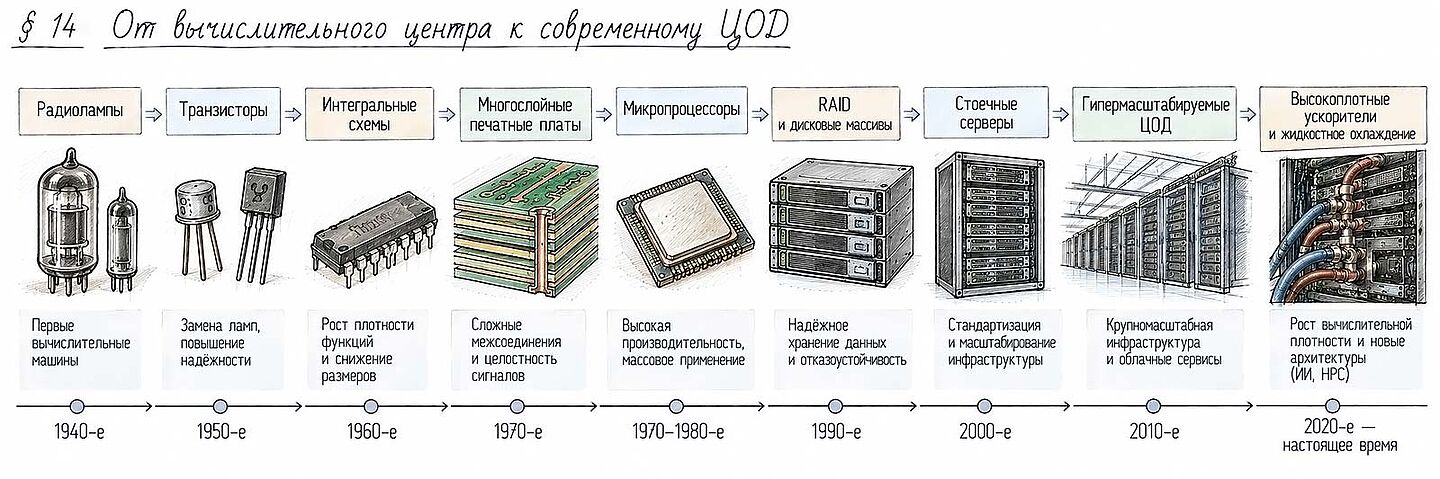

Ранние электронные устройства собирались из отдельных компонентов, соединённых проводами. Пока элементов было немного, такой способ оставался естественным, но с усложнением схем каждый новый компонент требовал дополнительного места, соединений, контактов и точек пайки.

Постепенно само количество соединений стало инженерной проблемой. Исторические материалы Nobel Prize описывают этот эффект как «tyranny of numbers» — ситуацию, когда сложность системы определяется уже не столько отдельными компонентами, сколько огромным числом связей между ними.

Печатная плата предложила другой принцип: значительная часть соединений заранее формировалась в виде проводящего рисунка на изоляционном основании, после чего компоненты устанавливались в определённые места.

В начале 1940-х годов инженер Пауль Эйслер разработал и запатентовал способ изготовления электрических цепей на изоляционной основе с металлическим рисунком. Британская заявка, связанная с его разработками, была подана 2 февраля 1943 года; опубликованный позднее патент GB639178A описывает изготовление электрических цепей и компонентов с использованием сформированного металлического слоя. (Подробная история развития печатных плат — в соседнем захватывающем материале →)

Значение этой идеи было не только в уменьшении размеров аппаратуры. Соединения можно было заранее формировать на основании, превращая индивидуально смонтированную схему в изделие, пригодное для воспроизводимого производства.

Рост производительности вычислительной техники выявил другое ограничение — ввод-вывод.

В 1987 году Дэвид Паттерсон, Гарт Гибсон и Рэнди Кац из Калифорнийского университета в Беркли опубликовали работу A Case for Redundant Arrays of Inexpensive Disks, предложившую концепцию RAID — объединение нескольких дисков в массив с распределением данных и избыточностью.

Исходной проблемой была не только надёжность отдельных дисков, но и разрыв между ростом производительности процессоров и памяти и возможностями систем хранения.

Объединение множества накопителей потребовало специальной электронной инфраструктуры: контроллеров, интерфейсов, буферов, схем питания и управления. Так системы хранения превратились из набора отдельных устройств в самостоятельный класс вычислительного оборудования.

15 ноября 1971 года Intel представила 4004 — первый коммерчески доступный универсальный программируемый микропроцессор. Разработка началась в рамках проекта для японской компании Busicom, которой требовался специализированный набор микросхем для калькулятора. В 4004 использовалось 2300 транзисторов.

Появление микропроцессора сделало вычислительную функцию универсальным компонентом, который можно было серийно производить и использовать в различных системах.

Для печатной платы это означало новую роль. Теперь она должна была не просто соединять компоненты, а обеспечивать питание процессора, работу памяти и интерфейсов, тактовые сигналы, механическую установку и отвод тепла.

Так серверная плата постепенно стала самостоятельной инженерной системой.

По мере роста вычислительной мощности всё больше функций приходилось размещать в ограниченном объёме. Увеличивать количество компонентов и плат было невозможно бесконечно, поэтому росла плотность проводников, распространялся поверхностный монтаж, усложнялись многослойные конструкции, уменьшались корпуса компонентов, а затем появились HDI-технологии.

Параллельно росли рабочие частоты. Соединение длиной несколько сантиметров перестало быть просто металлическим проводником: его геометрия начала непосредственно влиять на распространение сигнала.

Одновременно увеличивалось энергопотребление процессоров и ускорителей. Та же плата должна была проводить большие токи и отводить больше тепла.

Современная PCB поэтому одновременно выполняет несколько функций: формирует электрические соединения, участвует в системе питания и тепловом пути, обеспечивает передачу высокоскоростных сигналов и несёт механическую нагрузку от компонентов.

Именно здесь история вычислительной техники напрямую соединяется с историей PCB-технологий.

В 1990-е годы рост интернет-сервисов резко увеличил потребность в вычислительных ресурсах. Но изменился не только уровень производительности отдельных компьютеров: стало выгодно строить большие группы сравнительно стандартных серверов.

Вычислительная нагрузка распределялась между множеством машин, и отказ отдельного узла уже не обязательно означал остановку всей системы.

На этом масштабе возросло значение унификации, взаимозаменяемости, энергопотребления и стоимости обслуживания. Изменение характеристик одного сервера, повторённое тысячи раз, становилось параметром уже всей инфраструктуры.

В 2011 году была создана Open Compute Project Foundation. Организация начала развивать открытые аппаратные решения для серверов, хранения данных и ЦОД, рассчитанные на масштабируемые вычисления.

В 2013 году OCP представил Open Rack — архитектуру, в которой питание, размещение оборудования и инфраструктура стойки рассматривались совместно. В такой модели отдельный сервер уже не обязательно содержит собственный блок питания: энергия может распределяться через силовую инфраструктуру стойки.

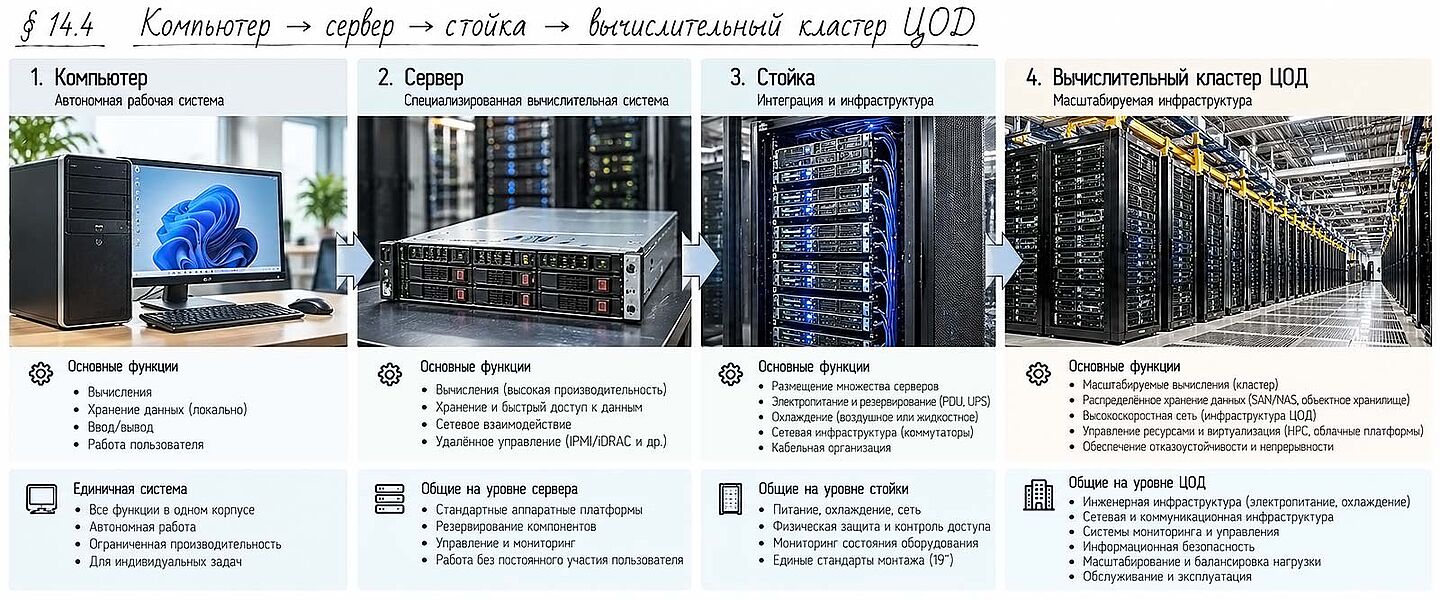

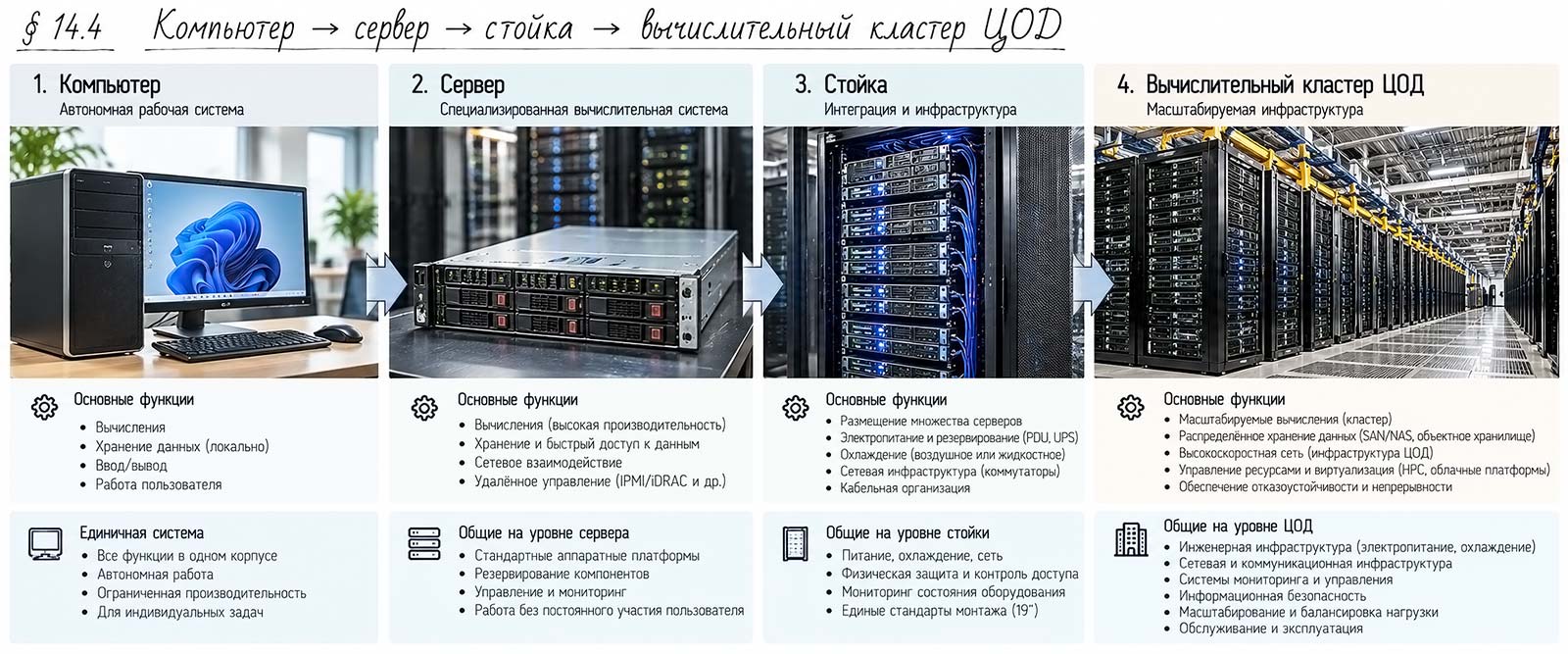

Это меняет единицу проектирования. Материнская плата становится модулем сервера, сервер — частью стойки, а стойка — частью вычислительной инфраструктуры.

Отсюда растёт значение распределённого питания, общих систем управления, унифицированных разъёмов, съёмных вычислительных модулей и стандартизированных механических интерфейсов.

Рост мощности одновременно усиливал проблему отвода тепла.

Крупные вычислительные машины применяли интенсивное охлаждение задолго до появления современных ЦОД. Например, Amdahl 470V/6 1975 года создавался как машина с воздушным охлаждением, в том числе как менее дорогая альтернатива водоохлаждаемым системам IBM.

В стоечных ЦОД долгое время основным способом отвода тепла оставался воздух. При дальнейшем росте мощности процессоров и ускорителей увеличивалась плотность теплового потока, и воздушное охлаждение сталкивалось с физическими ограничениями.

Современные жидкостные системы приближают теплоотвод непосредственно к источнику тепла. Вместе с инфраструктурой охлаждения меняются электронные конструкции: появляются новые тепловые интерфейсы и механические элементы прижима, возрастают требования к контролю температуры жидкости и поверхности и к предотвращению конденсации.

Способ охлаждения тем самым непосредственно влияет на конструкцию электронного модуля и печатной платы.

Современный серверный модуль трудно отнести к одной инженерной области.

Электрическая схема связана с высокоскоростными линиями и системой питания, питание определяет тепловую нагрузку, тепловая нагрузка — требования к охлаждению, а охлаждение связано с механической конструкцией. Плотность оборудования определяет компоновку стойки, а масштаб ЦОД — требования к взаимозаменяемости и обслуживанию.

Современная электроника ЦОД поэтому заметно отличается от ранних вычислительных машин. Печатная плата уже не просто основание для компонентов, сервер — не просто отдельный компьютер, а охлаждение — не внешняя система, существующая независимо от электронной конструкции.

Историческую последовательность можно свести к нескольким переходам:

от проводов — к печатным соединениям;
от отдельных компонентов — к интегральным схемам;
от отдельных машин — к системам;
от отдельных дисков — к массивам хранения;
от серверов — к стойкам;
от стоек — к масштабируемым вычислительным кластерам;
от самостоятельных систем охлаждения — к совместному проектированию электроники и инфраструктуры.

Каждый переход был ответом на конкретное ограничение и одновременно создавал новые требования к следующему уровню системы.

Современная серверная плата стала результатом накопления этих решений. Высокая плотность монтажа позволила разместить больше функций в ограниченном объёме, многослойная структура — организовать возрастающее число соединений, высокоскоростные интерфейсы превратили геометрию проводников в часть электрической характеристики, а рост мощности сделал токовые пути и тепловой режим частью конструкции. Массовое производство, в свою очередь, потребовало автоматизации, воспроизводимости и развитого контроля.

История электроники ЦОД поэтому приводит к тому же результату, который был показан в предыдущих разделах: современная электронная система формируется одновременно физикой, архитектурой, конструкцией и технологией её изготовления.

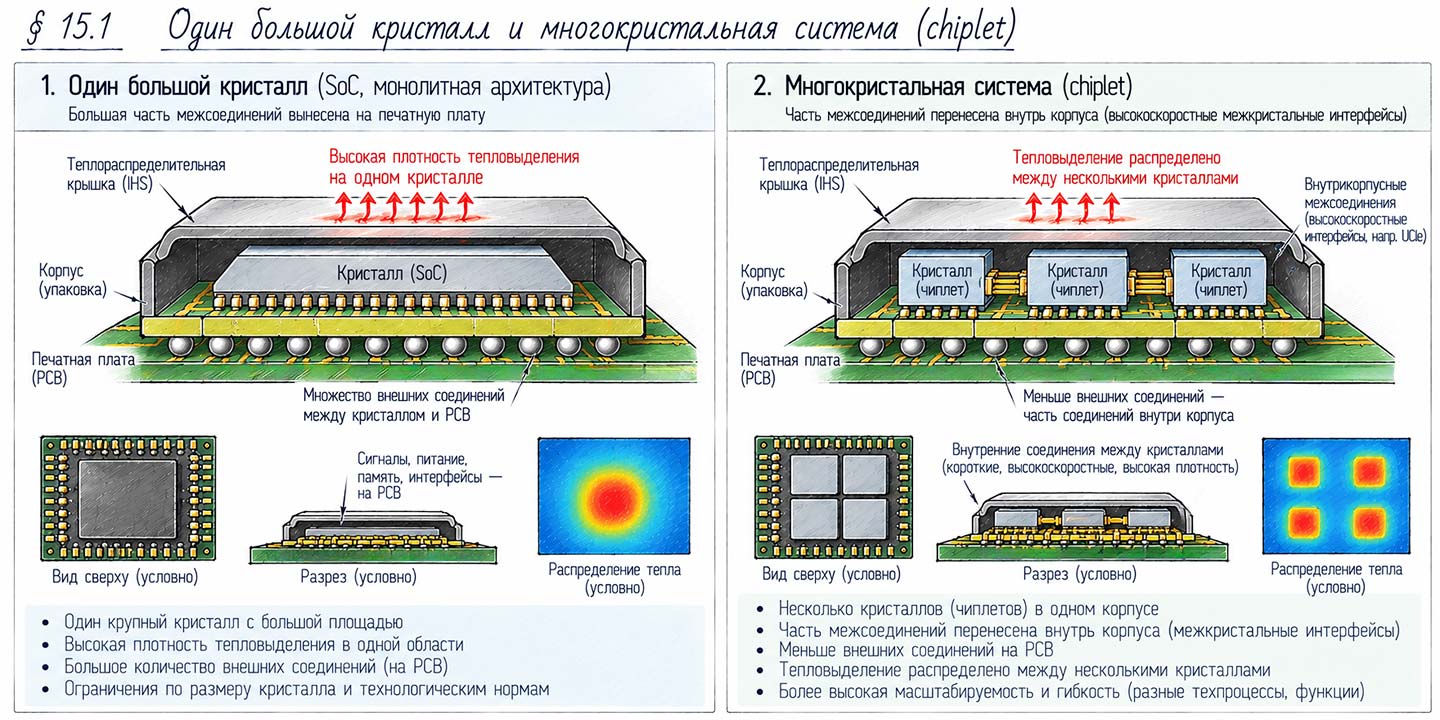

Электроника ЦОД развивается сразу по нескольким направлениям: растут вычислительная плотность, объёмы памяти, скорости передачи данных и мощность оборудования, а вместе с ними — требования к энергоэффективности и охлаждению.

Изменения затрагивают не один элемент системы. Они одновременно происходят на уровне полупроводниковых корпусов, печатных плат, соединителей, систем питания, охлаждения и архитектуры стойки. Часть этих направлений уже закреплена в опубликованных спецификациях и инженерных проектах, другие находятся на стадии дальнейшей стандартизации.

Рост систем искусственного интеллекта требует не только более производительных ускорителей, но и быстрого обмена данными между большим количеством вычислительных устройств.

UALink 200G 1.0 определяет высокоскоростное соединение для взаимодействия ускорителей внутри вычислительного комплекса и поддерживает масштабирование до 1024 ускорителей. Параллельно развивается CXL: спецификация CXL 4.0 увеличила скорость до 128 ГТ/с и расширила возможности построения систем с объединёнными портами и распределёнными ресурсами памяти.

Так вычислительная система становится более модульной. Память, ускорители и другие ресурсы могут располагаться отдельно от конкретного процессора, соединяясь с ним через высокоскоростную инфраструктуру.

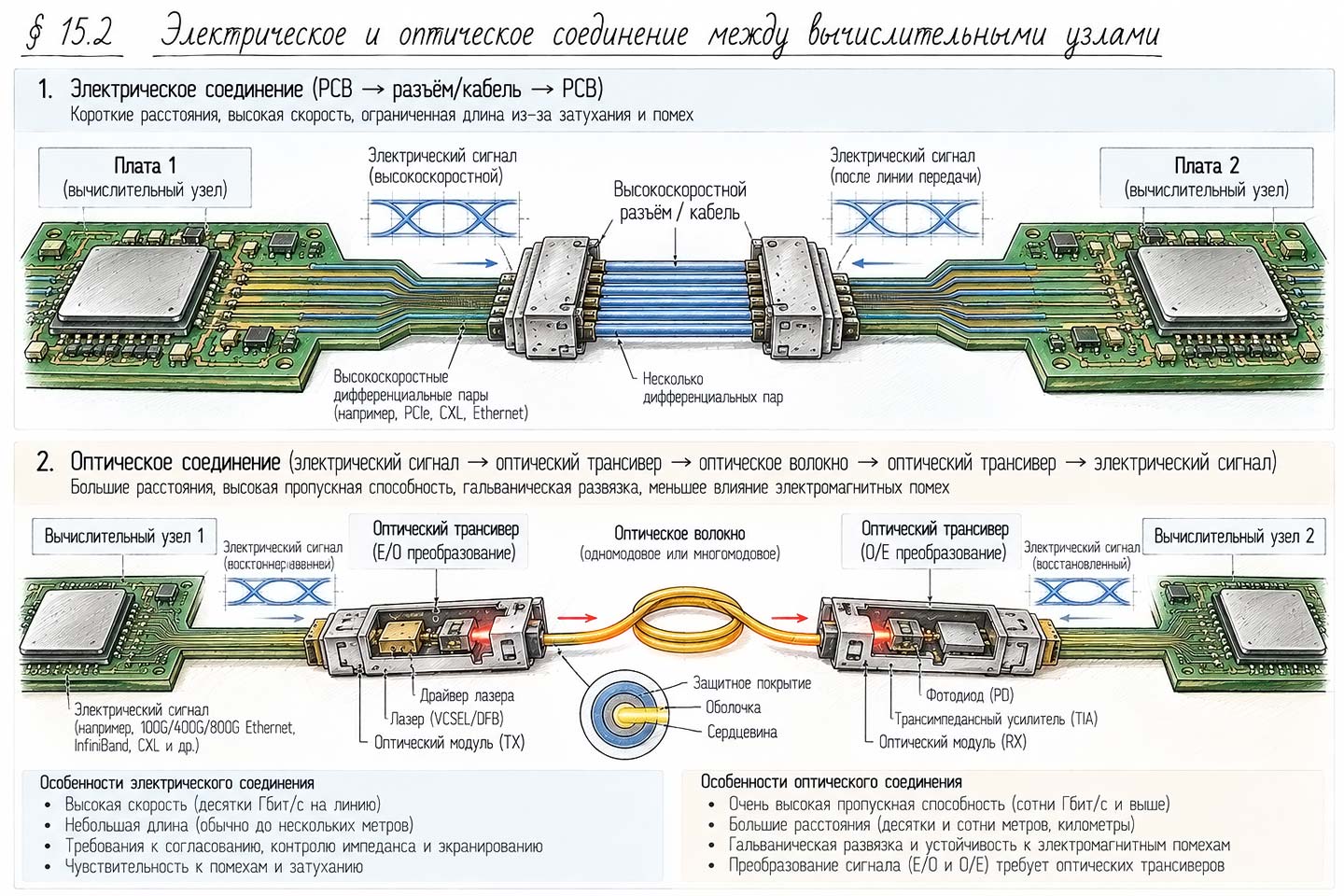

Для электроники это означает больше быстрых каналов, разъёмов и межплатных соединений. Поэтому вместе с пропускной способностью возрастает значение механической точности: положение контактов, длина электрического пути и геометрия соединения становятся частью общего электрического расчёта.

При одинаковой мощности повышение напряжения уменьшает ток. Переход от 12 к 48 В при той же мощности уменьшает ток в четыре раза, а при неизменном сопротивлении проводников потери I²R — в шестнадцать раз.

Именно этот принцип лежит в основе перехода к более высокому напряжению распределения энергии в стоечных архитектурах. Однако рост мощности AI-систем снова увеличивает абсолютные токи, поэтому OCP развивает архитектуру 800 VDC для следующего поколения ЦОД.

В августе 2026 года OCP сообщил о совместной работе Google, Microsoft и NVIDIA над открытой стандартизируемой архитектурой такого распределения питания.

800 VDC относится к уровню распределения энергии, а не к напряжению питания самого процессора. Перед потребителем напряжение преобразуется в значительно более низкое.

Для электронной аппаратуры такой переход означает новые требования к силовым преобразователям, изоляции, зазорам между проводниками, соединителям, защитным цепям и безопасности производственного процесса.

При дальнейшем росте тепловой мощности воздух становится не единственным и не всегда достаточным способом отвода тепла. OCP и ASHRAE развивают подходы к жидкостному охлаждению ЦОД, включая прямой отвод тепла от кристаллов, холодные пластины, распределительные контуры и связанные с ними системы.

В такой архитектуре охлаждение становится частью электронной конструкции. Тепло проходит от полупроводникового кристалла через корпус и тепловой интерфейс к cold plate, а механическая конструкция должна выдерживать необходимый прижим. Одновременно требуется контролировать температуру жидкости и поверхности и исключать условия образования конденсата.

Чем ближе теплоотвод располагается к источнику тепла, тем теснее связаны электронная, тепловая и механическая части изделия.

В традиционной архитектуре сервер воспринимался как относительно самостоятельная машина. В высокоплотных вычислительных системах граница между сервером и инфраструктурой стойки становится менее заметной.

OCP рассматривает архитектуры AI-стоек в диапазоне от сотен киловатт до 1 МВт, одновременно связывая вопросы питания, охлаждения, механической конструкции и межсоединений. В материалах инициативы Open Data Centers for AI указаны дорожные карты к стойкам мощностью порядка 1 МВт.

Это не означает, что такие стойки становятся универсальным стандартом для всех ЦОД. Речь идёт о направлении развития наиболее плотных вычислительных систем.

Для производителя электроники следствие практическое: электронный модуль всё чаще рассматривается как часть стандартизированного интерфейса стойки, а не как полностью самостоятельное изделие.
