Абонентские
спутниковые терминалы

Спутниковая связь для пользователя начинается не со спутника, а с оборудования, установленного на земле, автомобиле, судне, самолёте или другом объекте. Это оборудование называют абонентским терминалом.

Терминал является пользовательским узлом спутниковой сети. Он принимает данные по радиоканалу и передаёт их обратно в систему, обеспечивая двусторонний обмен информацией. В зависимости от назначения терминал может выглядеть как небольшая переносная антенна, плоская панель на крыше автомобиля, комплект оборудования на борту судна или более крупная стационарная установка.

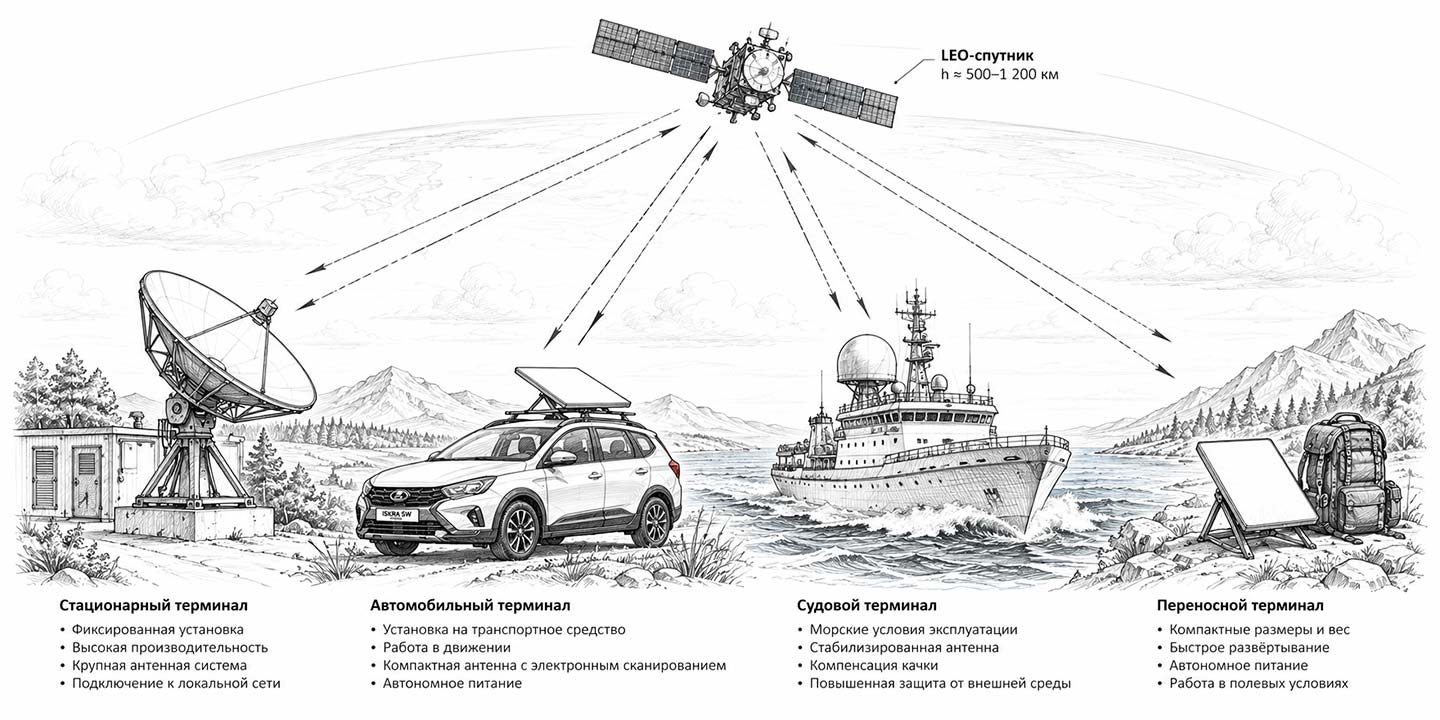

Различаются не только внешние размеры таких устройств. Для одного терминала важнее компактность и небольшое энергопотребление, для другого — высокая скорость передачи данных, устойчивость к движению, погодным условиям и вибрации. Стационарное оборудование может использовать антенну с механическим наведением, тогда как мобильному терминалу приходится работать с постоянно меняющимся направлением на спутник.

Сам терминал представляет собой значительно более сложное устройство, чем антенна. Радиосигнал проходит через фильтры, усилители и преобразователи частоты, после чего поступает в цифровую часть для дальнейшей обработки. В передающем направлении выполняется обратная последовательность операций: данные преобразуются в радиосигнал, усиливаются и поступают в антенный тракт.

На высоких частотах граница между отдельными узлами становится менее очевидной. Характеристики радиотракта начинают зависеть не только от микросхем и дискретных компонентов, но и от соединений между ними, материалов и геометрии печатной платы. Поэтому устройство приходится рассматривать не как набор независимых компонентов, а как связанную электрическую и конструктивную систему.

Первый спутник связи был не похож на современную спутниковую сеть.

В июле 1962 года NASA вывела на орбиту Telstar 1 — первый активный спутник связи. Через него в том же месяце состоялась первая публичная трансатлантическая телевизионная передача. Но связь через такой спутник не могла быть непрерывной: аппарат находился на вытянутой эллиптической орбите и обеспечивал связь только в ограниченные периоды взаимной видимости с наземными станциями. Современные низкоорбитальные системы решают уже другую задачу — не просто передать сигнал через спутник, а поддерживать пользовательское соединение за счёт группировки аппаратов и автоматического переключения между ними.

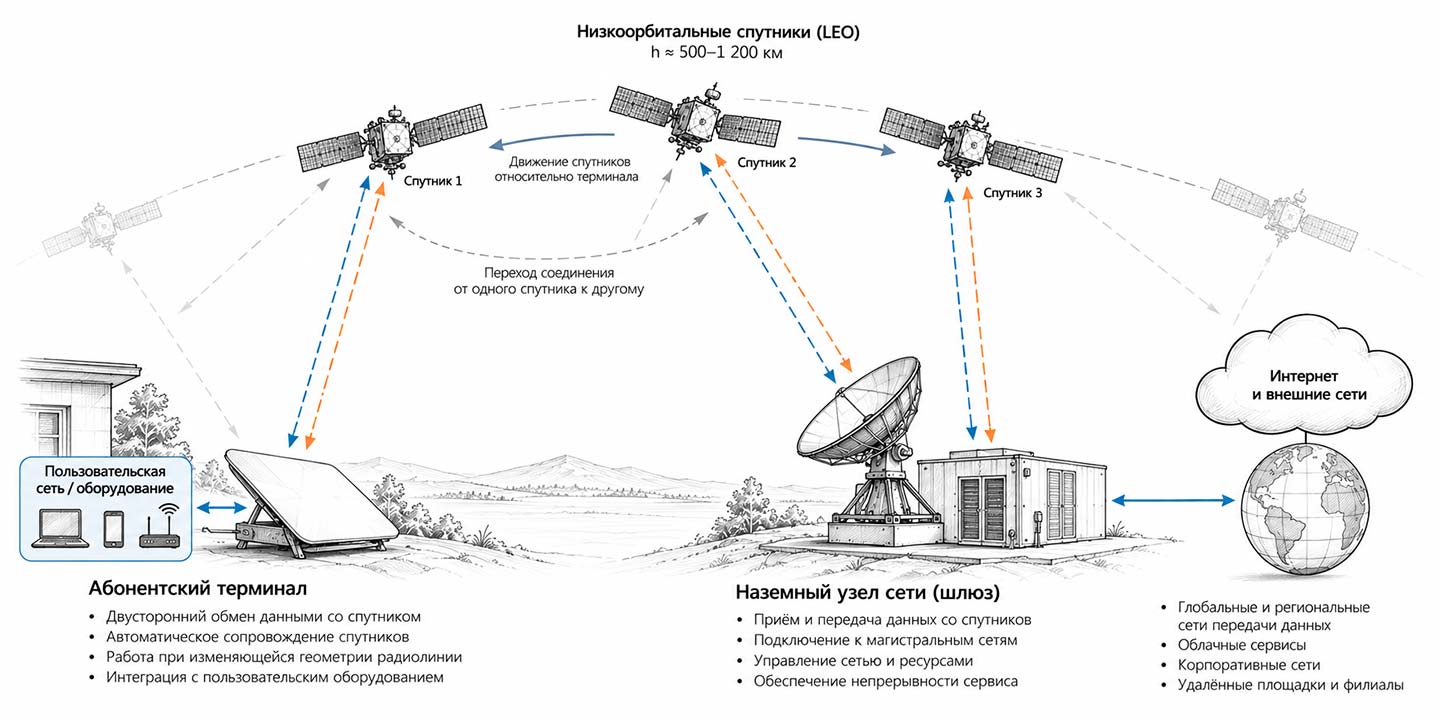

Абонентский терминал не является самостоятельным радиопередатчиком, который просто устанавливает связь с находящимся над ним спутником. Он работает как часть более крупной системы, включающей космический сегмент, наземную инфраструктуру и сетевые функции.

Для пользователя важен конечный канал передачи данных, но внутри сети происходят дополнительные процессы: оборудование должно установить соединение, получить доступ к радиоресурсу, поддерживать связь и, в случае низкоорбитальной системы, переходить от одного спутника к другому. Сам спутник постоянно меняет положение относительно терминала, поэтому изменяются направление на него, расстояние до него и частота принимаемого сигнала вследствие доплеровского эффекта.

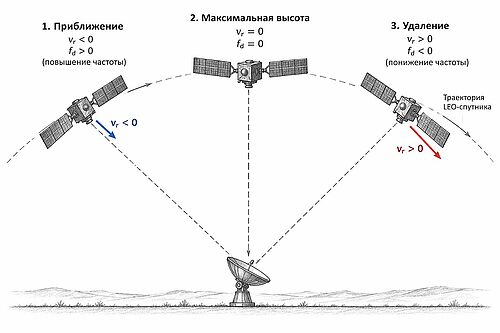

Это особенно отличает современные LEO-системы от классической спутниковой связи через геостационарный аппарат. В последнем случае положение спутника относительно правильно установленной стационарной антенны меняется значительно меньше, тогда как в низкоорбитальной системе терминал постоянно работает с меняющейся геометрией радиолинии.

Из этого следуют требования сразу к нескольким подсистемам терминала. Антенна должна обеспечить нужное направление и характеристики диаграммы направленности, радиочастотный тракт — требуемые усиление, селективность и приемлемые потери, цифровая часть — обработку сигнала и управление соединением. Всё это должно работать в заданных пределах питания, температуры и механических нагрузок.

Поэтому требования, которые на уровне спутниковой системы выглядят как характеристики радиоканала и сети, на уровне терминала превращаются в конкретные инженерные задачи: какую антенную архитектуру выбрать, какой СВЧ-тракт построить, какие компоненты использовать, как разместить их на плате и как проверить получившийся узел.

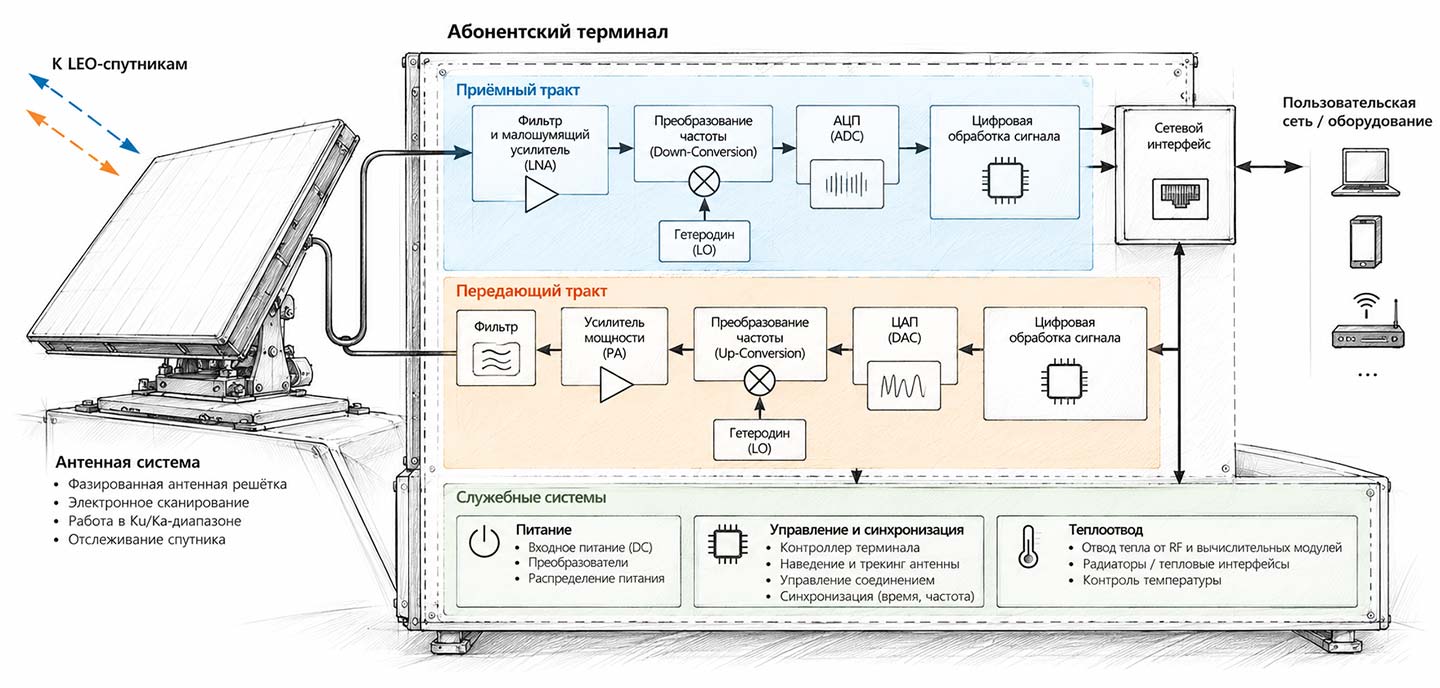

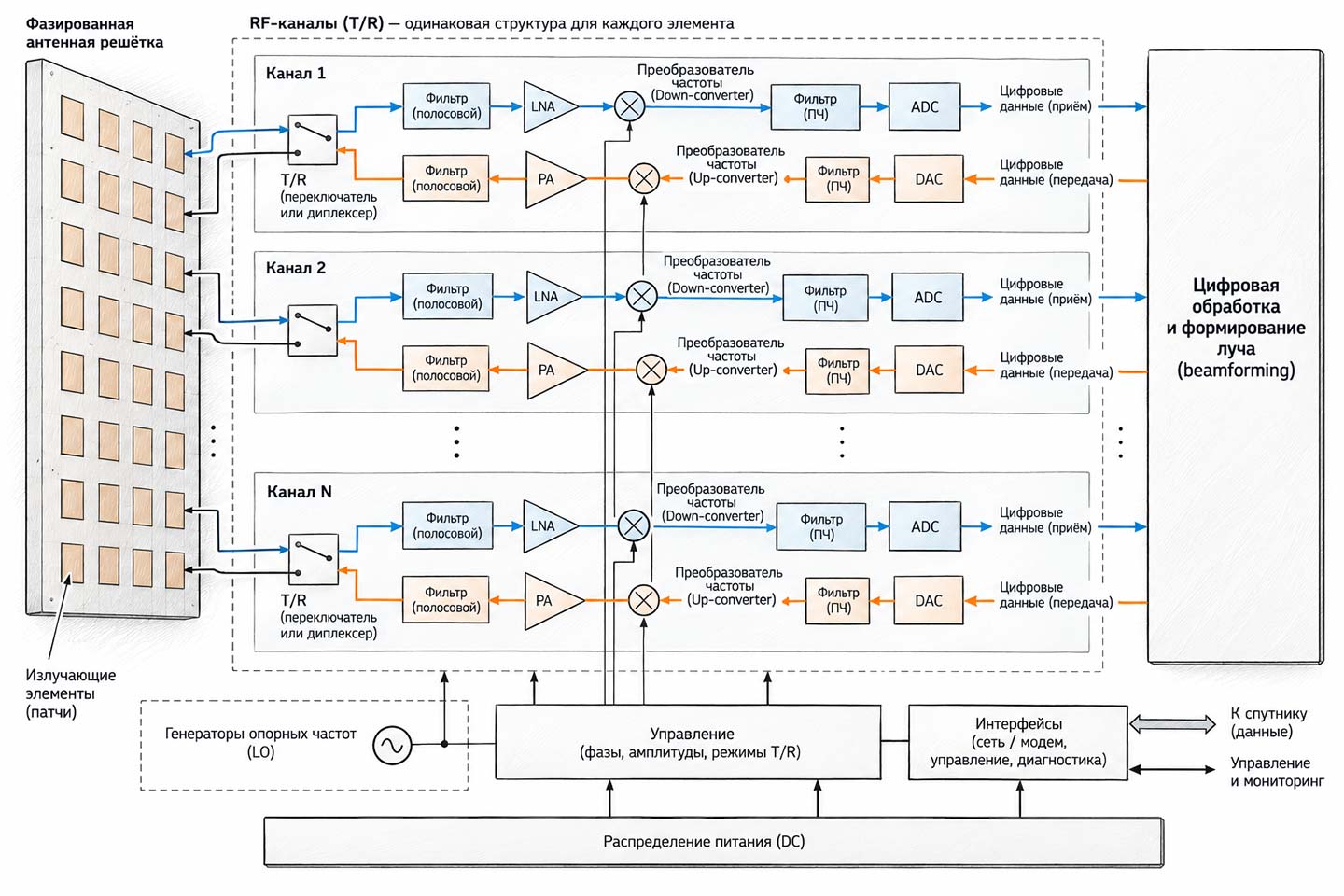

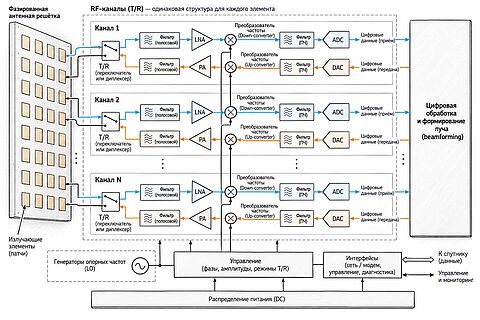

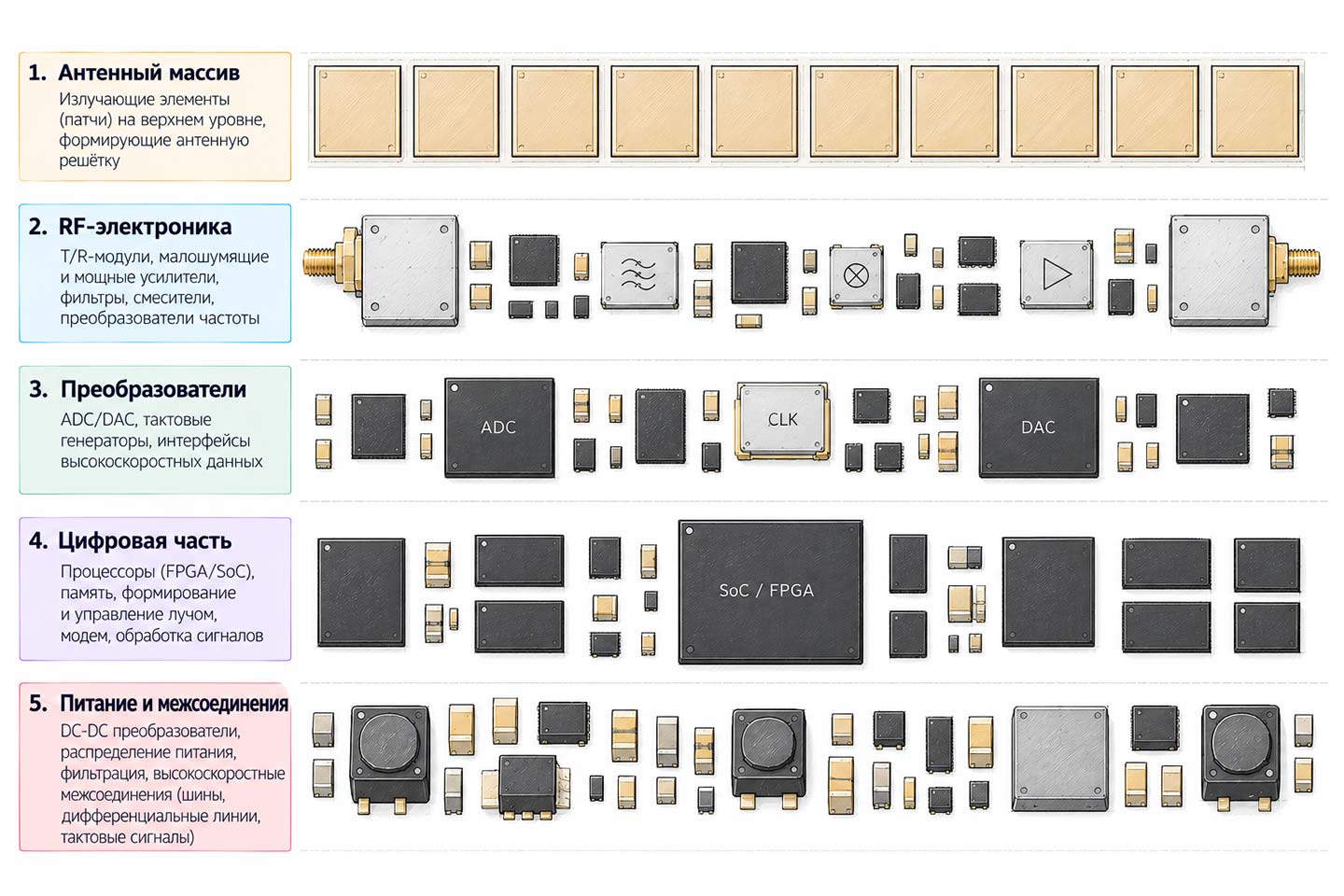

Внутреннюю архитектуру современного терминала удобно рассматривать как последовательность нескольких функциональных уровней.

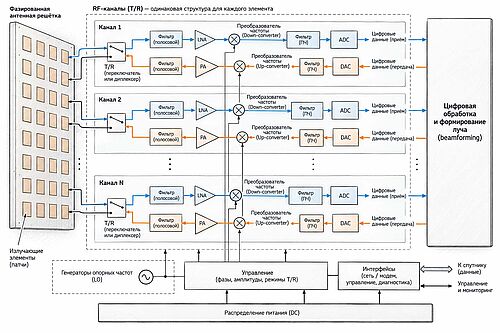

В приёмном тракте антенна принимает радиосигнал, после чего СВЧ- и RF-часть выполняет его фильтрацию, усиление и преобразование частоты. Далее сигнал поступает в цифровую часть, где выполняется его дальнейшая обработка. Передающий тракт работает в обратном направлении и заканчивается усилением сигнала перед подачей на антенну.

При таком построении печатная плата оказывается не просто носителем компонентов. На ней формируются цепи питания и цифровые интерфейсы, размещаются радиочастотные узлы, выполняются высокочастотные соединения и решаются задачи теплоотвода. Геометрия проводников, структура многослойной платы, свойства диэлектрика и качество переходов между слоями становятся частью электрических характеристик изделия.

Производство поэтому также входит в эту цепочку. Необходимо не только получить требуемую схему и расположение компонентов, но и воспроизвести заданные параметры платы, монтажа и готового радиотракта от одного изделия к другому. Контроль и испытания становятся продолжением проектирования: измеряется уже не абстрактная схема, а конкретное изделие с конкретными материалами, соединениями и допусками.

Абонентский терминал в результате оказывается одновременно антенной системой, радиочастотным устройством, вычислительной платформой и промышленным электронным изделием. Его характеристики определяются всей последовательностью — от параметров радиоканала и архитектуры антенны до конструкции печатной платы, монтажа, настройки, контроля и испытаний.

При этом терминал связи не следует путать с навигационным приёмником. GPS, ГЛОНАСС, Galileo и BeiDou в обычном режиме используются прежде всего для определения координат и времени: приёмник принимает сигналы навигационных спутников и рассчитывает по ним своё положение. Абонентский терминал связи решает другую задачу — участвует в двустороннем обмене данными со спутниковой сетью. В одном устройстве эти функции могут сочетаться, но технически это разные задачи и разные классы радиоэлектроники.

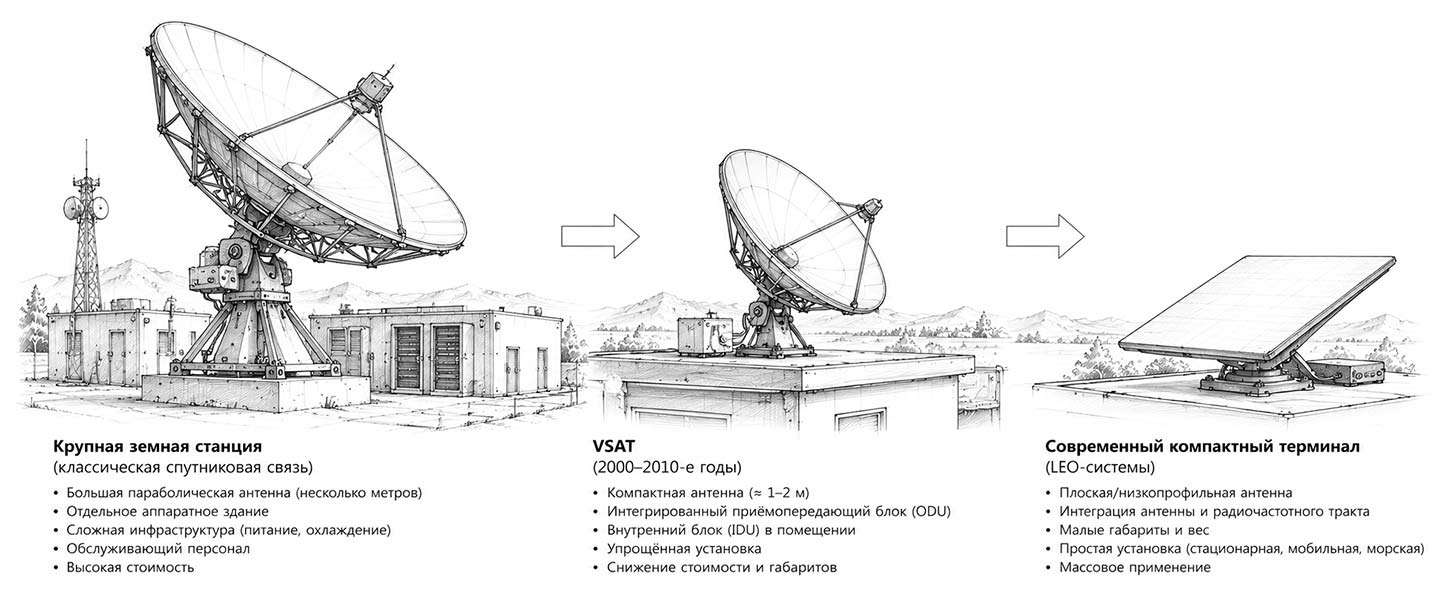

Первые системы спутниковой связи мало напоминали современный терминал, который можно установить на крыше или взять с собой в дорогу. Спутник рассматривался прежде всего как часть телекоммуникационной инфраструктуры, а оборудование на Земле представляло собой крупную станцию с антенной, радиочастотной аппаратурой, усилителями и отдельными помещениями для электроники. Такая станция обслуживала большой поток связи, поэтому её размеры и стоимость не были главным ограничением.

Ситуация заметно изменилась после распространения геостационарных спутников связи. Спутник на геостационарной орбите находится примерно в 35 786 км над экватором и обращается вокруг Земли с той же угловой скоростью, с которой Земля вращается вокруг своей оси. Поэтому для наблюдателя с поверхности его положение относительно земной точки практически не меняется.

Это свойство оказалось исключительно удобным для спутниковой связи. Наземную антенну можно один раз точно навести на нужный участок неба, после чего при исправной работе системы она не должна постоянно сопровождать спутник. Радиоканал при этом остаётся привязанным к одной и той же геометрии.

На таком принципе строилась значительная часть спутниковой телекоммуникационной инфраструктуры второй половины XX века. Однако постепенно потребность смещалась от отдельных крупных станций к оборудованию, которое можно было разместить непосредственно у пользователя. Одним из результатов этого перехода стали системы VSAT — Very Small Aperture Terminal, терминалы с малой апертурой антенны.

VSAT уже не требовал отдельного крупного антенного комплекса и специального аппаратного здания. Оборудование стало возможным устанавливать непосредственно на предприятиях, в удалённых населённых пунктах, на транспортных и инфраструктурных объектах. Спутниковая связь начала превращаться из услуги, доступной через несколько крупных наземных станций, в технологию, которую можно было развернуть непосредственно в точке потребления.

Уменьшение терминала, однако, не было простой миниатюризацией старой земной станции. Для этого требовалось повышать эффективность радиочастотной аппаратуры, совершенствовать усилители и приёмные тракты, уменьшать габариты электроники и стандартизировать конструкцию. Всё больше функций переносилось из отдельных аппаратных узлов непосредственно в электронные модули.

На этом этапе абонентский терминал постепенно становился самостоятельным серийным изделием.

Геостационарная орбита оказалась настолько удобной для связи, что сама стала частью инженерного языка спутниковой отрасли.

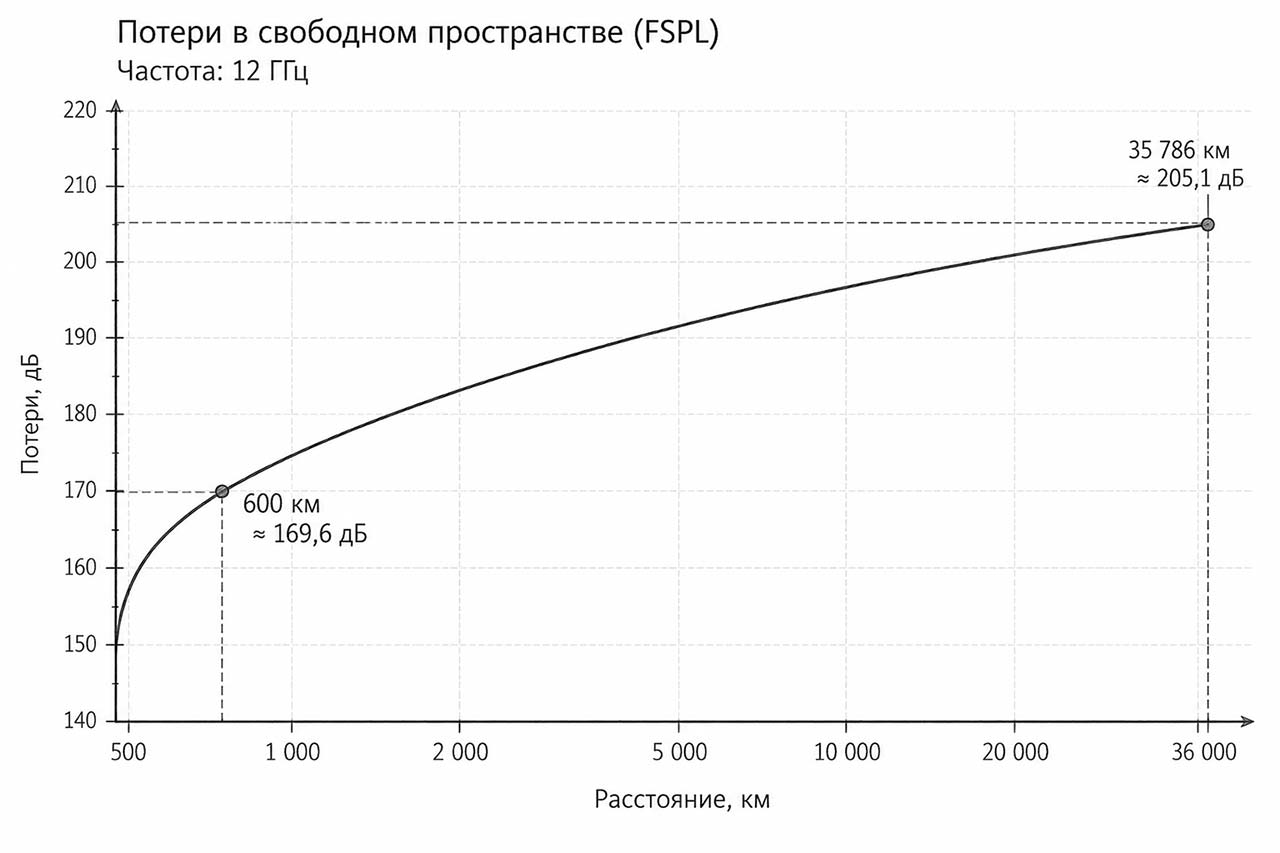

Высота геостационарной орбиты определяется не произвольным выбором, а законами орбитального движения. На этой высоте период обращения спутника совпадает с периодом вращения Земли относительно звёзд, поэтому аппарат остаётся над одной и той же областью экватора. Для связи это означает редкое сочетание свойств: большая территория может обслуживаться одним аппаратом, а стационарная антенна не обязана постоянно отслеживать его движение. Обратная сторона хорошо известна инженерам связи: радиосигнал проходит десятки тысяч километров, а геометрия канала создаёт заметную задержку распространения. Именно сочетание этих преимуществ и ограничений во многом объясняет, почему геостационарные системы десятилетиями оставались основой спутниковой связи.

Пока спутник находится в подходящей части неба, терминал может поддерживать с ним рабочий канал. Но низкая орбита не позволяет одному аппарату постоянно обслуживать одну и ту же наземную точку: спутник проходит над областью обслуживания и затем удаляется от неё.

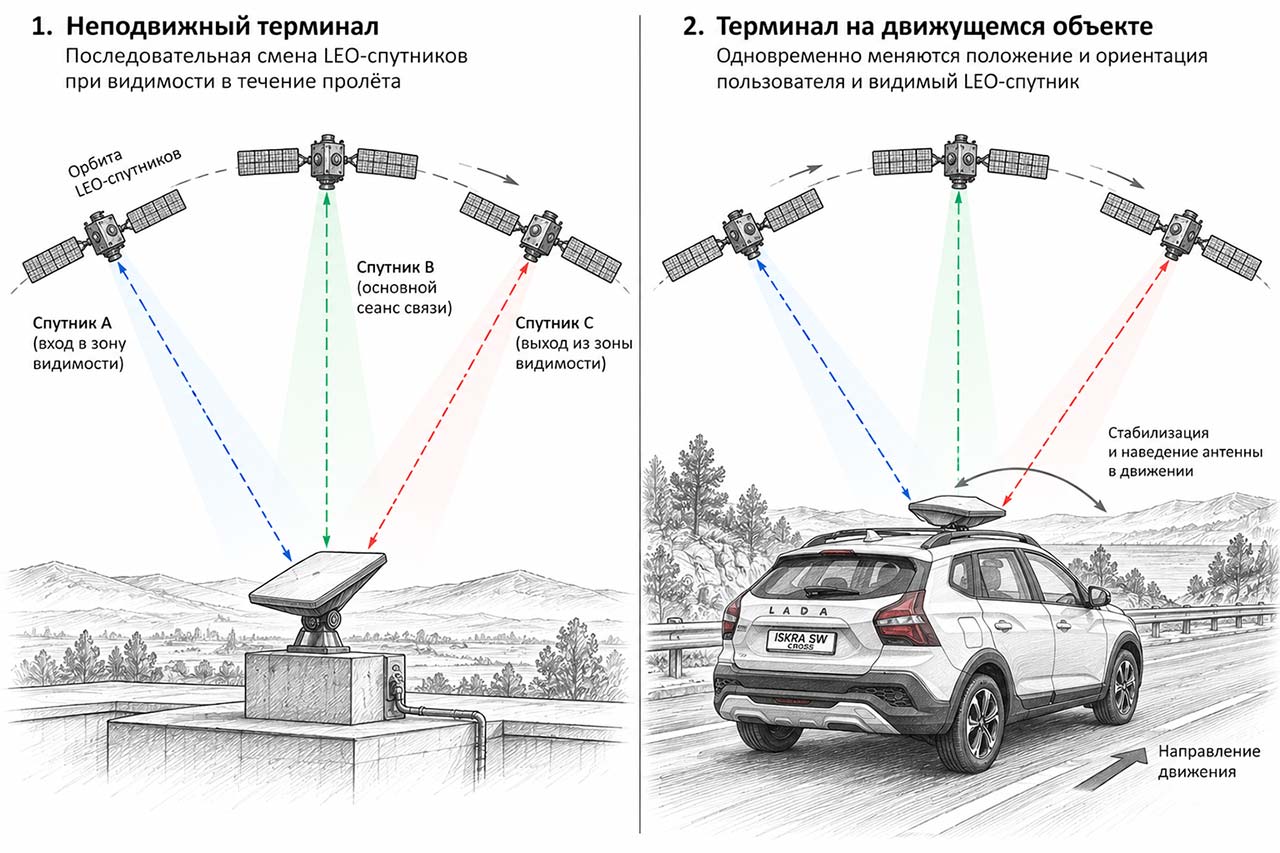

В группировке это решается за счёт смены обслуживающего аппарата. Когда текущий спутник перестаёт быть оптимальным для конкретного соединения, система должна выбрать следующий доступный аппарат и организовать переход на него. Для пользователя это может выглядеть как продолжение одного соединения, хотя физический объект на другом конце радиолинии уже изменился.

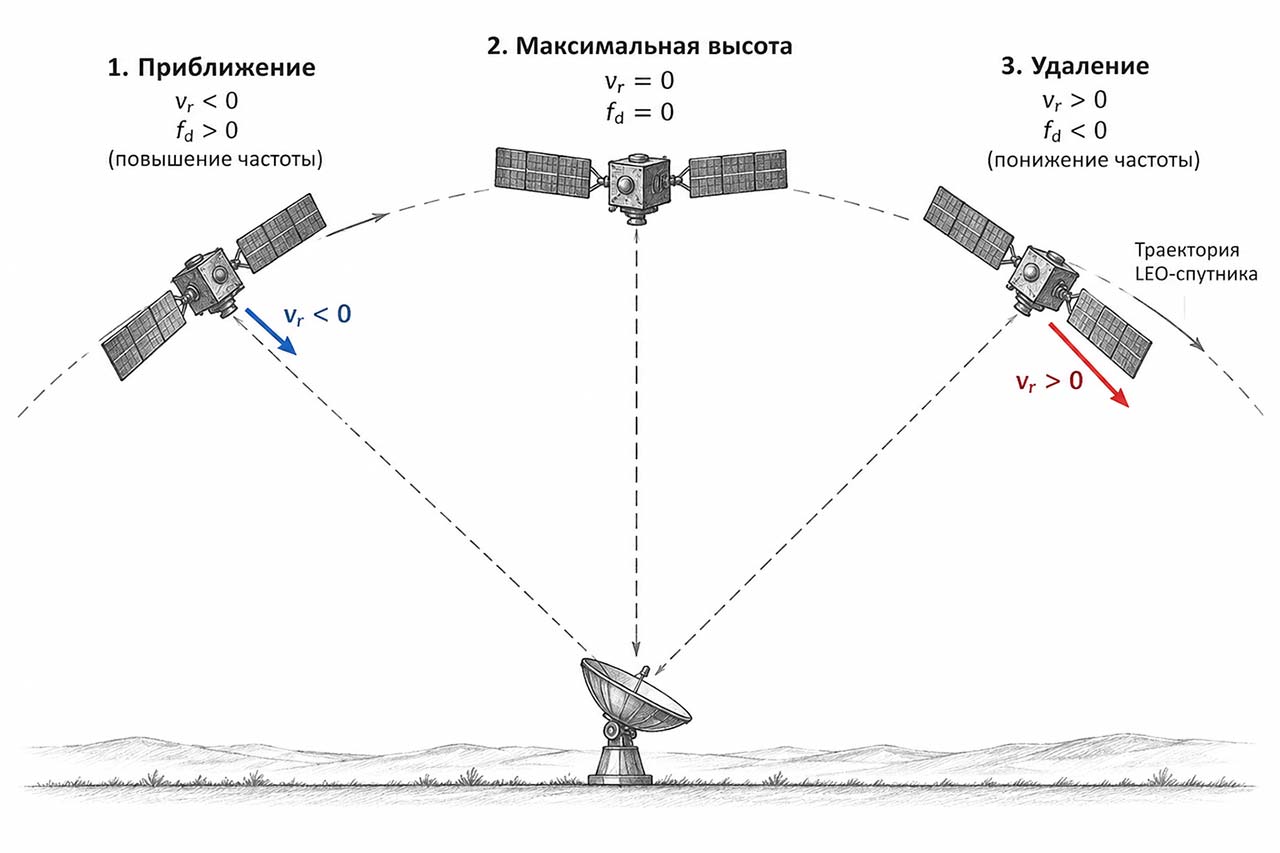

Здесь появляются дополнительные требования к терминалу. Он должен либо получать от сети информацию о доступных спутниках и их параметрах, либо участвовать в их обнаружении и выборе в соответствии с архитектурой конкретной системы. Антенная система должна иметь возможность изменять направление главного луча, а цифровая часть — управлять соответствующими режимами радиотракта.

Конкретный механизм зависит от архитектуры сети, поэтому одинаково описывать работу всех LEO-систем было бы неправильно. В разных системах различаются спутниковая архитектура, межспутниковые линии, наземная инфраструктура, алгоритмы планирования ресурса и способы управления пользовательским терминалом.

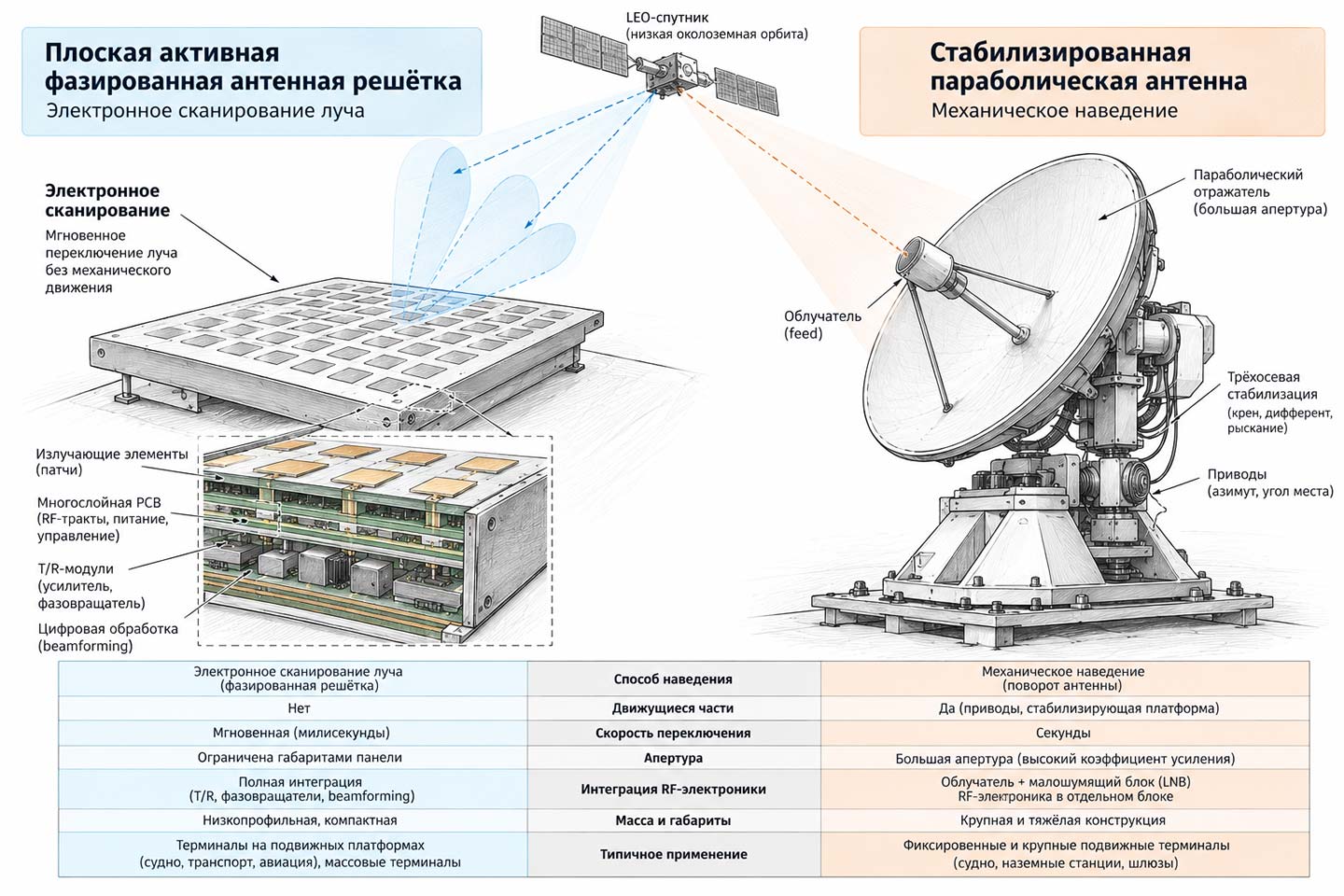

Для неподвижного терминала основная задача сводится к сопровождению спутника и переключению между аппаратами. На движущемся объекте к этому добавляется собственное движение пользователя. Автомобиль, поезд, судно или самолёт одновременно меняет положение и ориентацию, поэтому расчёт геометрии радиолинии становится частью работы всей бортовой системы.

Здесь особенно хорошо видно, почему антенну нельзя рассматривать отдельно от управляющей электроники. Чем быстрее меняется направление на спутник и чем меньше времени остаётся на перестройку канала, тем теснее связаны антенная система, RF-часть, цифровая обработка, управление и программное обеспечение.

Антенна и радиоканал работают в определённом диапазоне частот, однако выполнять всю последующую обработку непосредственно на несущей частоте часто нецелесообразно. Поэтому в терминале применяются смесители, генераторы, синтезаторы частоты и другие узлы преобразования.

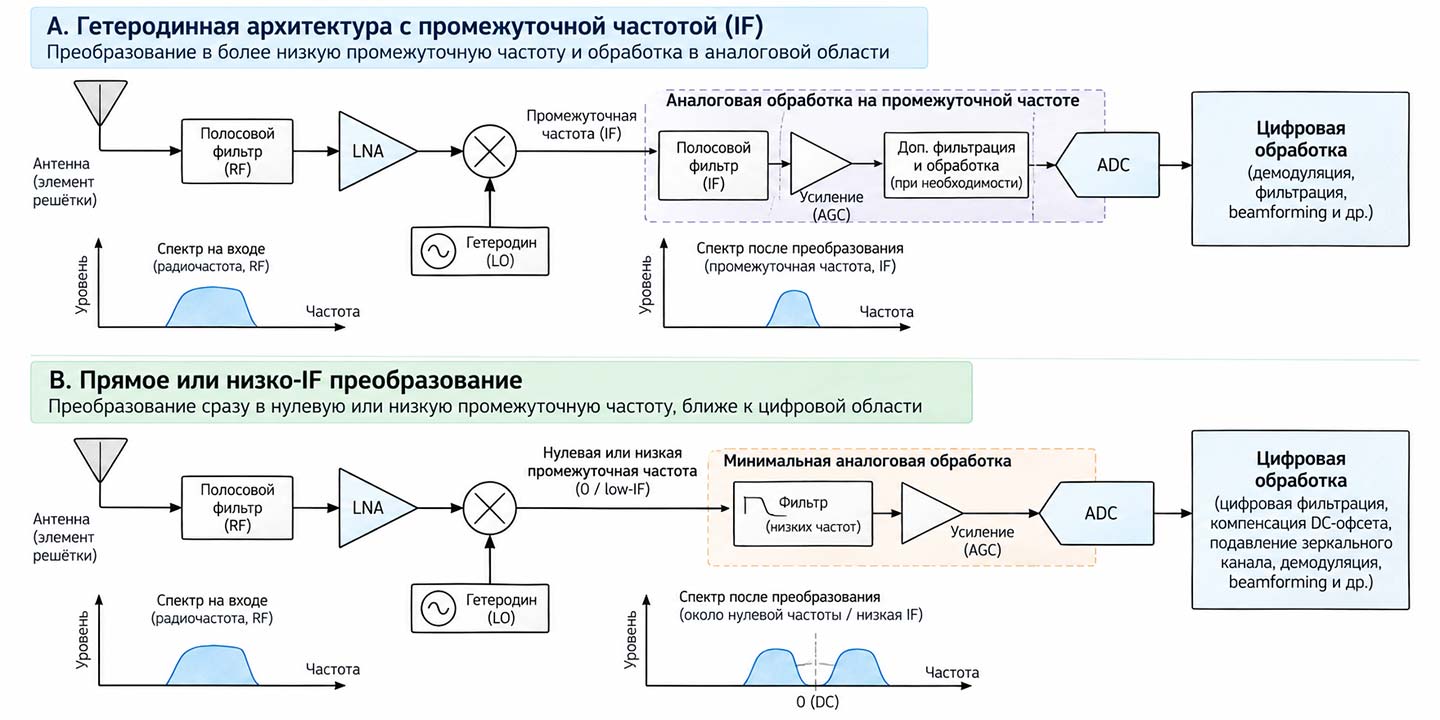

Один из классических вариантов — перенести принимаемую полосу на промежуточную частоту, где её удобнее усиливать и фильтровать, а затем преобразовать в форму, пригодную для оцифровки. В передающем тракте выполняется обратное преобразование. Этот принцип известен как гетеродинное преобразование; его классическая супергетеродинная архитектура была разработана более ста лет назад, но сама идея частотного преобразования по-прежнему лежит в основе большого количества современных радиоприёмников.

Радиоприёмник из 1918 года и современный спутниковый терминал используют один и тот же принцип

В 1918 году Эдвин Армстронг разработал супергетеродинный приёмник, в котором входной высокочастотный сигнал переносился на более удобную промежуточную частоту. В то время это решало проблему усиления и селективности радиоприёмников на вакуумных лампах. Сегодня вместо ламп используются MMIC, АЦП, ЦАП и цифровые процессоры, но сама идея разделить высокочастотный входной сигнал и удобную для обработки промежуточную область никуда не исчезла. Это хороший пример того, как инженерное решение, возникшее из ограничений одной технологической эпохи, продолжает работать после полной смены элементной базы.

Современный терминал может использовать разные варианты преобразования — от традиционной архитектуры с промежуточной частотой до прямого преобразования или низкой промежуточной частоты, где значительная часть обработки переносится ближе к цифровой области. Выбор зависит от рабочей частоты, полосы сигнала, требований к динамическому диапазону, шумам, энергопотреблению и стоимости.

При этом важна не только номинальная частота. Фазовый шум генераторов влияет на чистоту и устойчивость преобразования, фильтры определяют избирательность, а нелинейность усилителей и смесителей может приводить к появлению интермодуляционных продуктов и нежелательных составляющих спектра.

Температура также входит в эту задачу. Изменение параметров генераторов, усилителей и других элементов при нагреве может приводить к изменению частоты, усиления или фазовых характеристик. Поэтому стабильность радиотракта приходится обеспечивать не только выбором компонентов, но и схемотехникой, конструкцией и алгоритмами компенсации.

На высоких частотах становится особенно заметно, что граница между компонентом и печатной платой условна. Между микросхемой и следующим каскадом нет идеального «провода»: есть линия передачи с определённым импедансом, длиной, потерями и паразитными параметрами. Поэтому переход от микросхемы к плате и от одного участка тракта к другому должен иметь предсказуемые характеристики.

Современный проект ESA TOMCAT хорошо показывает эту тенденцию. В его архитектуре RF-микросхема объединяет функции усиления, формирования луча и преобразования частоты, а цифровая часть с интегрированными АЦП и ЦАП управляет группами антенных элементов. В описании проекта одна цифровая микросхема связана с несколькими RF-каналами и высокоскоростными межсоединениями. Это уже не отдельные «антенна», «СВЧ-модуль» и «цифровая плата», а единая многоканальная система.

После преобразования аналогового сигнала в цифровую форму значительная часть операций может выполняться аппаратно-цифровыми или программными методами. В зависимости от архитектуры терминала здесь используются FPGA, SoC, цифровые сигнальные процессоры и специализированные ASIC.

Эта часть системы отвечает далеко не только за передачу пользовательских данных. Здесь могут выполняться синхронизация, цифровая фильтрация, оценка параметров канала, демодуляция и модуляция, коррекция ошибок, формирование и разбор кадров, управление радиотрактом и взаимодействие с более высокими уровнями сетевого протокола.

Распределение функций между FPGA, процессором и специализированной логикой определяется задачей. FPGA удобна там, где требуется большая параллельность и возможность изменить аппаратную конфигурацию. Процессор подходит для более сложного последовательного управления и программных функций. ASIC становится особенно привлекательным там, где устройство выпускается достаточно большой серией и постоянный набор операций выгоднее реализовать специализированной логикой.

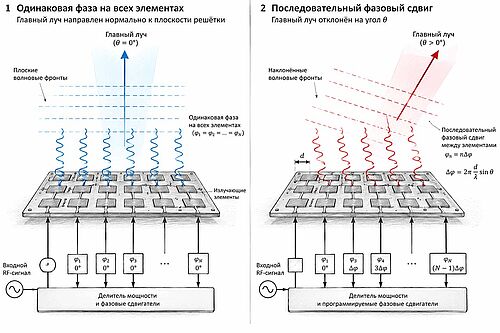

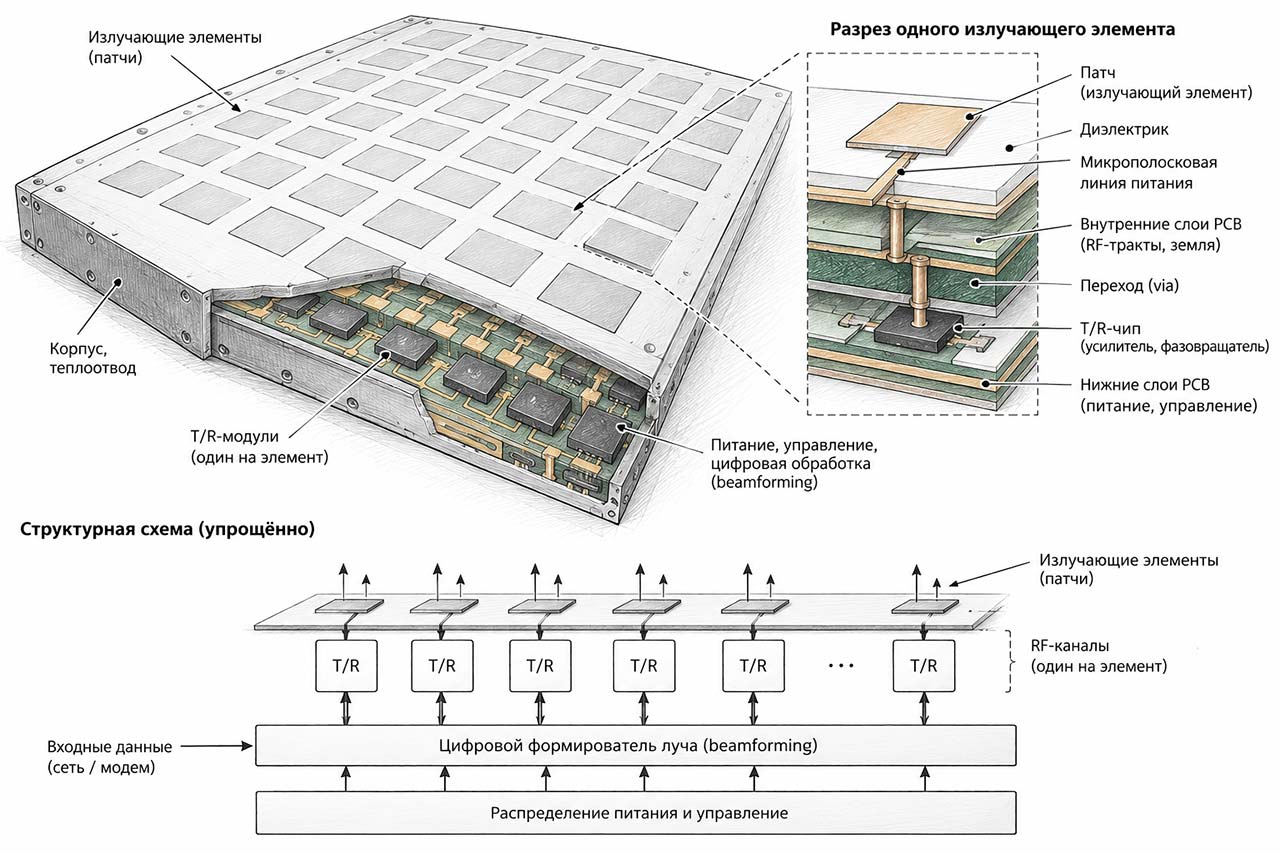

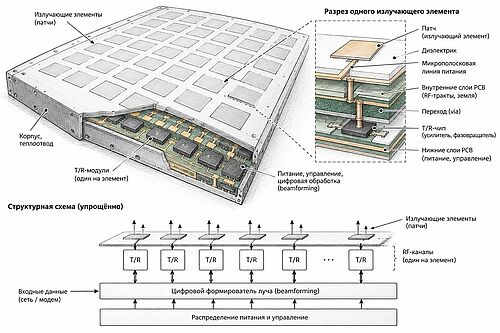

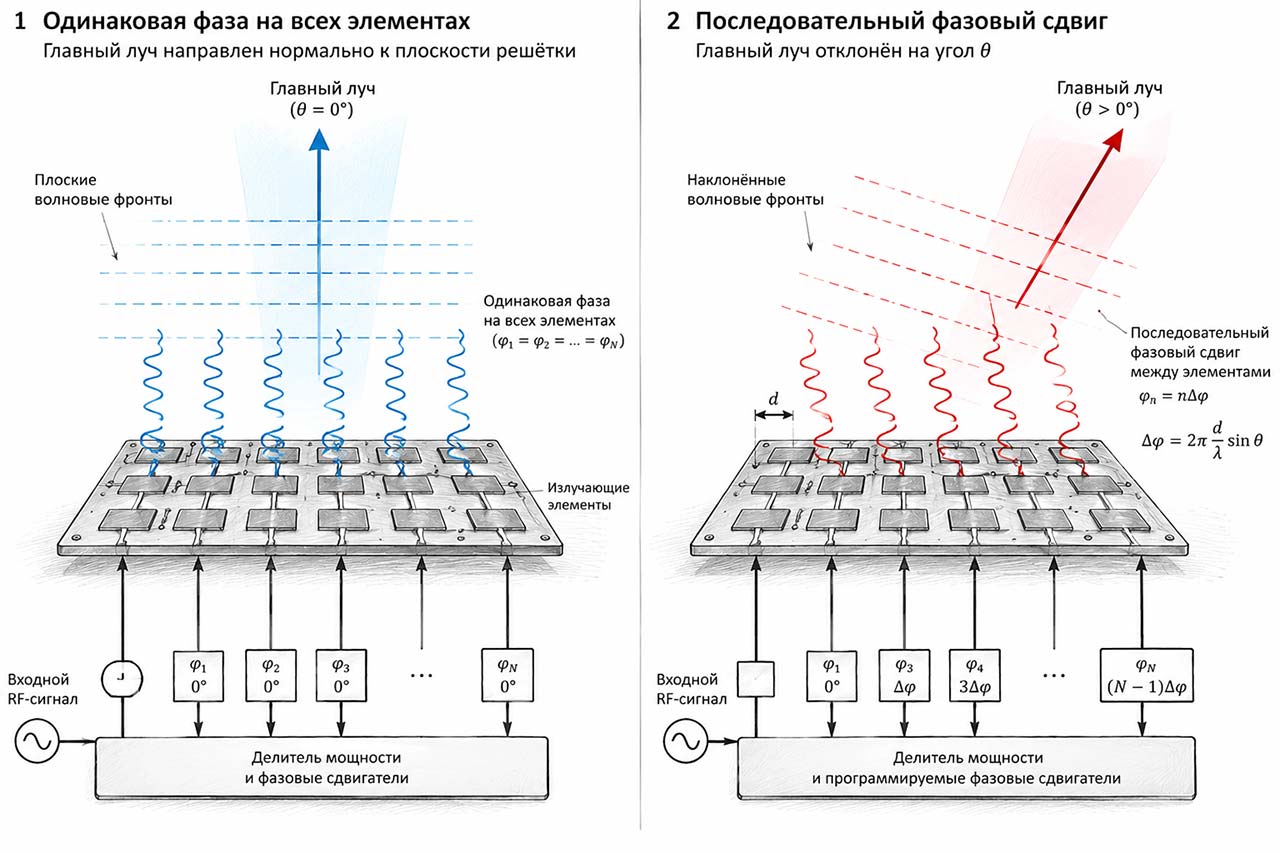

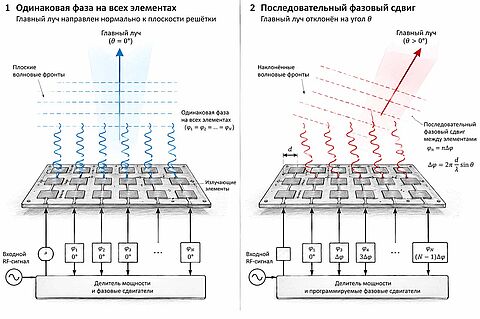

Для фазированной решётки появляется ещё один уровень сложности. При цифровом или гибридном beamforming цифровая часть участвует в формировании луча, а иногда и нескольких лучей одновременно. Это увеличивает требования к числу каналов обработки, скорости передачи данных внутри терминала, памяти и вычислительным ресурсам.

Отсюда количество антенных элементов быстро превращается в системный параметр. Удвоение числа каналов — это не только увеличение площади антенны. Необходимо добавить RF-цепи, преобразователи, линии управления, питание, цифровые соединения и вычислительные ресурсы, а также обеспечить синхронную работу всех каналов.

Современные разработки показывают, насколько далеко может зайти эта интеграция. В проекте TOMCAT ESA RF-каналы, АЦП и ЦАП, цифровое формирование луча и высокоскоростные соединения между группами каналов рассматриваются как элементы единой масштабируемой архитектуры. В других проектах ESA исследуются ещё более тесно интегрированные модули, в которых излучающие элементы и активная электроника объединяются в один конструктивный блок.

В результате цифровую часть терминала уже нельзя рассматривать как «компьютер, подключённый к радиоприёмнику». Она становится частью самого радиотракта и непосредственно влияет на его возможности.

На относительно низких частотах во многих практических задачах соединение между двумя компонентами можно рассматривать как проводник с небольшим собственным влиянием на работу схемы. При повышении частоты такое приближение постепенно перестаёт работать.

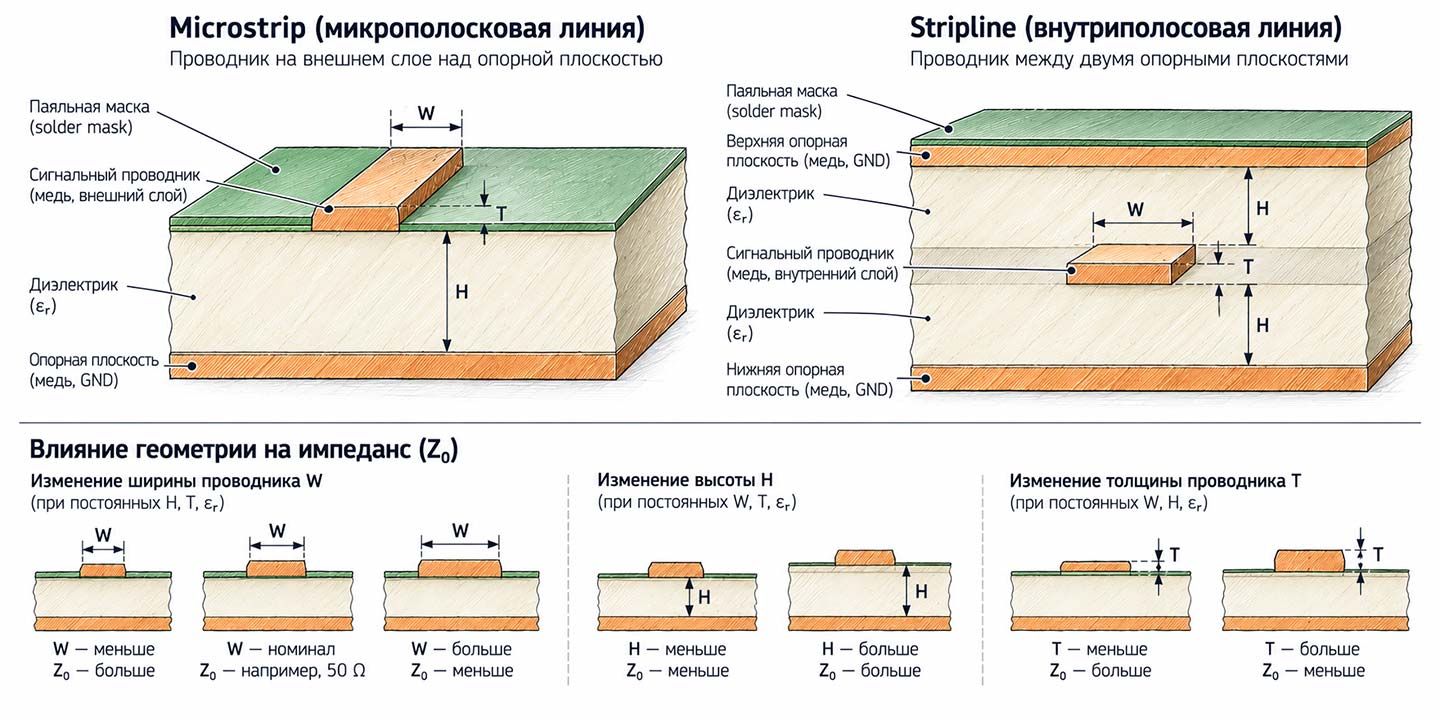

Проводник на печатной плате вместе с окружающим диэлектриком и опорными проводящими слоями образует линию передачи. Её параметры зависят от ширины и толщины медного проводника, расстояния до опорной плоскости, диэлектрической проницаемости материала и геометрии всей окружающей структуры.

Одним из основных параметров становится волновое сопротивление, или импеданс. Если линия рассчитана, например, на 50 Ом, это значение определяется не надписью на схеме, а реальной геометрией конструкции. Изменение ширины проводника или расстояния до опорной плоскости приводит к изменению импеданса и связанных с ним характеристик линии.

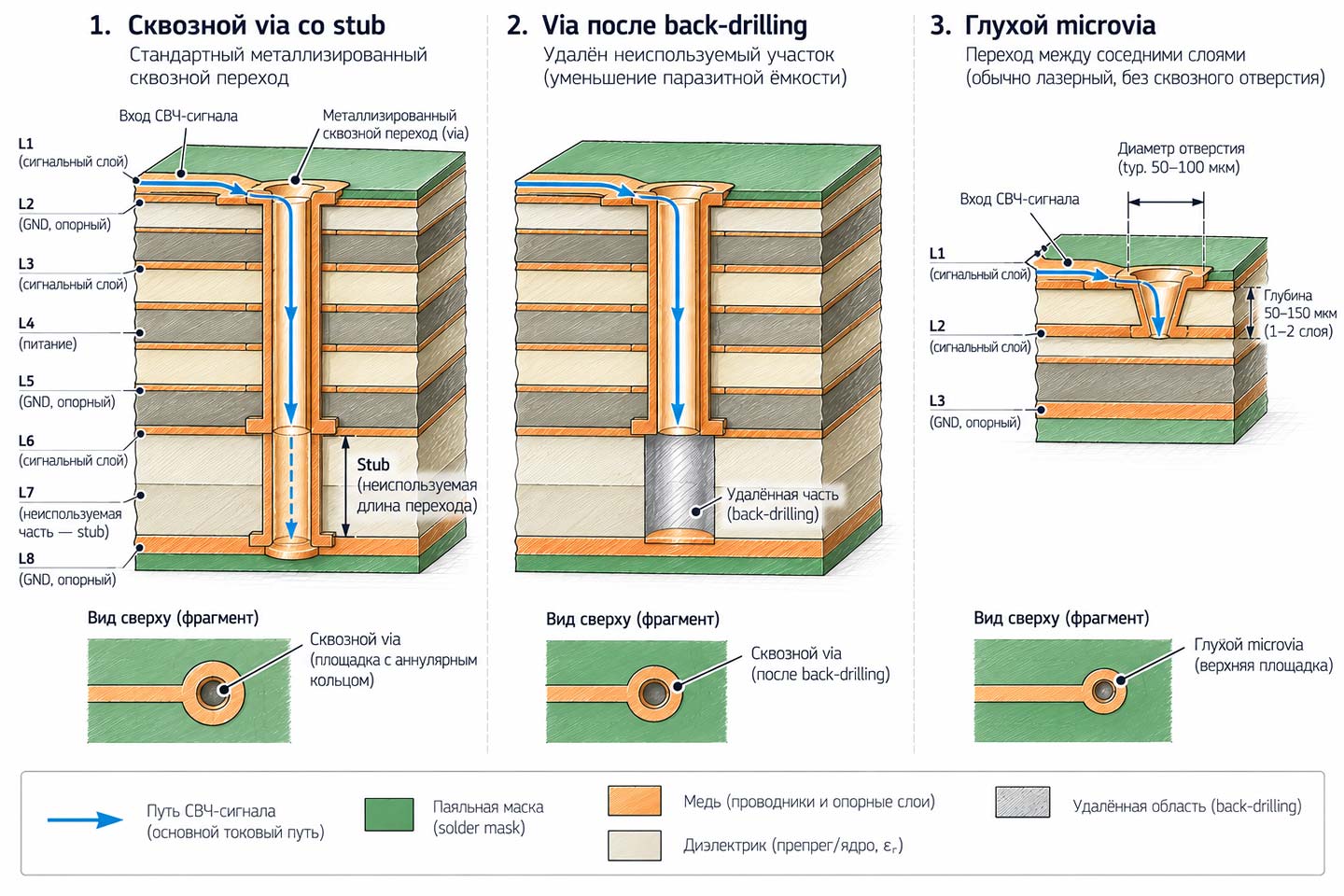

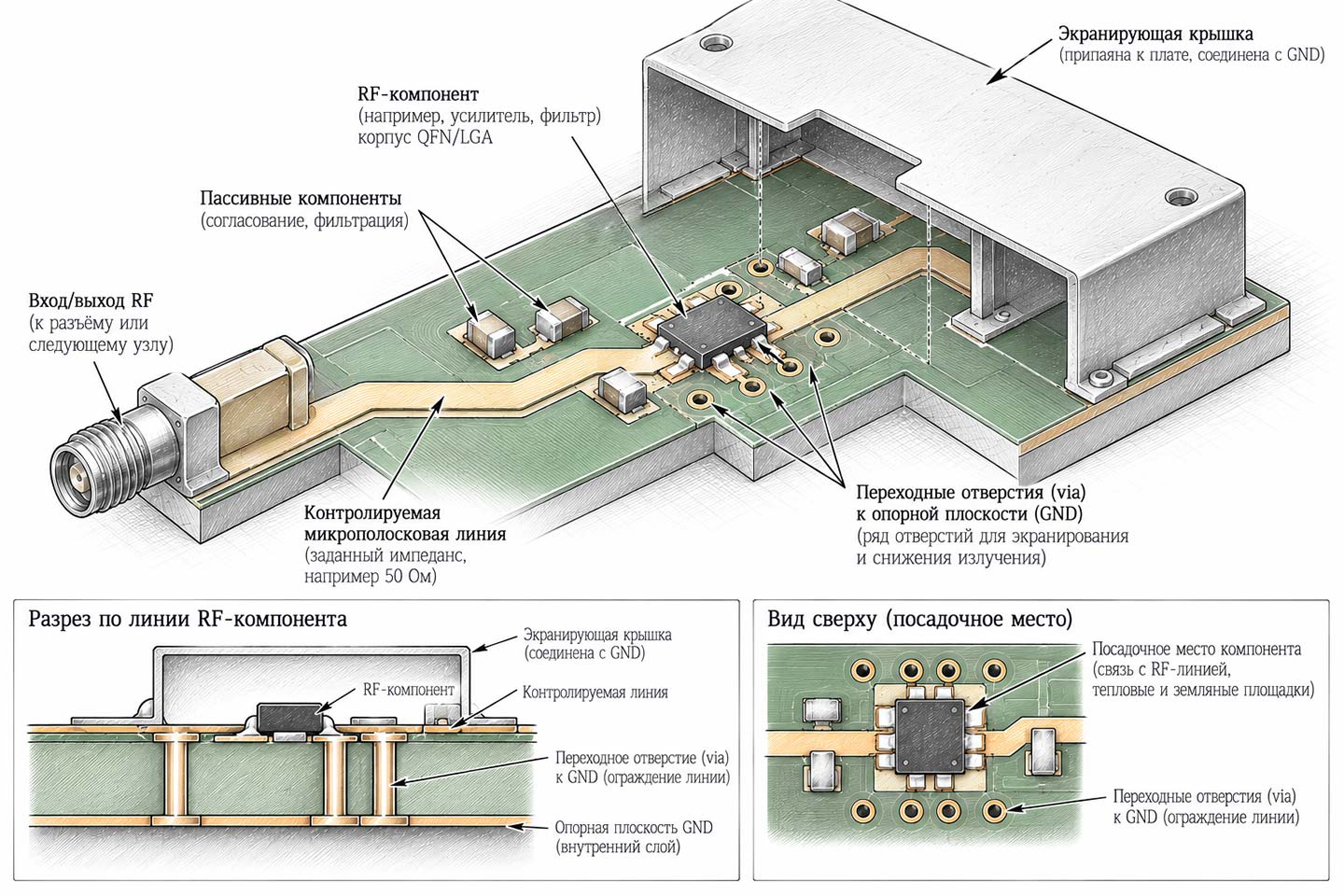

При этом важна не только длинная прямая дорожка. В СВЧ-тракте электрически значимыми становятся переходы между слоями, контактные площадки компонентов, разъёмы, изгибы трассировки и участки, где меняется геометрия линии.

Условно одну такую цепь можно представить как последовательность:

передатчик → корпус компонента → посадочное место → проводник на PCB → переход между слоями → разъём или следующий модуль → приёмник.

Каждый участок вносит свои потери и отражения. Поэтому СВЧ-тракт приходится оценивать как единую электрическую цепь, а не как набор отдельных дорожек.

Поэтому в конструкторской документации для высокочастотной платы недостаточно указать только толщину платы и число слоёв. Нужно задать электрически значимую геометрию и обеспечить её воспроизводимость.

Почему на СВЧ важна даже поверхность меди

Медная дорожка на чертеже выглядит гладкой линией, но реальная поверхность меди имеет микрорельеф. На достаточно высоких частотах ток распределяется преимущественно вблизи поверхности проводника из-за скин-эффекта, поэтому шероховатость уже может увеличивать эффективные потери. Именно поэтому для СВЧ-плат имеет значение не только удельное сопротивление меди, но и технология получения её поверхности. При высоких частотах выбор медной фольги становится частью проектирования, а не только вопросом технологии производства платы.

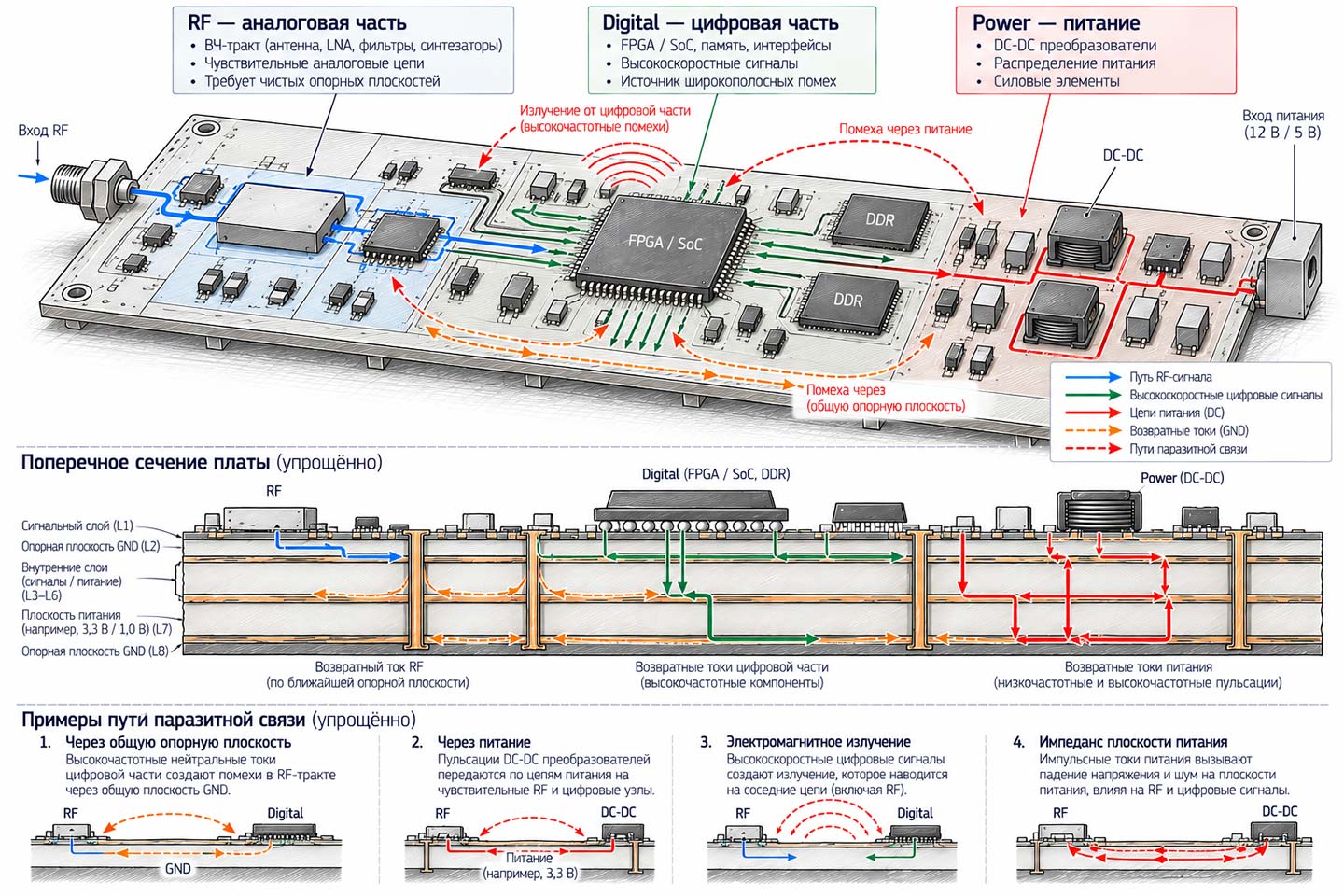

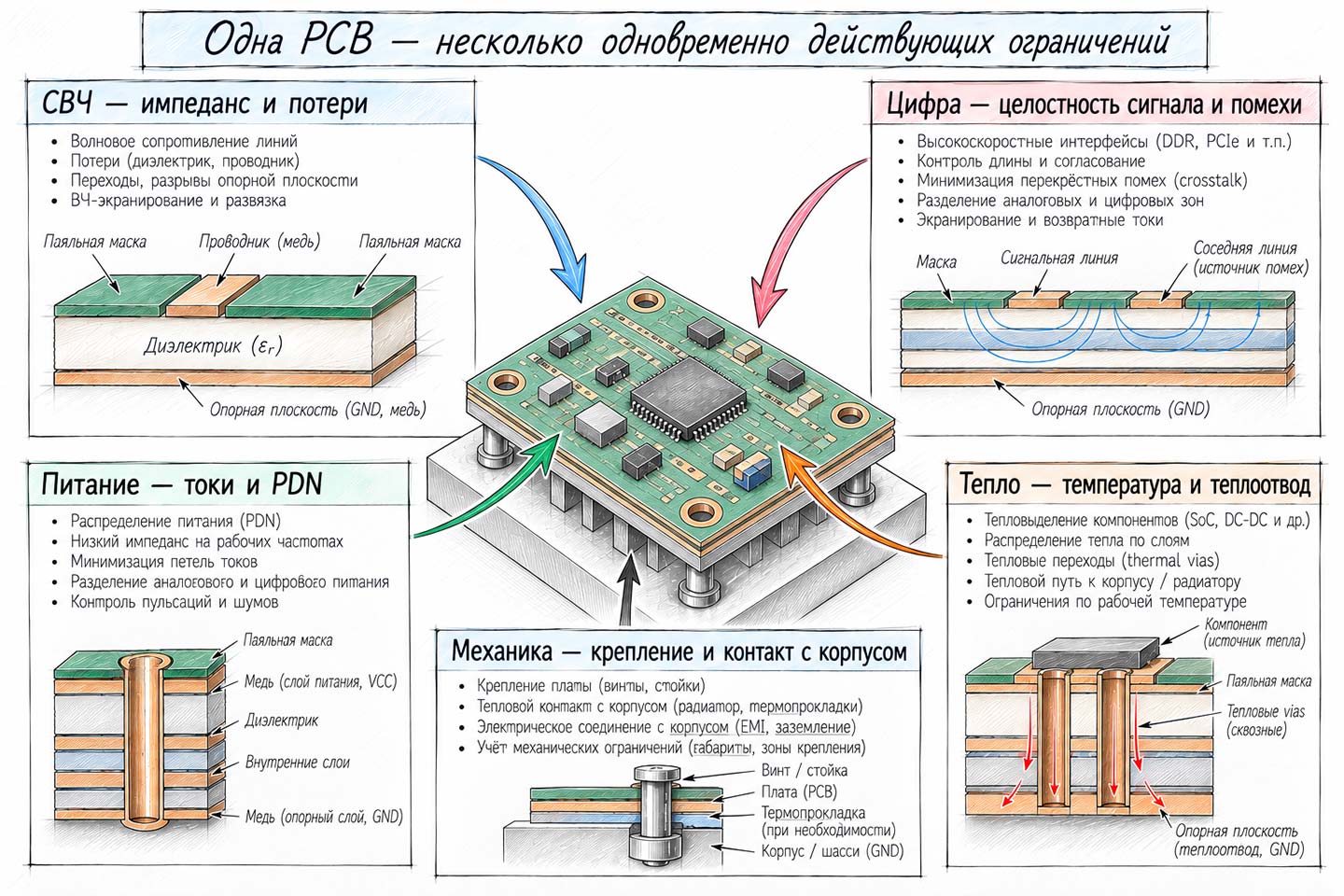

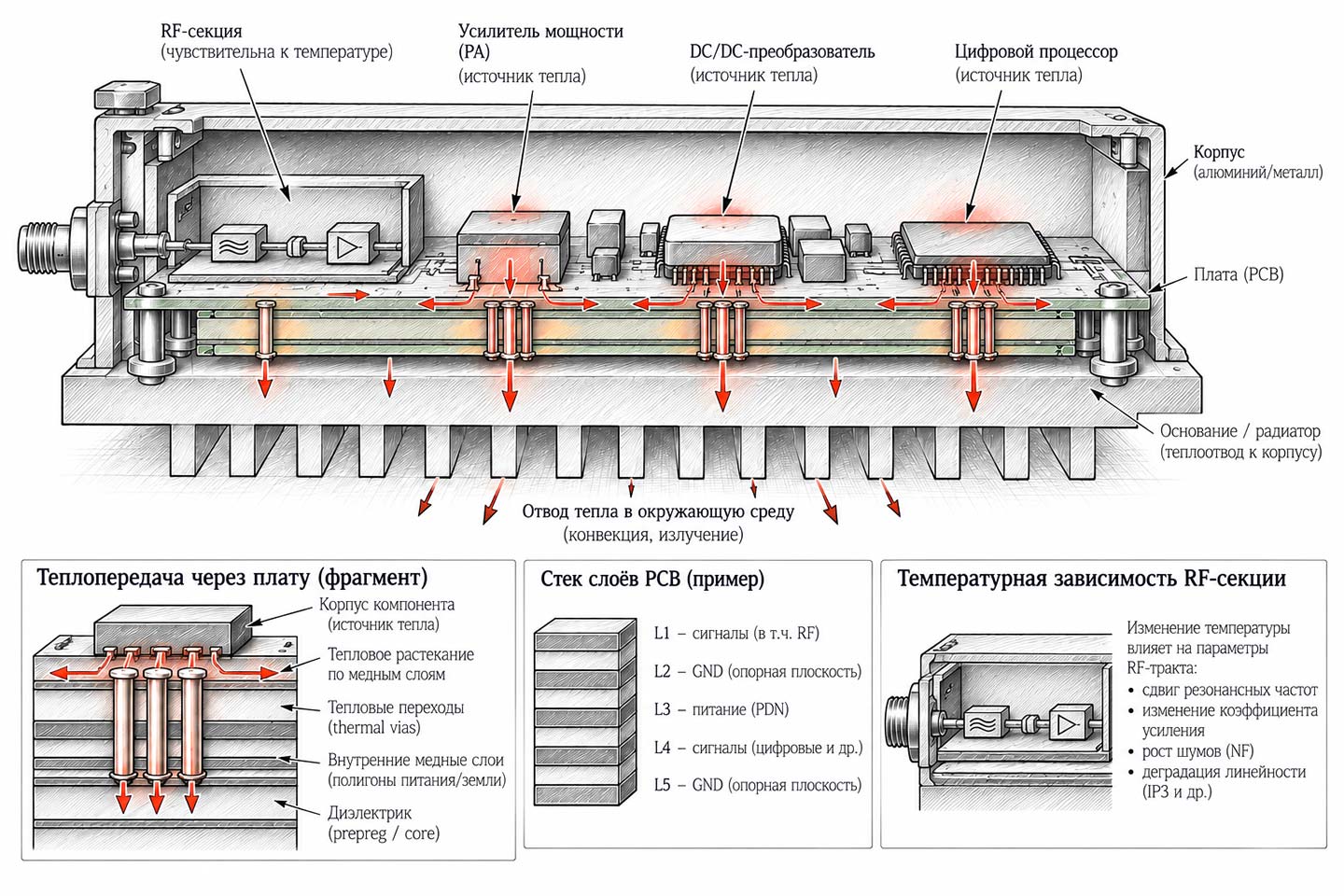

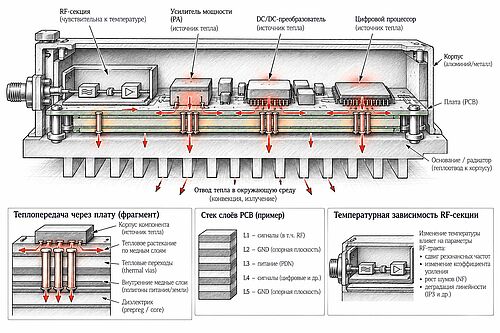

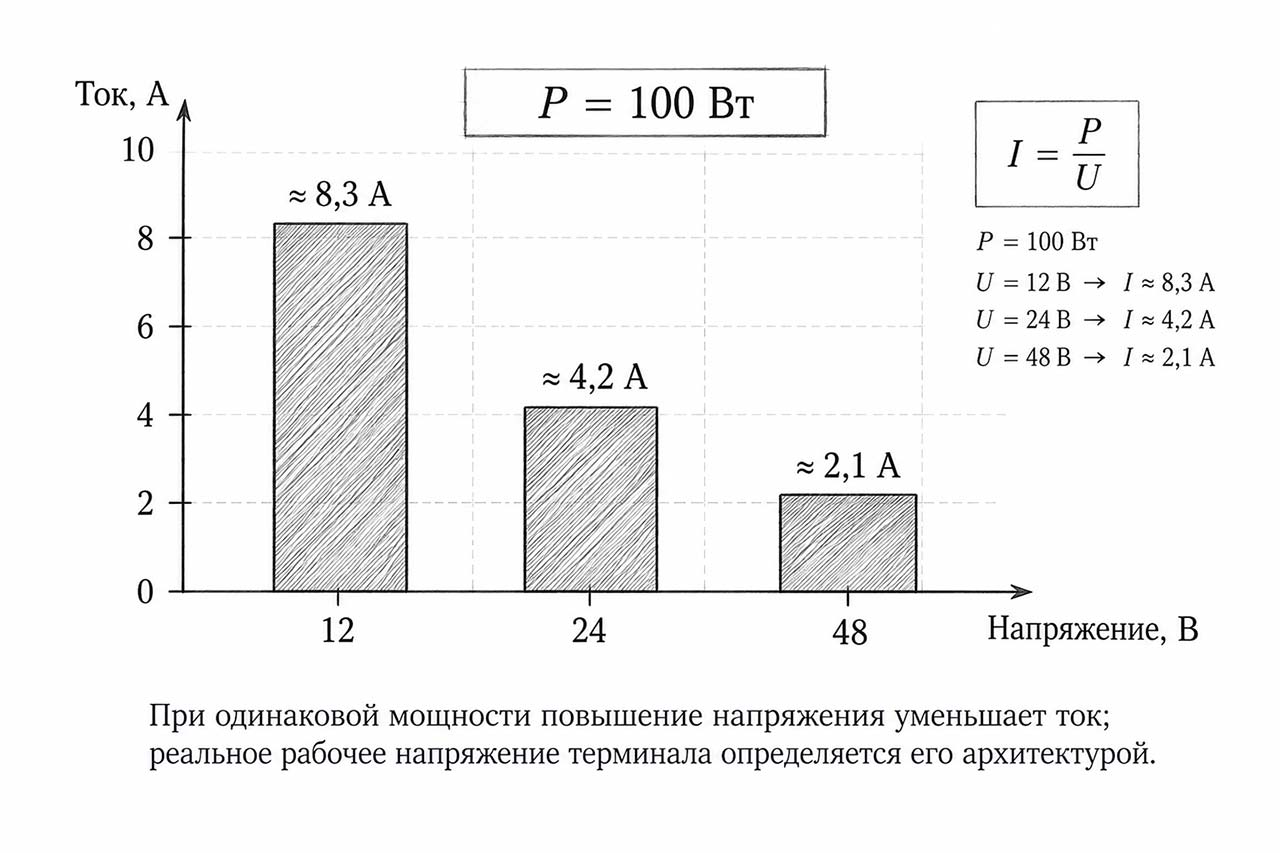

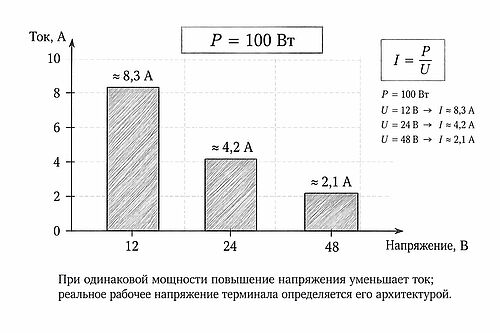

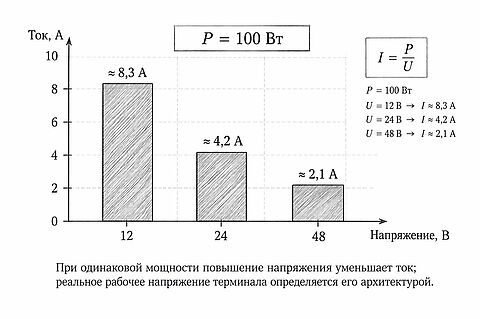

На одной плате терминала могут находиться усилители мощности, преобразователи питания, процессоры, FPGA и большое количество активных RF-каналов. Каждый из них потребляет энергию, и значительная её часть в конечном счёте превращается в тепло.

Особенно наглядно это проявляется в фазированных решётках. Если активных каналов становится много, их суммарное энергопотребление может быть существенной частью мощности всего терминала. Поэтому тепловой режим приходится учитывать одновременно с электрическими характеристиками.

Для отвода тепла используются большие медные области, тепловые переходы, металлические основания, теплопроводящие интерфейсы и другие конструктивные решения. Часть тепла может передаваться непосредственно в корпус терминала или в отдельный радиатор.

Но увеличение количества меди не является универсальным решением. Распределение меди влияет на технологию изготовления многослойной платы, баланс внутренних напряжений и возможную деформацию при прессовании. Толщина и расположение проводящих слоёв одновременно участвуют в формировании СВЧ-линий.

Получается инженерная связка: тепловое решение может изменить электрическую геометрию, а электрическая геометрия — тепловую конструкцию. То же относится к механической части: жёсткое основание или металлический корпус помогает отводить тепло, но одновременно становится частью системы крепления и может влиять на деформацию платы.

На этом уровне становится понятна главная производственная особенность СВЧ-электроники. Производителю необходимо воспроизвести не только рисунок проводников и качество монтажа компонентов. Нужно получить именно ту электрически значимую конструкцию, которая была рассчитана: с заданными материалами, толщинами, переходами, проводниками и монтажными структурами.

Изготовление такой платы нельзя оценивать только по формальным признакам вроде числа слоёв, минимальной ширины дорожки или количества компонентов. Важна способность технологического процесса стабильно воспроизводить конструкцию с требуемыми электрическими, тепловыми и механическими характеристиками.

Именно это и превращает производство СВЧ-платы в задачу воспроизводимости, а не просто в задачу изготовления.

Печатная плата в СВЧ-терминале является частью электрической конструкции, поэтому производственные данные должны описывать не только геометрию проводников и отверстий.

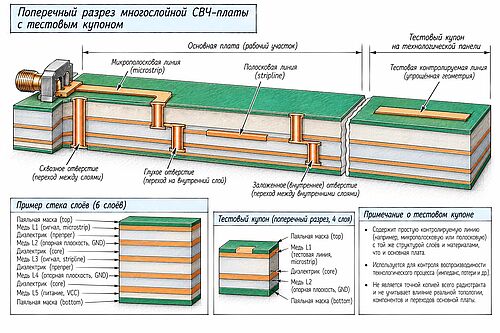

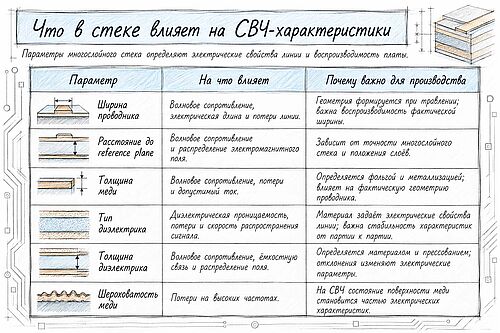

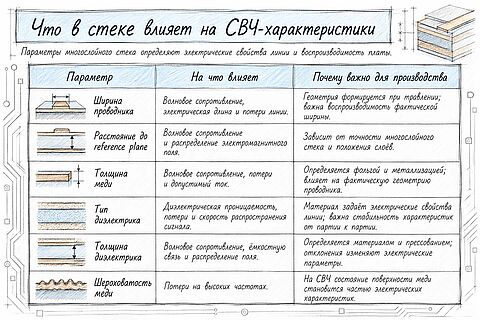

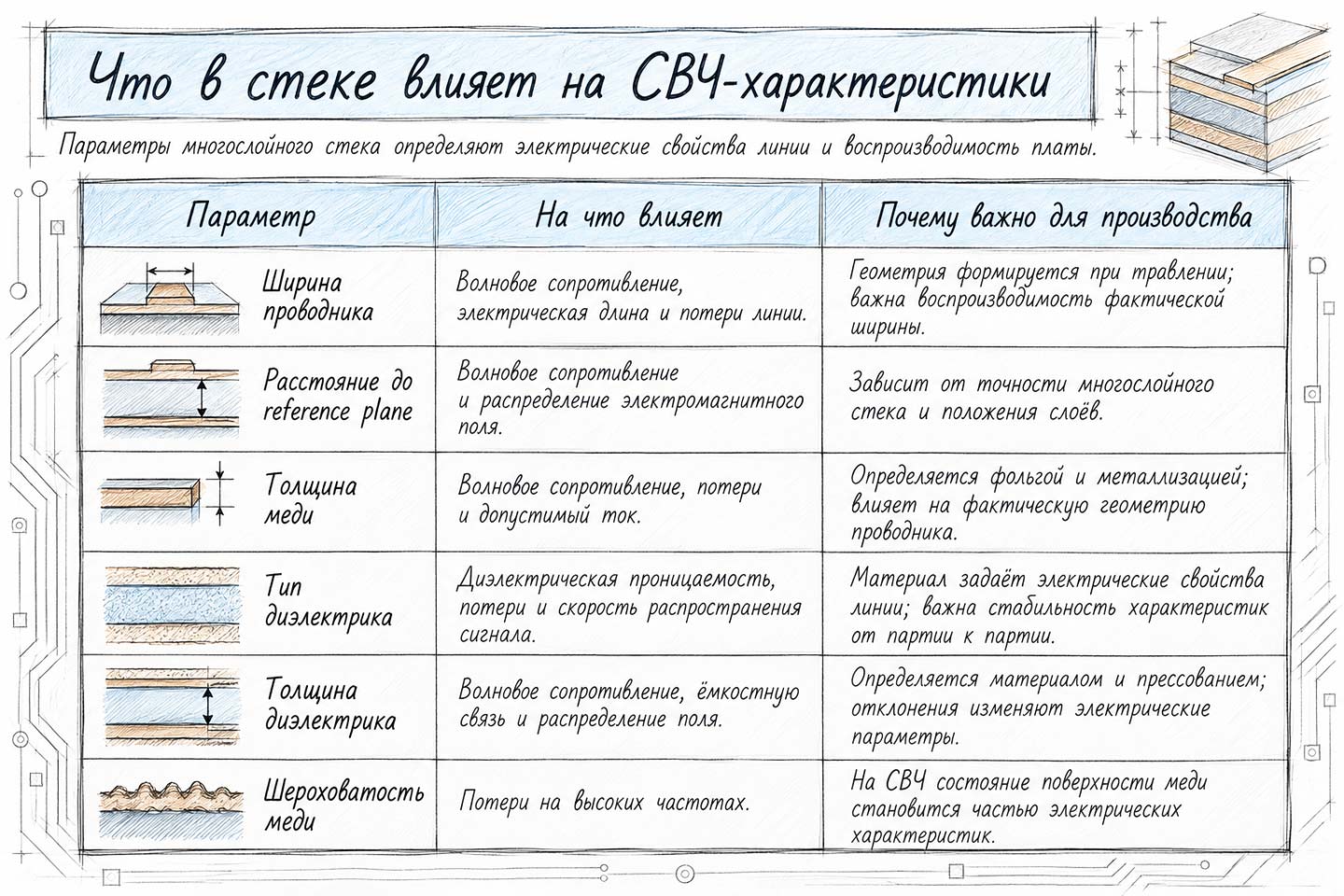

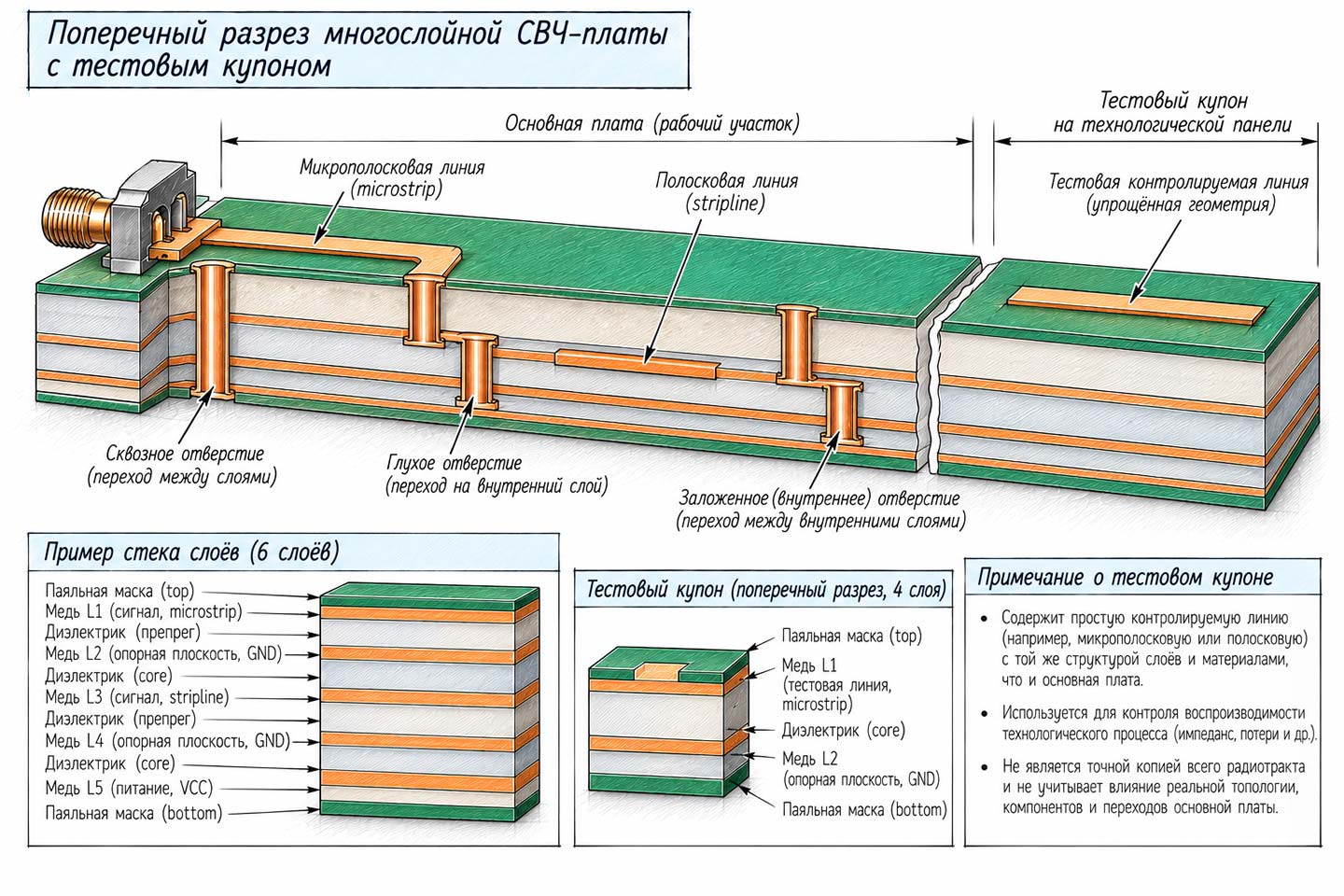

Для многослойной платы существенными становятся структура слоёв, типы диэлектриков, толщины меди и диэлектрических прослоек, требования к покрытиям, переходам и контролируемому импедансу. Для электронного монтажа добавляются спецификация компонентов, их корпуса и посадочные места, координаты установки, ориентация и технологические ограничения.

Часть параметров невозможно определить по одному изображению разводки. Если для линии задан определённый импеданс, его воспроизводимость зависит не только от ширины проводника в CAD, но и от фактической толщины меди, расстояния до опорного слоя и электрических свойств диэлектрика.

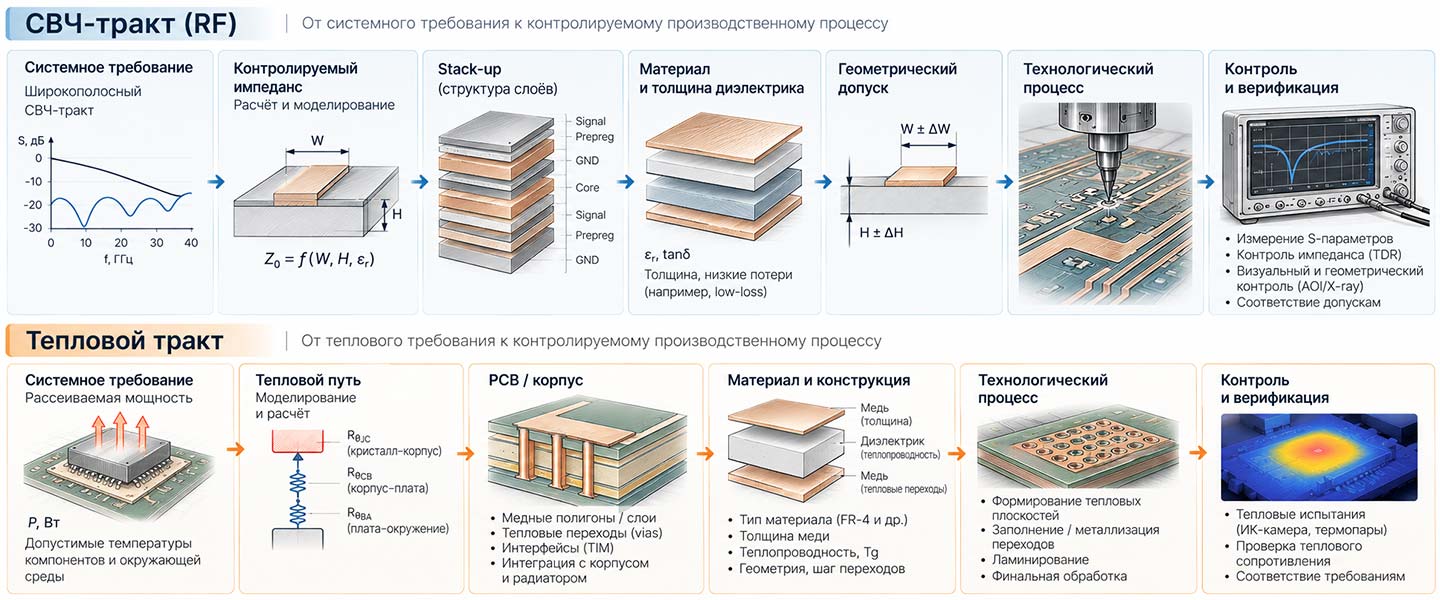

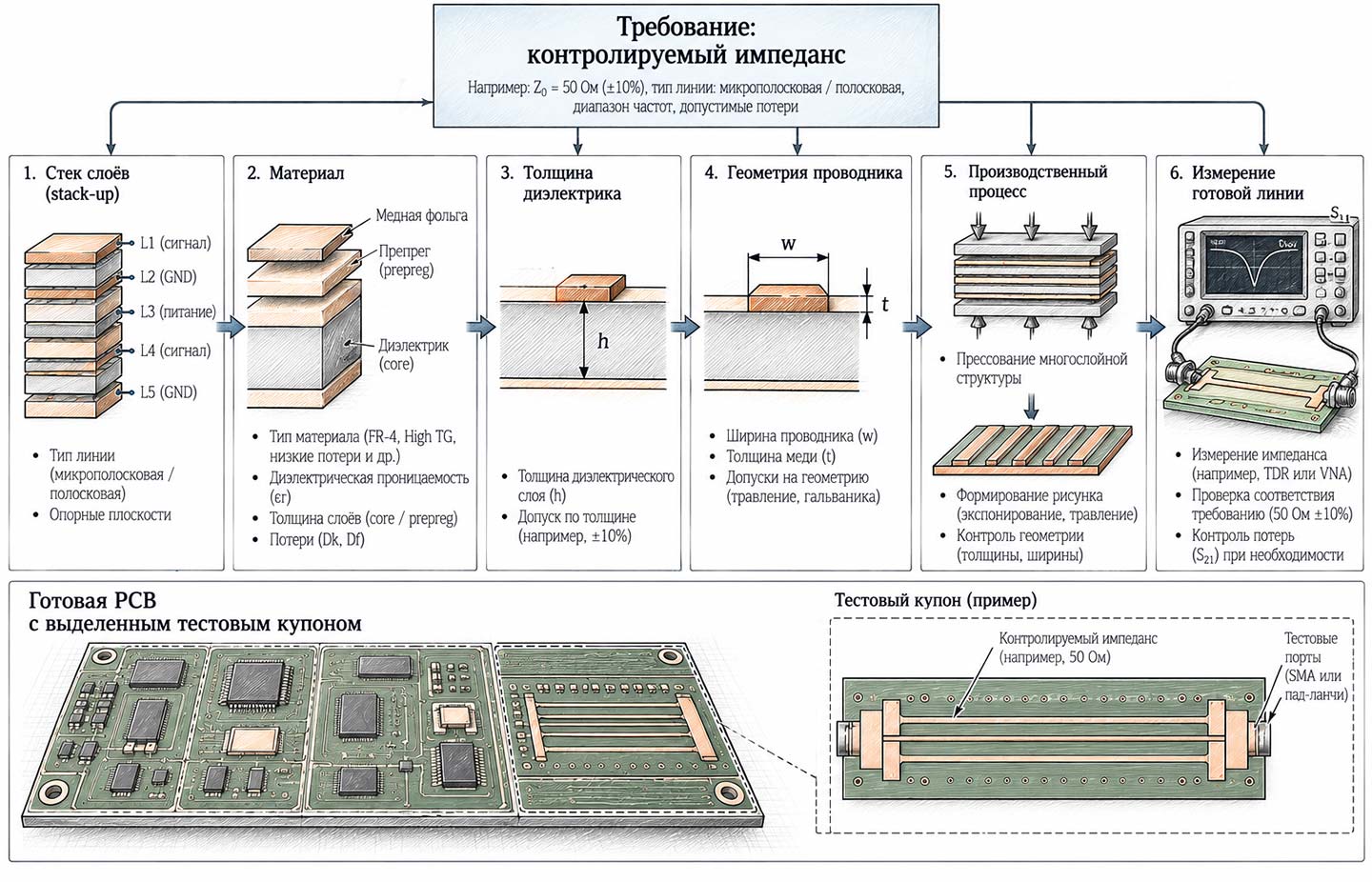

Поэтому производственный комплект фактически переводит электрическое требование в набор технологических требований:

требуемый параметр → геометрия → материал → технологический процесс → измеряемый результат.

Этот переход принципиален. Конструктор задаёт характеристики, но производственный процесс должен обеспечить способ их физического получения и контроля.

Для терминала это особенно важно потому, что одна и та же конструкторская документация должна одновременно задавать электрические, механические и технологические характеристики. Ошибка или недостающая информация на этом этапе может проявиться уже после изготовления платы, когда исправление требует не изменения одного файла, а пересмотра всей производственной цепочки.

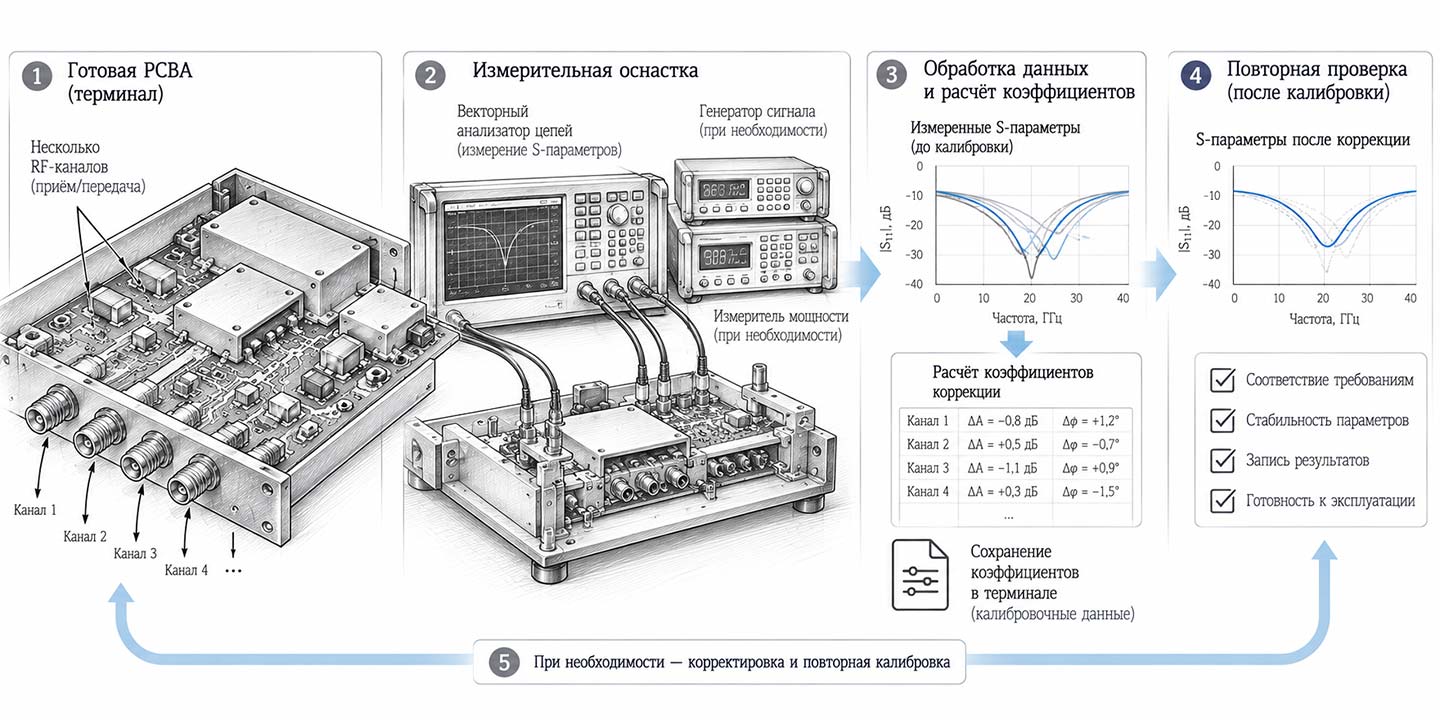

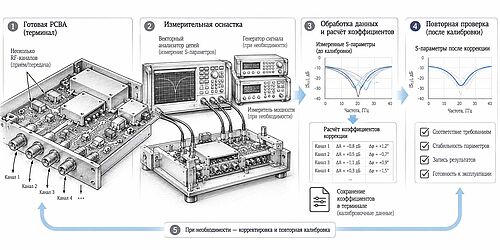

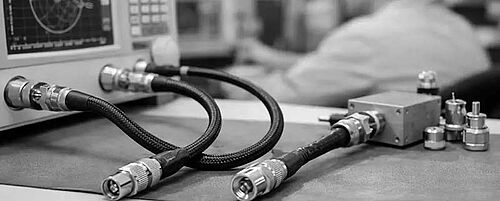

После проверки отдельных узлов необходимо убедиться, что они работают совместно.

Функциональное испытание может включать включение терминала, установление тестового соединения, передачу данных, работу пользовательских интерфейсов, управление антенной, переключение режимов и регистрацию диагностических параметров. Конкретная программа определяется назначением изделия.

Для мобильного терминала дополнительно проверяется поведение оборудования при изменении положения и условий работы. Если система должна автоматически сопровождать спутник, необходимо подтвердить не только работоспособность привода или фазированной решётки, но и правильное взаимодействие антенной системы, навигационной информации, модема и программного управления.

Здесь особенно хорошо видна разница между измерением одного параметра и функциональным тестом. Коэффициент передачи отдельного RF-узла может находиться в допустимом диапазоне, а терминал всё равно не сможет установить соединение из-за ошибки конфигурации, синхронизации, программного обеспечения или взаимодействия между подсистемами.

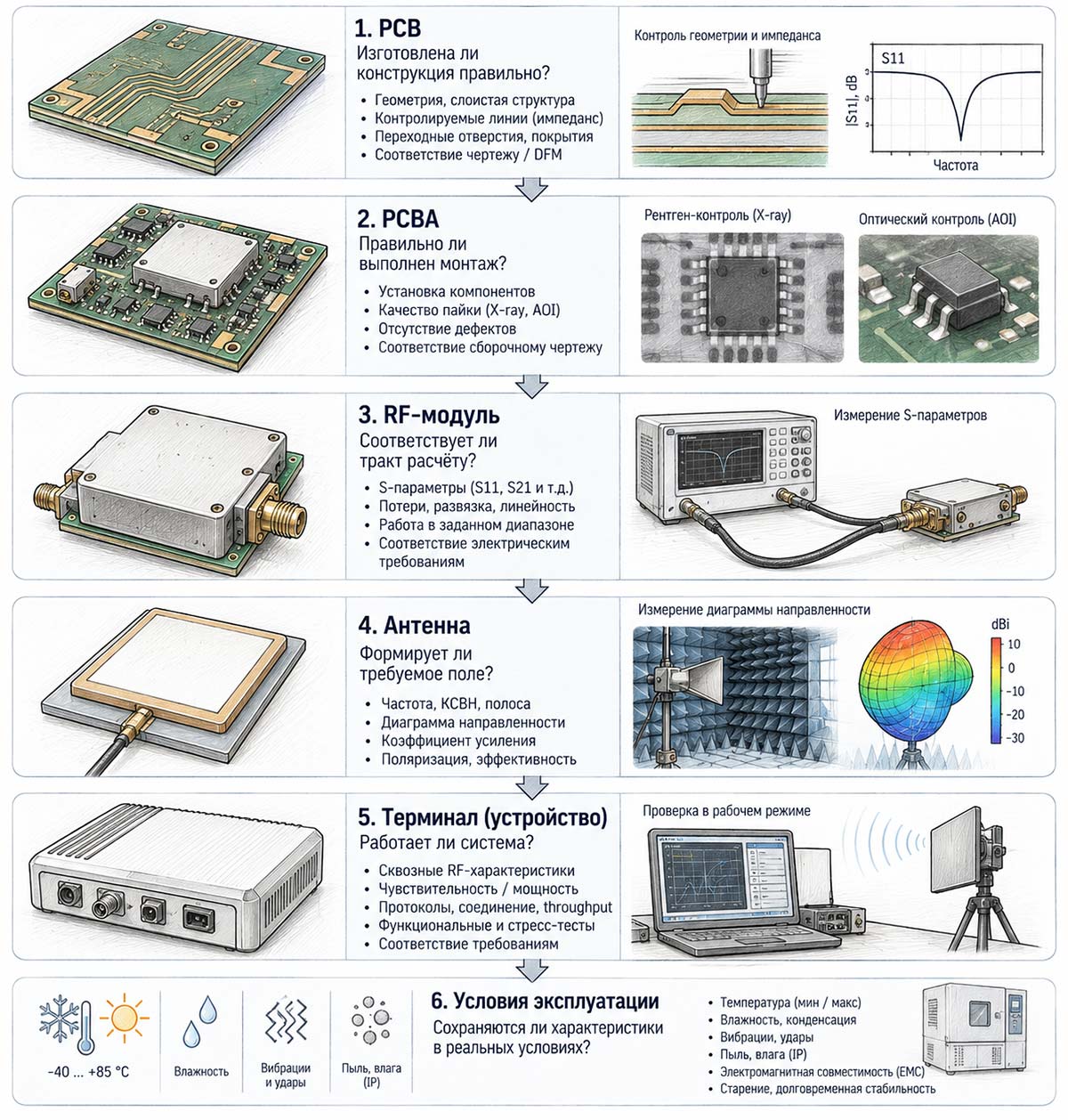

Поэтому испытания удобно рассматривать как несколько последовательных уровней.

Такой подход позволяет обнаруживать проблему там, где она проявляется наиболее непосредственно. Если дефект находится на уровне платы, его не следует пытаться обнаруживать только функциональным тестом всего терминала. И наоборот, отдельное измерение платы не покажет ошибку в программном управлении или взаимодействии нескольких подсистем.

Работоспособность терминала на лабораторном стенде не подтверждает автоматически его способность работать в автомобиле, на судне или на открытой площадке.

Для климатических и механических испытаний применяется семейство стандартов IEC 60068. В него входят отдельные методы для высокой и низкой температуры, изменения температуры, влажности, вибрации, ударных воздействий и других факторов. Состав серии обновляется отдельными редакциями: например, IEC 60068-2-14 для испытаний на изменение температуры имеет редакцию 2023 года, а IEC 60068-2-78 для влажного тепла — редакцию 2025 года.

Это не означает, что каждый терминал должен пройти все существующие испытания IEC 60068. Программа формируется по назначению оборудования, условиям эксплуатации, требованиям заказчика и применимым нормативным документам.

В российской системе стандартизации существуют соответствующие методы ГОСТ: например, ГОСТ 28203-89 устанавливает испытание на синусоидальную вибрацию, ГОСТ 28213-89 — испытание на одиночный удар, а ГОСТ 28216-89 — испытание на циклическое влажное тепло. Эти документы относятся к той же общей группе методов испытаний на воздействие внешних факторов, что и соответствующие методы IEC 60068.

Температурные испытания позволяют проверить поведение изделия при заданных высоких и низких температурах. Циклическое изменение температуры показывает, как конструкция переживает повторяющиеся расширения и сжатия материалов. Испытания повышенной влажностью позволяют оценить устойчивость конструкции к длительному воздействию водяного пара, а механические испытания — выявить проблемы, которые не проявляются в неподвижном лабораторном режиме.

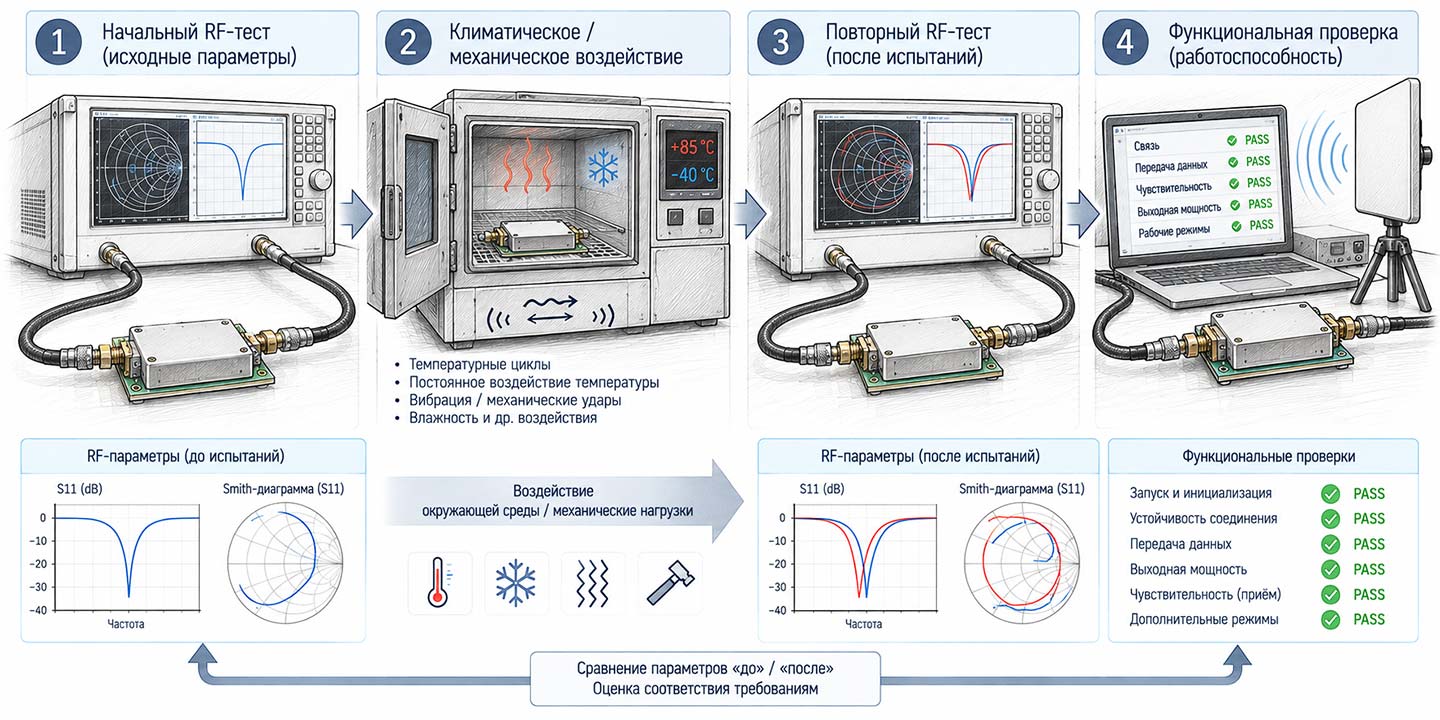

Особенно полезны испытания, при которых после воздействия повторяется исходное измерение. Тогда можно сравнить параметры RF-тракта, антенны или функционального режима до и после нагрузки и определить не только факт физического повреждения, но и возможный дрейф характеристик.

Для мобильного терминала это особенно существенно, поскольку физические нагрузки действуют одновременно. Например, температурный цикл может изменить механические напряжения в соединениях, а вибрация — выявить слабое место, которое при постоянной температуре не проявляется.

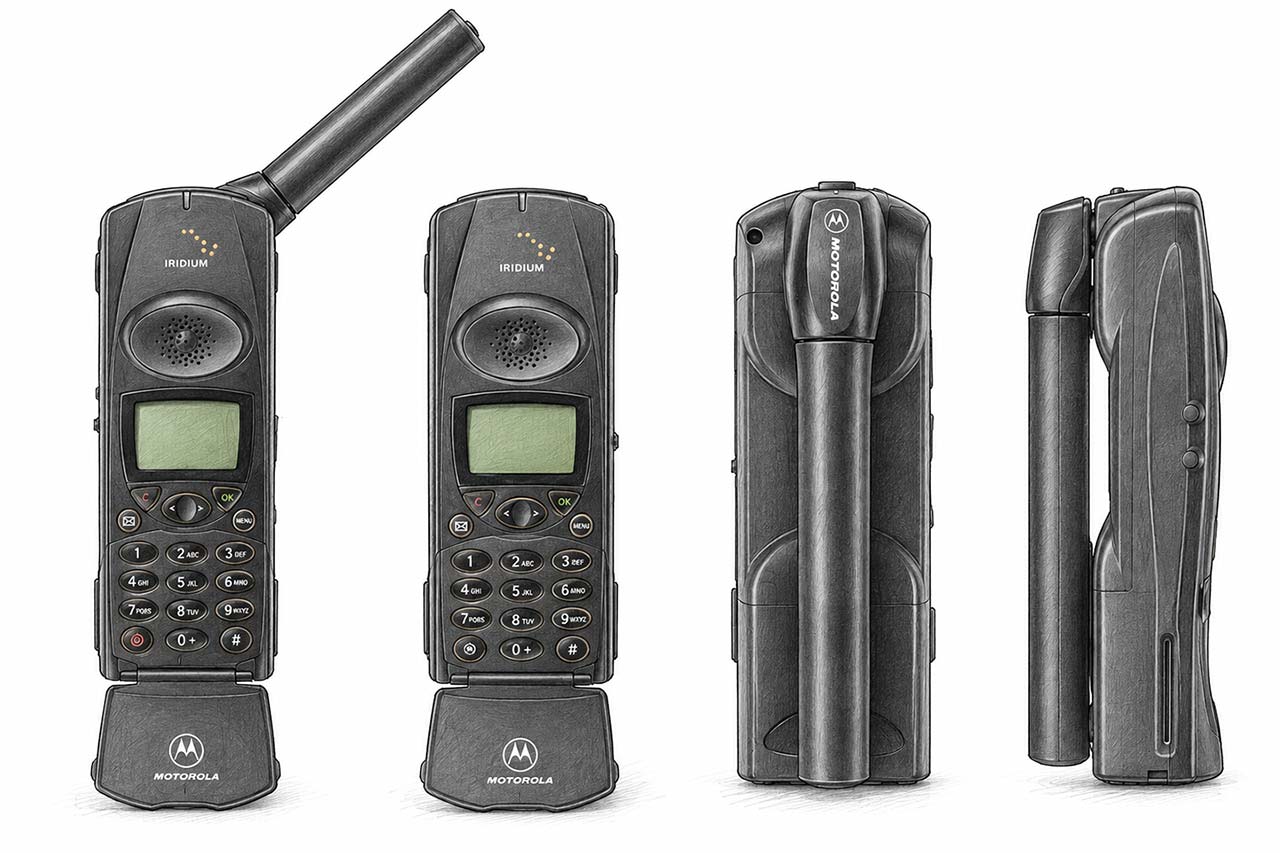

Iridium стал одним из первых масштабных примеров непосредственной связи пользователя с низкоорбитальной группировкой. Первый спутник системы был выведен на орбиту в 1997 году, коммерческая эксплуатация началась в 1998-м. Современная сеть использует 66 рабочих LEO-спутников, связанных между собой межспутниковыми линиями; спутники находятся примерно на высоте 780 км, а пользовательский сегмент традиционно работает в L-диапазоне.

Для терминала это означало принципиально иную архитектуру по сравнению с классической стационарной спутниковой станцией. Система с самого начала создавалась для мобильных пользователей, поэтому требовались компактные антенны, небольшая масса оборудования и работа с постоянно меняющейся геометрией радиолинии.

Исторически это были главным образом спутниковые телефоны и специализированные мобильные терминалы. Современный этап развития Iridium показывает уже другую тенденцию: та же LEO-инфраструктура используется не только для голоса, но и для передачи данных, IoT и новых сервисов NTN. В 2026 году Iridium начал живые испытания Iridium NTN Direct — сервиса, рассчитанного на интеграцию спутниковой связи непосредственно в изделия, модули и сети на основе стандартов 3GPP.

Для нашей темы Iridium важен прежде всего как доказательство того, что пользовательский LEO-терминал не появился вместе с современными широкополосными группировками. Уже первые системы заставляли инженеров решать те же базовые задачи: компактная антенна, радиотракт, питание, управление и работа с движущимся спутником.

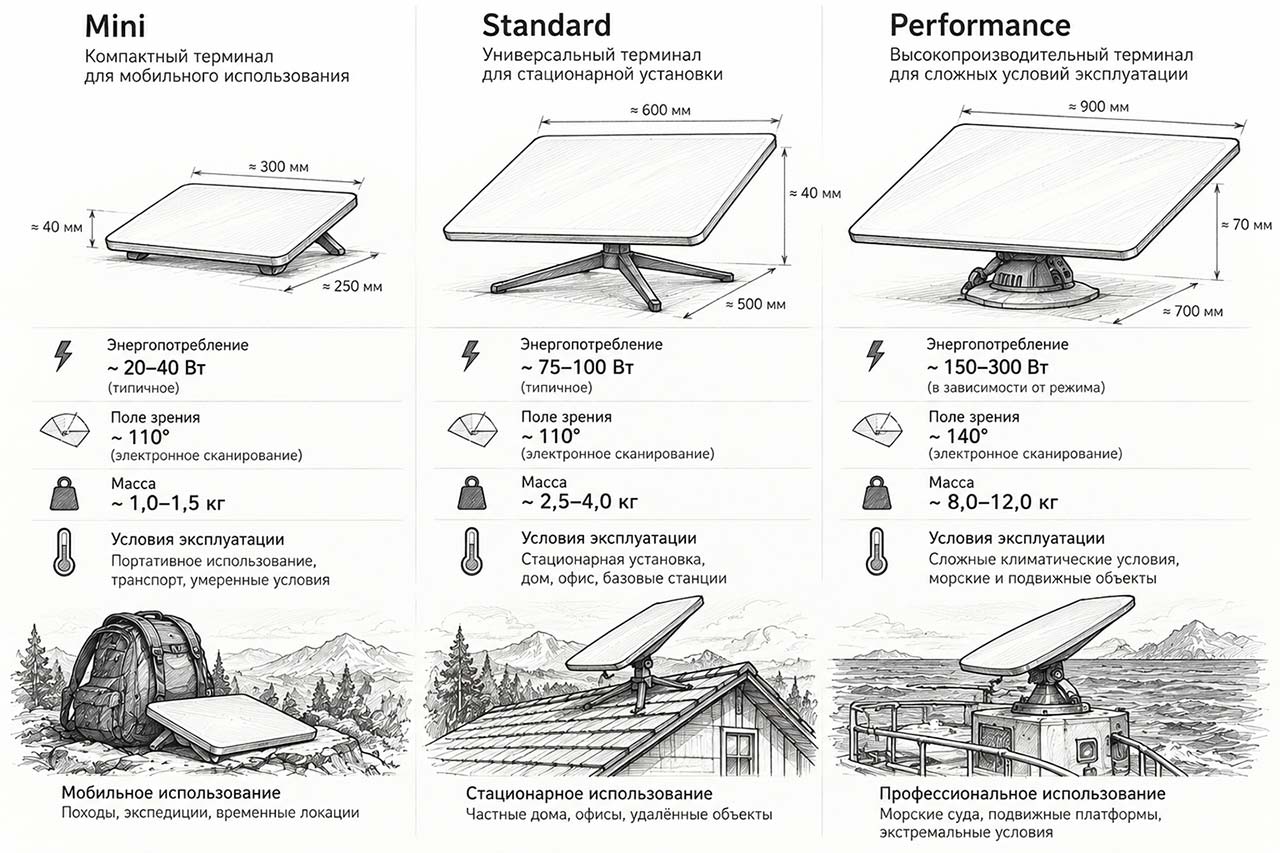

Наиболее заметный современный пример — Starlink. Здесь интересно уже не одно устройство, а целое семейство пользовательских терминалов, рассчитанных на разные условия эксплуатации.

Актуальный Standard 4 X использует электронно управляемую фазированную антенную решётку. Для него Starlink указывает поле зрения 110°, рабочую температуру от −30 до +50 °C и среднее энергопотребление около 75-100 Вт; заявленные пиковые скорости составляют до 475 Мбит/с вниз и 70 Мбит/с вверх.

Starlink Mini рассчитан на более компактные и мобильные сценарии. Антенна имеет массу около 1,1 кг, электронную фазированную решётку с полем зрения 110° и среднее потребление порядка 20–40 Вт по спецификации самого терминала. Диапазон входного питания — 12–48 В постоянного тока.

Для тяжёлых условий эксплуатации используется Performance (Gen 3). Для него заявлены поле зрения 140°, рабочая температура от −40 до +60 °C, степень защиты IP69K при подключённых кабелях, среднее энергопотребление 75–100 Вт и устойчивость к ветру свыше 280 км/ч.

У всех этих моделей одна принципиальная особенность: направление работы антенной системы формируется электронным способом, без механического поворота самой панели. При этом конкретные поколения Starlink действительно различаются: в актуальной линейке есть и старые механически управляемые варианты, поэтому утверждение о «полностью безмеханическом Starlink» ко всей истории продукции относить нельзя.

Для производства электроники этот пример особенно интересен. В одном компактном корпусе должны одновременно работать многочисленные RF-каналы, цифровая часть, питание, управление и тепловая система. При увеличении производительности изделие не просто становится «быстрее» — растут требования к всей конструкции.

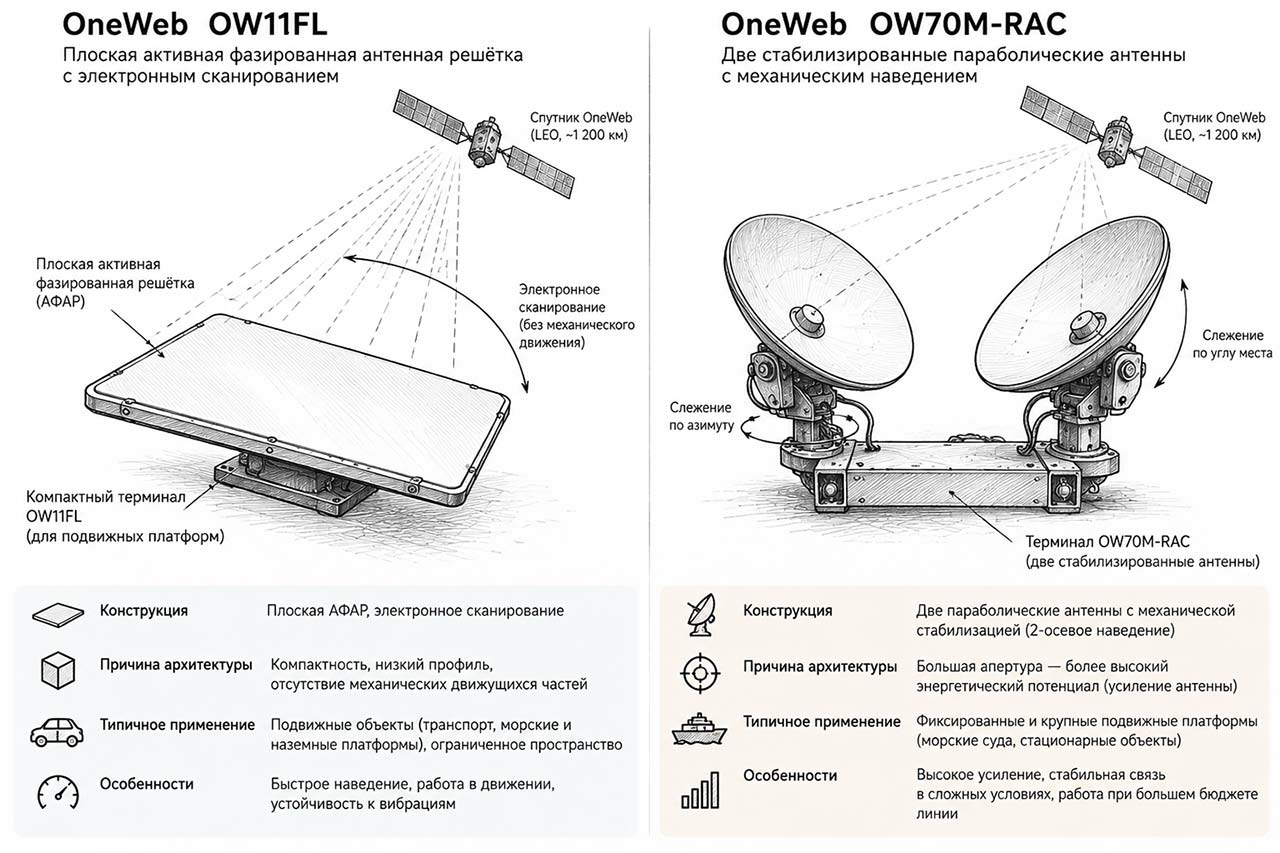

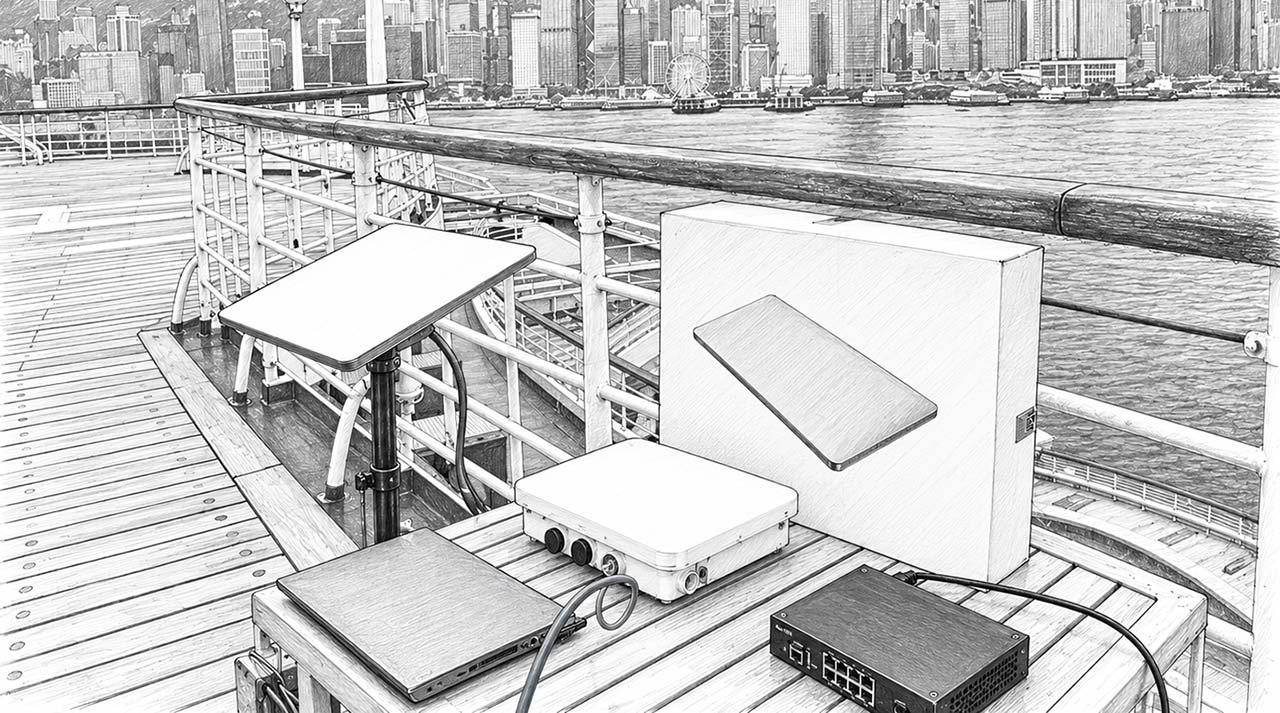

OneWeb хорошо показывает другую сторону развития терминалов. Одна и та же спутниковая система использует различное пользовательское оборудование в зависимости от сценария.

Для фиксированных наземных и некоторых мобильных применений Eutelsat предлагает OW11FL — плоский терминал на основе активной электронно-сканируемой решётки. Его размеры составляют 973 × 505 × 132 мм, масса — 20,5 кг. Производитель указывает поле зрения ±70° от зенита и 360° по азимуту, рабочую температуру от −40 до +55 °C, типичное потребление около 250 Вт и пиковое до 380 Вт. Заявленная пропускная способность — до 190 Мбит/с вниз и 35 Мбит/с вверх.

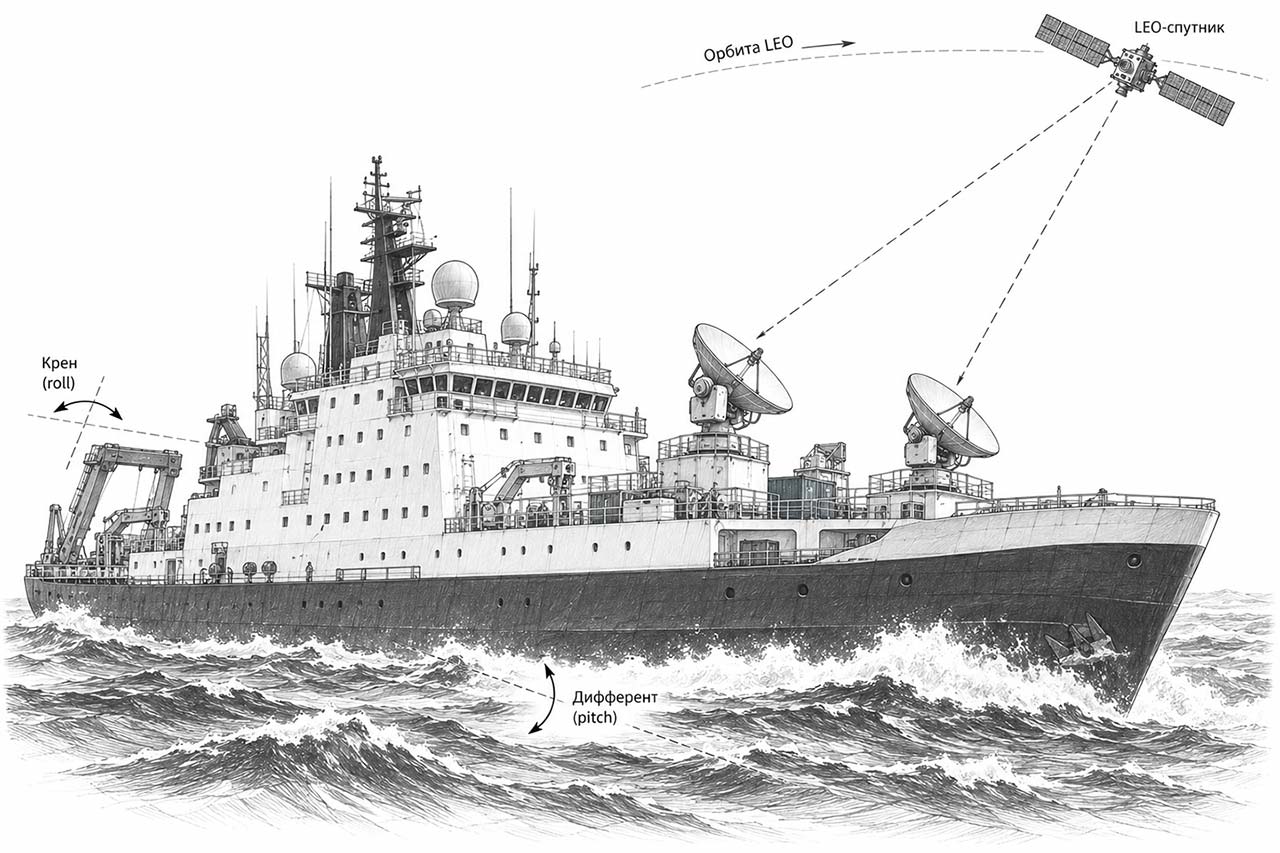

Для крупных судов применяется совершенно другой подход. OW70M-RAC состоит из двух параболических антенн с отражателями диаметром 73 см и трёхосевой стабилизацией каждой антенны. Масса антенного оборудования составляет около 124–128 кг в зависимости от исполнения. Система рассчитана на движение судна с креном, дифферентом и рысканием и использует две антенны для сопровождения спутников и уменьшения влияния затенения.

Эта пара особенно показательна. Низкоорбитальная система сама по себе не диктует единственную конструкцию пользовательского оборудования. Для одного сценария оправдана глубокая интеграция большого числа СВЧ-каналов в плоскую панель; для другого допустимы крупные стабилизированные антенны.

Следовательно, не существует универсальной «LEO-платы» или «LEO-антенны». Конструкция определяется диапазоном, мощностью, требуемой пропускной способностью, количеством каналов, способом наведения, подвижностью объекта и условиями эксплуатации.

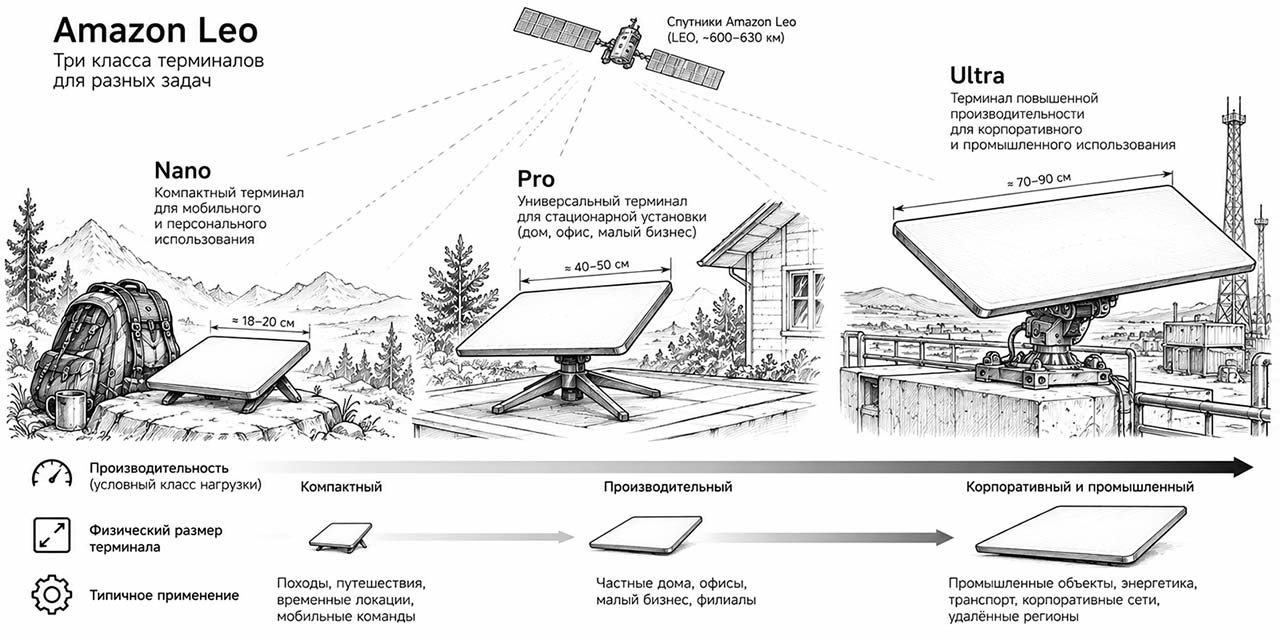

Amazon Leo выбрал ещё один вариант масштабирования пользовательского оборудования: несколько изначально разных классов терминалов.

Компания указывает три модели. Leo Nano имеет размеры 18 × 18 см и массу около 1 кг, Leo Pro — 28 × 28 см и около 2,4 кг, Leo Ultra — 51 × 76 × 4,8 см и около 19,5 кг. Для них заявлены скорости до 100 Мбит/с, 400 Мбит/с и 1 Гбит/с соответственно; для Ultra также указывается до 400 Мбит/с в направлении от пользователя.

Различие между моделями не сводится к размеру. Nano предназначен для наиболее компактного класса применения, Pro рассчитан на более высокую пропускную способность, а Ultra — на корпоративные и промышленные нагрузки, где сама Amazon приводит в качестве примеров большое количество IoT-сенсоров и видеопотоков высокой чёткости.

При этом со статусом этой продукции важно обращаться аккуратно. Amazon проводила enterprise preview с 2025 года и продолжала расширять сеть в 2026-м, однако официальная страница характеристик терминалов прямо указывает, что приведённые скоростные показатели основаны на предварительных испытаниях, а оборудование не получило необходимой авторизации FCC и не предлагается к продаже до её получения.

Это хороший пример различия между существующим инженерным изделием и массово доступным продуктом. Терминал может быть изготовлен, испытан и использоваться в программах предварительного доступа, но его коммерческий статус и эксплуатационная зрелость при этом остаются отдельным вопросом.

С точки зрения производства электроники особенно интересна сама архитектура линейки: один спутниковый сервис требует сразу нескольких вариантов электронно-антенной системы, различающихся не только размерами, но и энергетикой, тепловой нагрузкой, пропускной способностью и степенью интеграции.

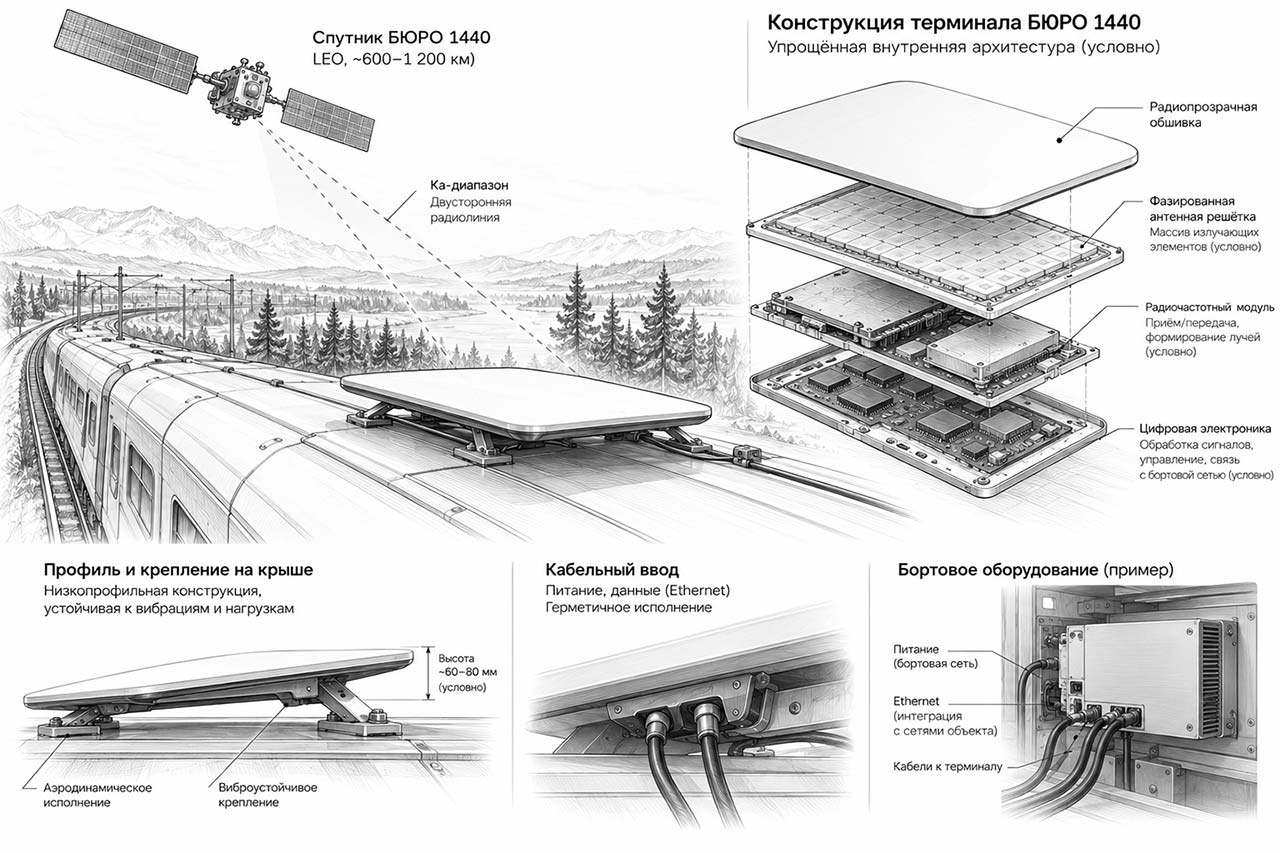

Российский проект БЮРО 1440 находится на существенно более раннем этапе эксплуатации, чем Iridium или Starlink, но он уже вышел за рамки исключительно проектных работ.

Официальная хронология компании фиксирует три первых спутника «Рассвет-1» в 2023 году, ещё три аппарата в рамках «Рассвет-2» в 2024-м и первый сеанс связи между космическим аппаратом и абонентским терминалом собственной разработки с использованием технологий 5G NTN 24 июня 2024 года. В 2026 году на орбиту были выведены первые 16 спутников целевой группировки в марте и ещё 16 во втором пакетном запуске в июле.

Поэтому здесь уже можно говорить не просто о планируемой спутниковой системе, а о реально испытанной цепочке:

спутник → радиоканал → пользовательский терминал → наземная сеть.

Для нашей статьи особенно интересен мобильный сценарий. Терминалу приходится одновременно работать с движущимся спутником и движущимся пользователем, а сама аппаратура должна выдерживать вибрацию, температурные воздействия и ограничения бортового питания. В одной системе сходятся почти все ограничения, разобранные в предыдущих разделах: антенна, RF-тракт, цифровое управление, питание, тепло, механика и испытания.

При этом статус системы нужно описывать именно как текущий этап развёртывания и испытаний, а не как уже сложившуюся массовую коммерческую сеть. Это различие существенно: сам факт рабочего сеанса связи между спутником и терминалом подтверждён, но масштаб и зрелость пользовательской инфраструктуры находятся на другом уровне, чем у давно эксплуатируемых глобальных систем.

Чем больше функций объединяется в одном устройстве, тем раньше производственные ограничения начинают влиять на его конструкцию.

Для фазированной антенной решётки это особенно заметно. Большое число RF-каналов означает множество компонентов и межсоединений. Плата должна обеспечивать требуемую геометрию СВЧ-тракта, распределять питание и отводить тепло, одновременно поддерживая плотный монтаж. Если к этому добавить цифровую обработку, память, интерфейсы и систему управления, свободного пространства становится ещё меньше.

Поэтому уже на этапе разработки необходимо оценивать не только электрическую схему, но и возможность её воспроизводимого изготовления. Такой подход обычно называют проектированием с учётом производства — DFM (Design for Manufacturing).

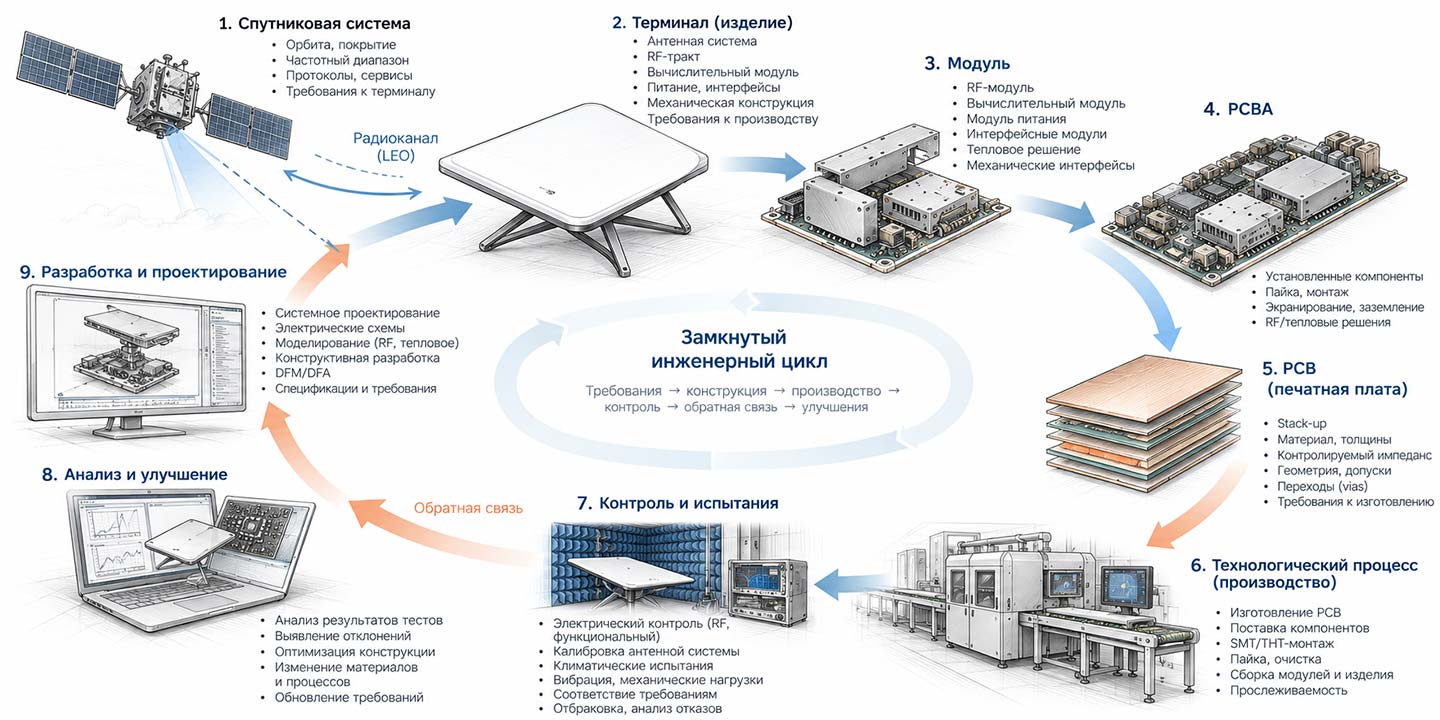

Условная цепочка выглядит так:

архитектура терминала → электрические требования → конструкция PCB → технологические ограничения → сборка → контроль → серийный процесс.

Если конструкция требует геометрии, материалов или монтажных операций, которые невозможно стабильно воспроизводить выбранным технологическим маршрутом, проблема обнаружится не на конвейере, а уже при переходе от расчётной модели к реальному изделию.

Здесь особенно важна разница между проектированием конкретного экземпляра и проектированием серии. В первом случае часть разброса можно компенсировать измерением и настройкой. Во втором сама конструкция и технологический процесс должны быть рассчитаны так, чтобы эту компенсацию не приходилось выполнять заново для каждого изделия.

Для серийного терминала способности изготовить сложную плату уже недостаточно. Необходимо обеспечить повторяемость — от материалов и монтажа до настроек радиотракта и результатов выходных испытаний.

У двух изделий из одной партии в заданных пределах должны совпадать характеристики RF-тракта, параметры питания, механические размеры и другие значимые величины. Поэтому контролируют не только готовое изделие, но и сам процесс: входные материалы, состояние оборудования, технологические окна, калибровку и измерения.

Для этого важны версии производственных данных, входной контроль компонентов и материалов, состояние оборудования и прослеживаемость. Результаты испытаний должны быть связаны с конкретным изделием или партией: иначе при обнаружении отклонения трудно установить границы затронутой продукции.

В СВЧ-электронике связь особенно прямая. Геометрия проводников, материал платы, характеристики компонентов и режим монтажа непосредственно влияют на конечные RF-параметры. Разброс любого из этих факторов постепенно превращается в разброс изделия.

Серийное производство требует контролировать не только соответствие каждого изделия установленным критериям, но и стабильность самого процесса. Изменение среднего значения или постепенное увеличение разброса параметров может указывать на технологический дрейф ещё до появления большого количества явно дефектных изделий.

Массовость начинается задолго до конвейера

Большая партия сама по себе не делает изделие массовым. Серийным производство становится тогда, когда воспроизводима вся цепочка: конструкция, материалы, компоненты, монтаж, контроль, настройка и испытания. Если каждый экземпляр требует индивидуальной доводки, масштаб выпуска лишь маскирует отсутствие устойчивого процесса.

В этом и состоит отличие серийного изделия от демонстрационного образца: прототип должен доказать работоспособность конструкции, а серия — способность производственной системы многократно воспроизводить её с заданными характеристиками.

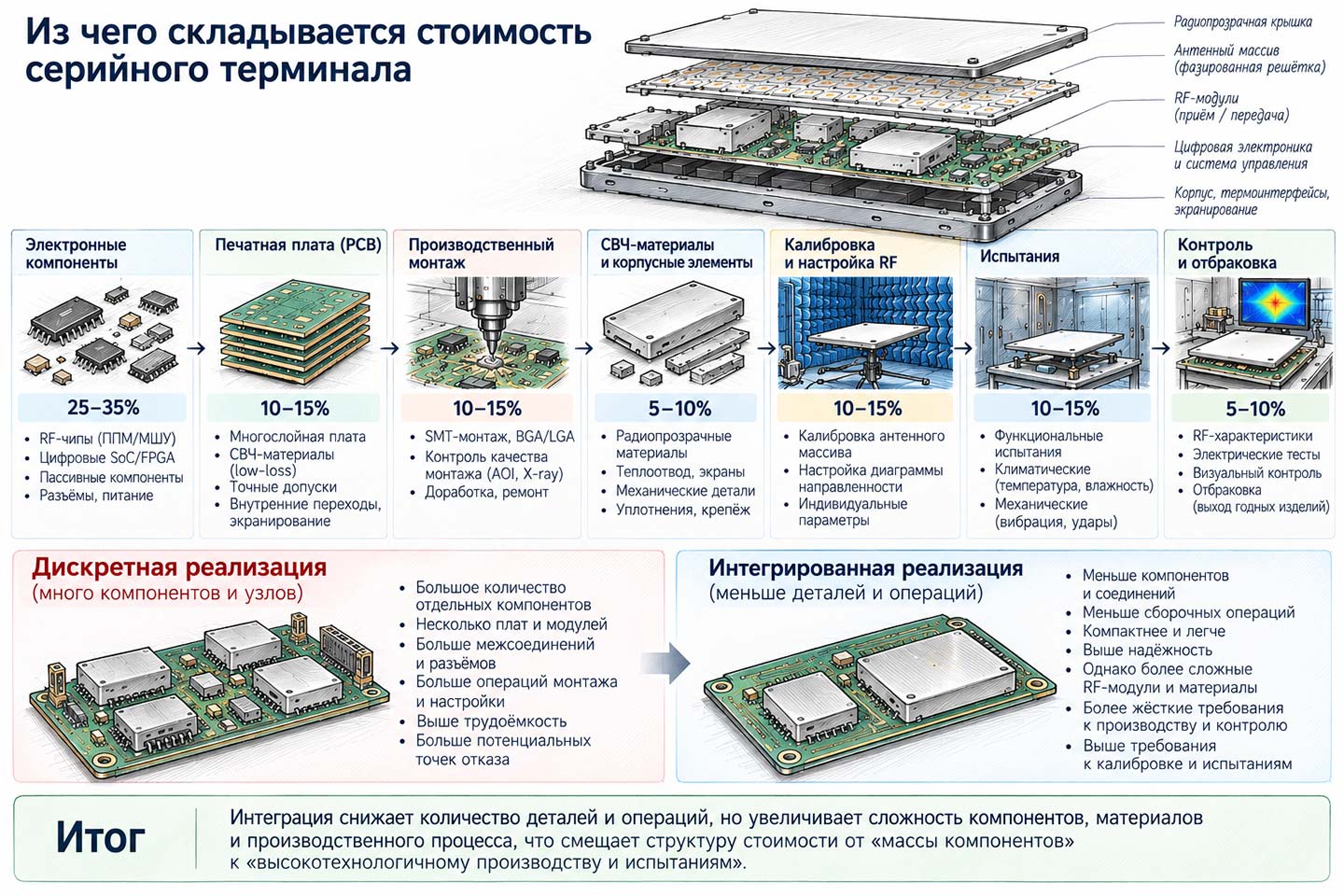

На стоимость массового терминала влияет не только цена процессора, памяти, усилителей или самой антенны. В неё входят сложность печатной платы, число технологических операций, доля автоматизированных процессов, время тестирования, необходимость калибровки и требования к выходному контролю.

Особенно чувствительна к этому многоканальная RF-архитектура. Каждый новый канал фазированной решётки означает не только дополнительный элемент на апертуре, но и RF-компоненты, цепи питания и управления, межсоединения, измерения и калибровку.

Интеграция нескольких функций в одной специализированной микросхеме или модуле может, напротив, уменьшить площадь платы, число компонентов и объём монтажных операций. Это одна из причин, по которой RF- и цифровая части терминалов постепенно сближаются на уровне физической конструкции.

Но интеграция не является универсальным способом снижения стоимости. Более сложный специализированный компонент может быть дороже набора отдельных компонентов, потребовать другого технологического процесса или создать зависимость от ограниченного числа поставщиков. Он также может усложнить ремонт и замену узлов.

Рациональная архитектура определяется не минимальным числом компонентов и не максимальной степенью интеграции. Важна совокупная стоимость жизненного цикла производства: закупка, монтаж, контроль, калибровка, испытания, ремонтопригодность и выход годных изделий.

Поэтому архитектуру высокотехнологичного терминала приходится оценивать вместе с производственным процессом. Конструкция, дешёвая на уровне одной платы, может оказаться дорогой после добавления калибровки и длительного RF-теста. И наоборот, более дорогой компонент способен сократить число операций и упростить серийный выпуск.

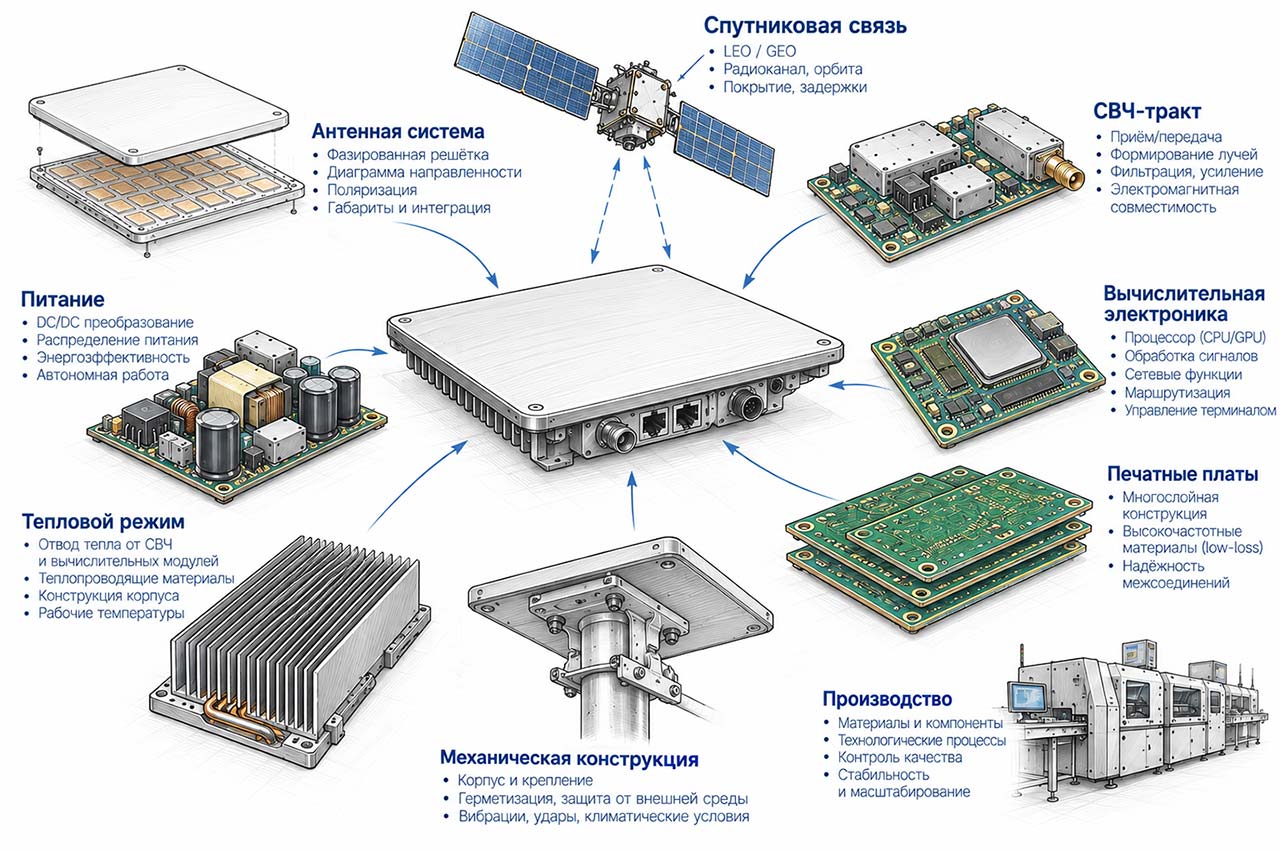

В результате антенна, СВЧ, вычислительная часть, питание, тепло, PCB, монтаж и контроль образуют не последовательность независимых задач, а связанную производственную систему. Чем сложнее терминал, тем сильнее итоговые характеристики зависят от того, насколько стабильно эта система воспроизводит расчётную конструкцию.

На этом уровне терминал уже трудно рассматривать просто как «оборудование для связи со спутником». Это самостоятельный класс сложных электронных изделий, где антенна, СВЧ, вычислительная техника, PCB, производство и контроль связаны в одну систему.

Дальше остаётся посмотреть, что происходит с такой системой по мере дальнейшей интеграции и куда вообще может сместиться роль спутникового канала внутри пользовательской электроники.

Для конечного пользователя наиболее заметным результатом развития спутниковой связи может оказаться парадоксальная вещь: сам терминал станет менее заметным.

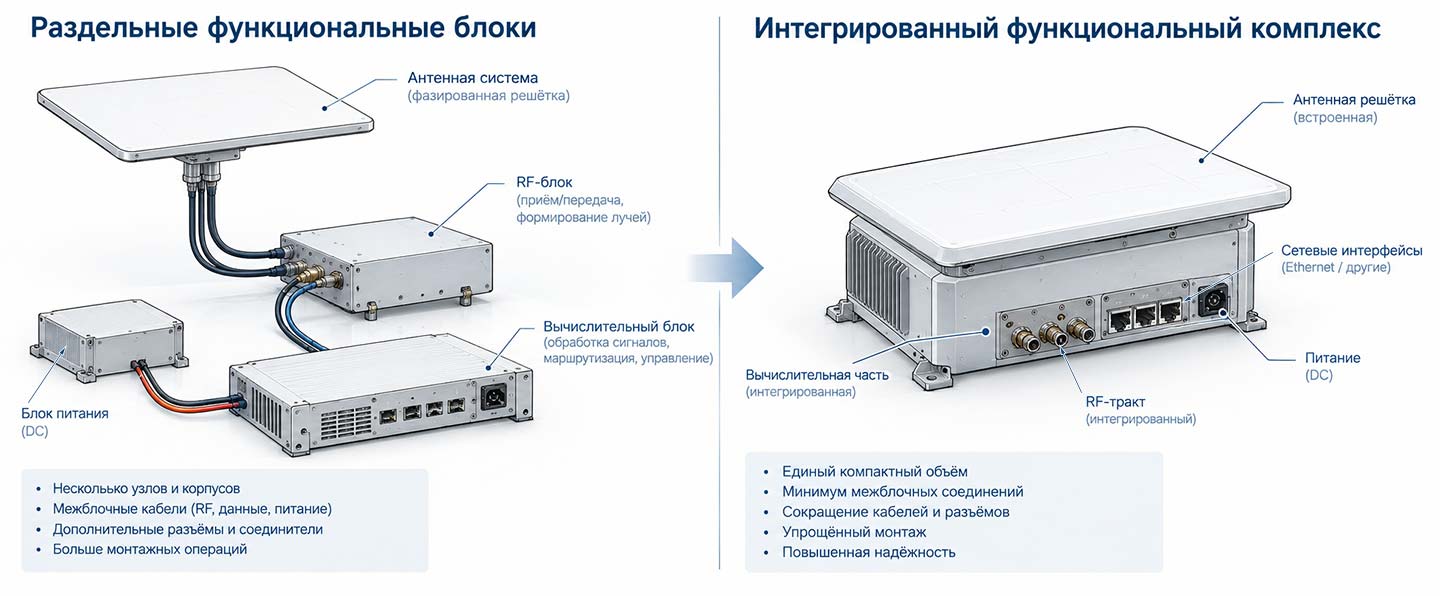

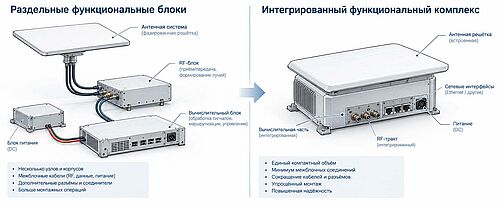

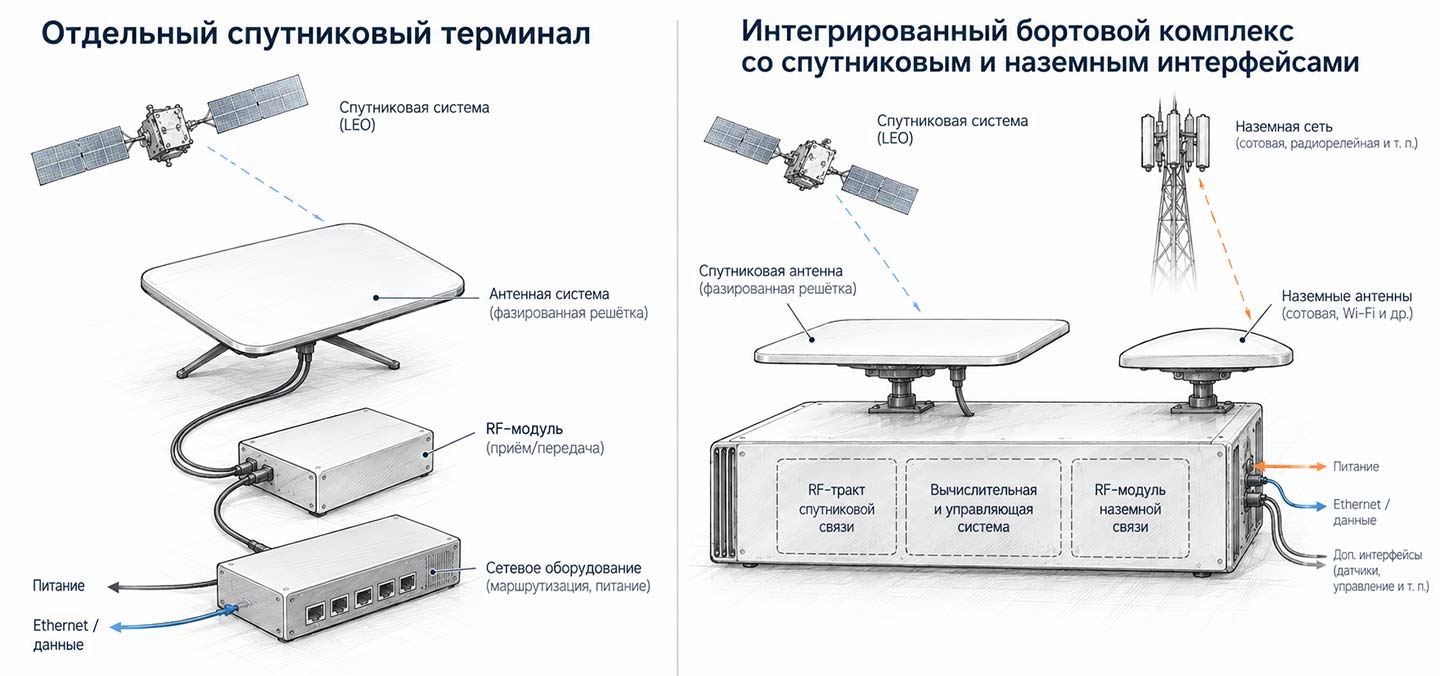

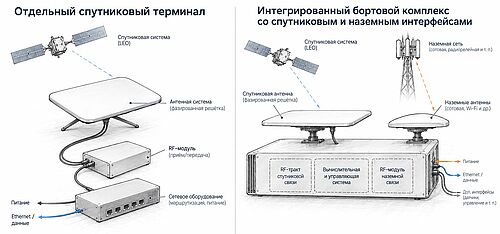

Сегодня пользователь видит отдельную антенну, кабель, блок питания и сетевое оборудование. В некоторых классах будущих устройств значительная часть этих функций может оказаться распределена между уже существующими электронными узлами.

Это не означает полного исчезновения специализированных терминалов. Большие транспортные и промышленные объекты по-прежнему будут нуждаться в антеннах, мощных RF-трактах, системах стабилизации и автономном оборудовании. Но для других классов устройств спутниковый канал может превратиться из отдельного изделия в ещё один интерфейс связи.

Для разработчика электроники это означает новое распределение функций. Спутниковая часть должна быть достаточно компактной, чтобы интегрироваться в уже существующее устройство, но при этом сохранять требования к радиочастотным характеристикам, тепловому режиму, питанию и электромагнитной совместимости.

Такой подход уже просматривается в концепциях NTN и в проектах интегрированных терминалов для транспорта. Чем больше сетевой инфраструктуры объединяется на уровне одного пользовательского устройства, тем менее заметным для пользователя становится конкретный тип радиоканала.

При этом специализированная аппаратура никуда не исчезает. Физика радиосвязи по-прежнему требует определённой апертуры, мощности, чувствительности и качества тракта. Просто в части систем эти функции будут распределяться между более компактными и тесно интегрированными электронными узлами.

И это возвращает нас к исходной точке статьи. Спутниковая система может находиться на сотнях километров выше поверхности Земли, но её пользовательские возможности в конечном счёте определяются и тем, насколько хорошо работает небольшая электронная система на стороне пользователя.

Таким образом, дальнейшее развитие абонентского терминала определяется уже не одной технологией. В нём одновременно сходятся спутниковая связь, СВЧ-техника, антенная технология, вычислительная электроника, печатные платы, питание, тепловая и механическая конструкция и, наконец, способность промышленности стабильно всё это воспроизводить.
